Network 메모리 서버는 Server/Client를 구축하기 위하여 사용한다.
이것은 서버의 감시프로그램의 통신버퍼의 내용을 클라이언트로 보내게 된다.
만약, 서버쪽의 감시프로그램 ( PLC 와 통신하고있는 감시프로그램) 에서 통신포트 설정에서 ‘PORT 0 ‘ 와 ‘PORT 1’을 사용하고 있고, PORT 0 와 PORT1 에서 읽은 내용을 클라이언트로 보내는 서버/클라이언트 구조라고 할 때 설정방법은 다음과 같다.

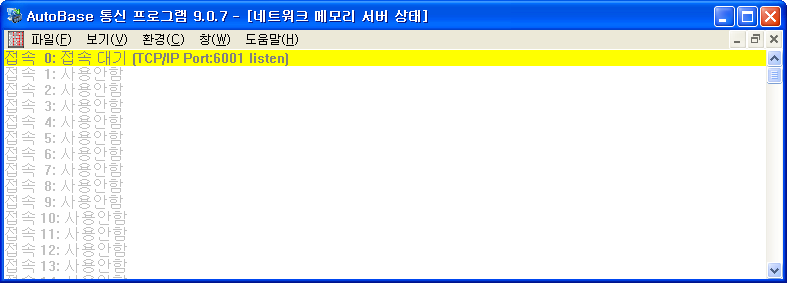

1) 서버쪽의 감시프로그램(PLC 와 통신하고있는 감시프로그램) 통신서버에서 보기 메뉴의 네크워크 메모리 서버를 선택하면 위와 같은 설정화면이 나타나게 된다.
2) 조건에서 PORT 0 와 PORT1의 내용을 클라이언트로 보내는 것이므로 서버쪽에서 ‘ 접속0 ‘ 과 ‘ 접속 1 ‘을 등록을 해주어야 한다. ( 서버/클라이언트 접속은 256개 까지 설정이 가능하다.)
3) ‘접속 0’을 더블클릭 하게 되면 아래과 같은 설정상자가 나타난다.
위의 대화상자에서 통신방법을 설정하게 된다. 만약. TCP/IP나 UDP/IP 로 설정할 경우는 포트번호와 서버의 IP를 기억하고 있어야 한다. (이것은 클라이언트에서 설정 시 필요하다.)
공급시간 지연은 항목별 공급 지연 시간으로 통신을 지연시킨다..
이런 방법으로 아래와 같이 설정을 해주면 된다.
위의 예는 서버 감시프로그램의 ‘ PORT 0 ‘와 ‘PORT 1’의 통신버퍼의 내용을 클라이언트로 보낼 때 설정방법 이다.
Port 0 -> Port 6001 로 설정
Port 1 -> Port 6002 로 설정
위와 같이 해주면 서버쪽에서의 설정은 끝났고, 클라이언트쪽에서 설정을 해주면 된다.
1) 클라이언트의 감시프로그램의 통신서버 파일메뉴에서 통신포트 수정을 선택하여 아래와 같이 설정하면 된다.
서버로부터 ‘ PORT 0 ‘ 와 ‘ PORT 1 ‘의 값을 받으므로 클라이언트에서도 통신포트를 2개를 설정하여 받는다.( 만약, 서버로부터 3개의 포트값을 받는다면 클라이언트에서도 3개의 통신포트를 설정하여야 한다. 이때 통신포트번호는 서버와 같지 않아도 되며, 단지 통신포트 개수만 일치하면 된다.)
여기서는 편의를 위하여 단순히 서버와 마찬가지로 ‘ PORT 0 ‘ 와 ‘ PORT 1 ‘을 사용하겠다.
2) Port 0를 더블클릭하면 아래와 같이 설정상자가 나타난다. 여기에 아래와 같이 설정을 하면 된다.
이것은 서버쪽의 Port 0 를 읽어오기 위한 설정이다.
서버쪽에서 다음과 같이 설정하였다.
서버측의 IP -> 162.0.9.1
Port 0 -> Port Num 6001
Port 1 -> Port Num 6002
클라이언트 설정은 다음과 같다.
가 ) 서버쪽의 Port 0를 읽어오기 위한 설정
디바이스종류 : 서버와 연결된 통신방법을 설정하면 된다. 여기서는 TCP/IP 설정.
TCP/IP UDP/IP 설정
IP Address : 여기서는 서버쪽의 IP 어드레스를 입력한다.( IP : 162.0.9.1 )
Port Num : 서버의 네트워크 메모리 서버에서 설정한 Port Num를 써주면 된다.( 서버쪽의 Port 0는 네트워크 메모리 서버 6001로 연결되어 있기 때문에 여기서의 Port Num은 6001이 된다.)
옵션 : 서버측의 Port 0를 읽어야 하므로 ‘ 0, ‘ 로 설정하면 된다. ( 만약 Port3 을 읽고자 한다면, 서버쪽에서 Port 3 -> Port Num 6001 로 설정하였다면, 옵션 : 3, Port Num : 6001 이 된다.)
읽기설정 : ‘ READ, ‘ 한줄만 써주면 된다.
나 ) 서버쪽의 Port 1를 읽어오기 위한 설정
디바이스종류 : 서버와 연결된 통신방법을 설정하면 된다. 여기서는 TCP/IP 설정.
TCP/IP UDP/IP 설정
IP Address : 여기서는 서버쪽의 IP 어드레스를 입력한다.( IP : 162.0.9.1 )
Port Num : 서버의 네트워크 메모리 서버에서 설정한 Port Num를 써주면 된다.( 서버쪽의 Port 1는 네트워크 메모리 서버 6002로 연결되어 있기 때문에 여기서의 Port Num은 6002이 된다.)
옵션 : 서버측의 Port 1를 읽어야 하므로 ‘ 1, ‘ 로 설정하면 된다. ( 만약 Port5 을 읽고자 한다면, 서버쪽에서 Port 5 -> Port Num 6002 로 설정하였다면, 옵션 : 5, Port Num : 6002 이 된다.)
읽기설정 : ‘ READ, ‘ 한줄만 써주면 된다.
이렇게 해서 통신설정은 완료가 되었다.
