OVAL NF500 Series는 일본 OVAL 사에서 개발된 Gas & Steam Flow Computer 이다.

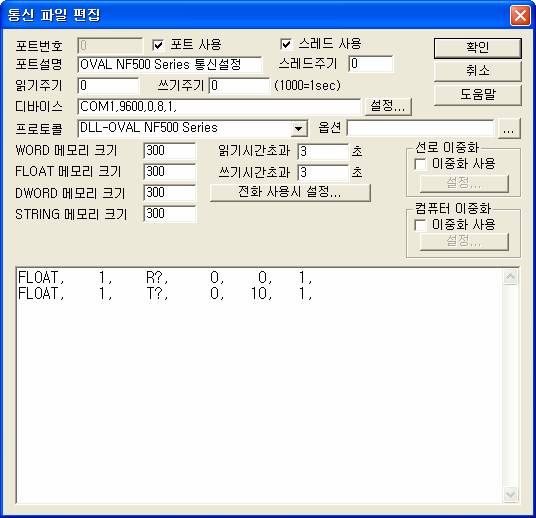

<그림 1>은 OVAL NF500 Series의 통신파일 편집 예이다.
<그림 1> OVAL NF500 Series 통신파일 편집의 예
<그림 1>의 Device 부분은 설정된 통신포트 ( COM1 ), 통신속도 ( 9600 ), Parity Bit ( 0 ), Data Bit ( 8 ), Stop Bit ( 1 ), 순으로 장비에 설정된 값을 입력한다.
또한 옵션 부에는 특정한 ID를 선택한 후 데이터를 전송하기 전까지 대기시간( 0 ~ 2000 m Sec, 기본 = 50 )을 설정한다.
OVAL NF500 Series 드라이버의 읽기 작성 형식
OVAL NF500 Series의 통신 드라이버는 다음과 같은 인자 순으로 읽기를 작성한다.
1) Station - 장비의 스테이션 번호 ( 0 ~ 99 )
2) 읽는 종류 - 읽고자 하는 영역 종류, V?, R?, T?, P?, F?, O?, D?, B?, MF, SP … ( <표 1> 참조 )
3) 읽을 주소 - 읽고자 하는 영역의 시작 위치.
4) 통신 메모리 저장 위치 - 읽은 값이 저장될 시작 메모리 번지.
5) 읽는 크기 - 읽어올 데이터 수. 사용안함 ( 1로 고정 )
읽기 작성 예)
FLOAT, 1, R?, 0, 0, 1,
FLOAT, 1, T?, 0, 10, 1,
명령어 |
내용 |
V? |
Total |
R? |
Flowrates |
T? |
Temperature |
P? |
Pressure |
F? |
Frequency |
O? |
적산, 순시, 온도, 압력 읽기 |
D? |
vf |
B? |
hf |
MF |
Meter Factor 읽기 |
SP |
Analog Input Range 읽기 |
<표 1> OVAL NF500 Series의 읽기/쓰기 명령어와 내용
메모리 저장위치 |
내용 |
비고 |
저장위치 + 0 |
장비의 스테이션 번호 |
두 번째 라인 |
저장위치 + 1 ~ … |
각 명령어에 따른 읽은 데이터 |
|
… |
|
… |
<표 2> OVAL NF500 Series의 읽기/쓰기 명령에 따른 메모리 저장위치와 내용
OVAL NF500 Series 통신 드라이버로 읽은 데이터는 WORD/DWORD/FLOAT 메모리에 같이 보관된다.
<그림 1> 프로토콜 옵션부의
아이콘을 클릭하면 <그림 2>의 대화상자가 나타나는데 여기서도 읽기 스케쥴을 작성할 수 있다.

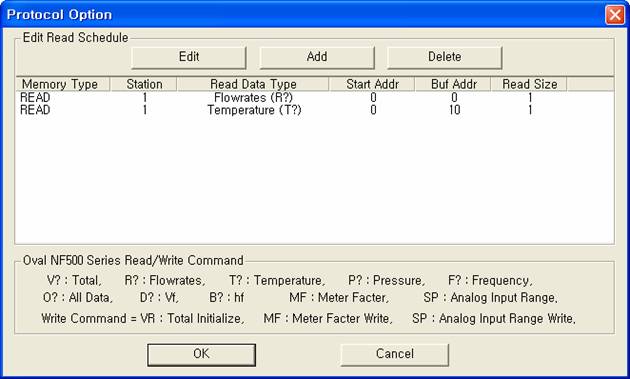

<그림 2> OVAL NF500 Series 드라이버의 통신 읽기 설정 대화상자
<그림 2>의
,
,
버턴과 리스트 박스를 이용하여
READ 스케쥴을 작성한다.

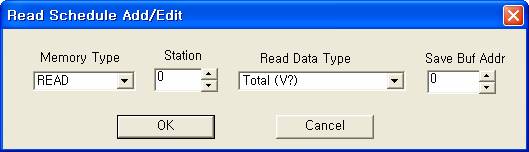

<그림 3> OVAL NF500 Series 드라이버의 통신 읽기 설정 READ 추가/편집 대화상자의 예
<그림 3>는 <그림 2>의 대화상자에서 읽기 스케쥴을 추가 또는 편집할 때 나타나는 대화상자이다.
쓰기 설정으로 특정한 읽기/쓰기를 할 수 있다.
OVAL NF500 Series의 디지털 출력 설정법
디지털 쓰기를 위한 디지털 출력 태그 설정 시 필요한 요소
1) PORT : OVAL NF500 Series 장비를 설정한 통신포트 번호. ( 0 ~ 255, COM 포트번호가 아님 )
2) STATION : OVAL NF500 Series 장비의 스테이션 번호. ( 0 ~ 99 )
3) ADDRESS : 읽은 데이터를 저장할 메모리 시작번지. ( 10진수 번지 )
4) EXTRA 1 : 읽기/쓰기 명령어.
읽기 : V?, R?, T?, P?, F?, O?, D?, B?, …. ( <표 1> 참조 )
쓰기 : VR( 적산량 초기화 명령), MF, SP, ….
5) EXTRA 2 : 사용안함.
설정 예1)
PORT : 0 , STATION : 0, ADDRESS : 0050, EXTRA1 : V?, EXTRA2 : 빈칸 으로 설정하고 디지털 출력을 하면 0번 OVAL NF500 Series 장비의 Total 값을 읽어서 50 WORD/DWORD/FLOAT 메모리부터 저장한다.
설정 예2)
PORT : 0 , STATION : 0, ADDRESS : 0100, EXTRA1 : R?, EXTRA2 : 빈칸 으로 설정하고 디지털 출력을 하면 0번 OVAL NF500 Series 장비의 Flowrates 값을 읽어서 100 WORD/DWORD/FLOAT 메모리부터 저장한다.
OVAL NF500 Series의 아날로그 출력 설정법
디지털 출력 설정법과 동일한 설정 값과 내용으로 사용한다.
OVAL NF500 Series 장비의 기본전원과 통신케이블은 다음과 같이 연결한다.
기본 전원연결
<그림 4>의 전원 입력부에( Mains 부 ) 220 V AC 등을 연결한다.

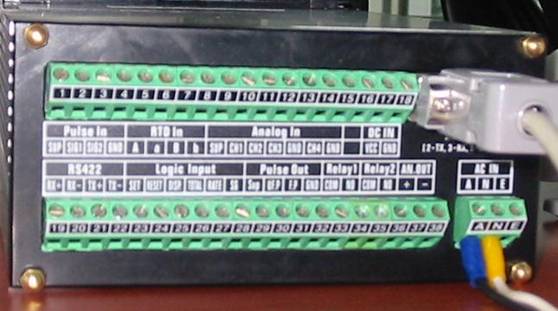

<그림 4> OVAL NF500 Series 장비에 전원 및 통신케이블을 연결한 예

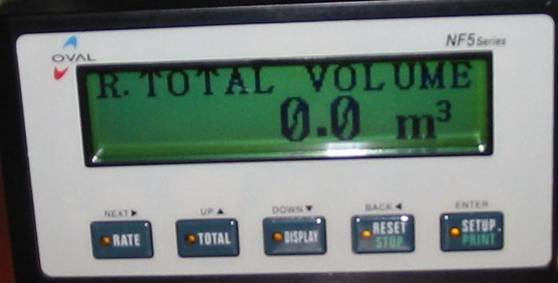

<그림 5> OVAL NF500 Series 장비의 모습
RS-232C 통신 케이블 연결
<그림 4>의 9핀 소켓에 일반적인 RS-232C 통신케이블을 연결한다.
RS-422 통신 케이블 연결
<그림 4>의 Rx+, Rx-, Tx+, Tx- 핀에 <그림 6> 과 같이 RS-422 통신 케이블을 연결한다.
컴퓨터 측의 RS-422 OVAL NF500 Series 측
Tx+ ----------------------------------- R+ 번 핀
Tx- ----------------------------------- R- 번 핀
Rx+ ---------------------------------- T+ 번 핀
Rx- ----------------------------------- T- 번 핀
<그림 6> RS-422 통신 배선도
