ODA DC-Power Supply Ex Series 통신 드라이버

ODA DC-Power Supply Ex Series는 국내 ODA Technologies의 DC Power Suppery 장비와 통신을 위한 드라이버이다.

1. 읽기 설정

<그림 1>은 ODA DC-Power Supply Ex Series 통신 드라이버의 통신파일 편집 예이다.

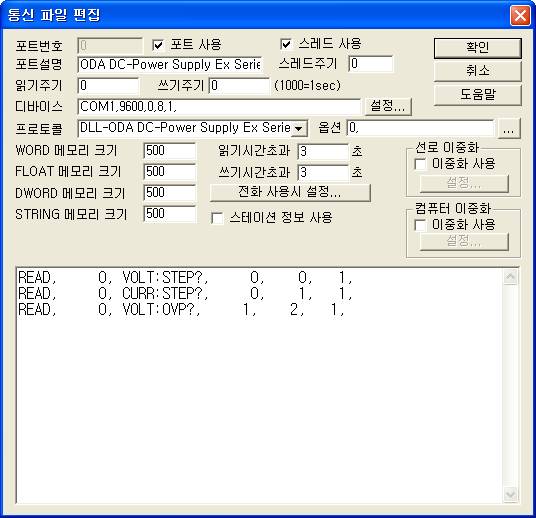

<그림 1> ODA DC-Power Supply Ex Series 드라이버의 통신파일 편집 예

<그림 1>의 디바이스 설정은 연결된 통신포트(COM1), 통식속도(9600), 패리티 비트(0), 데이터 비트(8), 정지 비트(1), 순으로 콤마( , )로 구분하여 장비에 설정된 값을 입력한다.

또한 옵션 영역에는 프로토콜의 종료코드(0 = LF, 1 = CR, 2 = CR + LF, 기본 = 0), RS-485 멀티드롭(Multi-drop) 통신여부(MULTI = 사용, 빈칸 등 = 사용안함, 기본 = 빈칸), 쓰기 시 응답코드 체크여부(0 = 체크안함, 1 = 체크, 기본 = 0)을 콤마( , )로 구분하여 입력한다.

ODA DC-Power Supply Ex Series 통신 드라이버의 읽기 형식

ODA DC-Power Supply Ex Series 통신 드라이버의 읽기 형식은 다음과 같은 인자 순으로 사용한다.

1)    STATION – 사용안함.

2)    읽기 명령어 – APPLy?, VOLT?, VOLT:STEP?, VOLT:OVP?, VOLT:OVP:TRIP? 등의 명령어를 입력. (<표 1> 참조)

3)    읽을 주소 – 사용안함.

4)    통신 메모리 저장 위치 – 읽은 값을 저장할 시작번지.

5)    읽는 크기 - 읽어올 데이터 수. 1로 고정, 읽기 명령어에 따라 읽는 크기가 정해져 있음

읽기 예

READ,     0, VOLT:STEP?,     0,    0,   1,

READ,     0, CURR:STEP?,     0,    1,   1,

READ,     0, VOLT:OVP?,     1,    2,   1,

<표 1>은 ODA DC-Power Supply Ex Series 통신 드라이버의 읽기 명령어 종류와 내용이다.

<표 1> ODA DC-Power Supply Ex Series 통신 드라이버의 읽기 명령어 종류와 내용

ODA DC-Power Supply Ex Series 통신 드라이버의 읽은 값은 WORD/DWORD/FLOAT/STRING 메모리에 동일한 값(저장형식만 다름)이 저장한다.

<그림 1> 프로토콜 옵션부의  아이콘을 클릭하면 <그림 3>의 대화상자가 나타나는데 여기서도 읽기 형식을 작성할 수 있다.

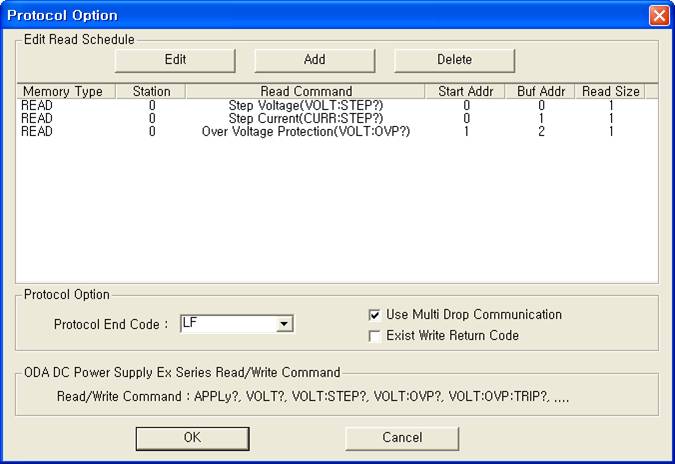

<그림 2> ODA DC-Power Supply Ex Series 드라이버의 옵션 대화상자의 예

<그림 2>의 , ,  버턴과 리스트 박스를 이용하여 읽기 형식을 작성한다.

<그림 2>의 ‘Protocol End Code’과 ‘Use Multi Drop Communication’, ‘Exist Write Return Code’ 영역에서도 프로토콜의 종료코드, RS-485 멀티드롭 통신여부, 쓰기 시 응답코드 체크여부를 설정할 수 있다.

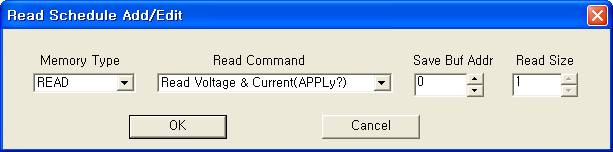

<그림 3> ODA DC-Power Supply Ex Series 드라이버의 통신 읽기 설정 추가/편집 대화상자의 예

<그림 3>은 <그림 2>의 대화상자에서 읽기 스케쥴을 추가 또는 편집할 때 나타나는 대화상자이다.

2. 쓰기 설정

ODA DC-Power Supply Ex Series 통신 드라이버의 쓰기로 설정 값 등을 변경 할 수 있다.

디지털 쓰기

디지털 쓰기는 아날로그 쓰기와 설정방법 등이 동일하고 출력 값(0 또는 1)만 다르다.

아날로그 쓰기

아날로그 쓰기를 위한 아날로그 출력 태그 설정 시 필요한 요소

1)  PORT                  연결된 통신포트 번호. (COM 번호가 아님)

2)  STATION              사용안함.

3)  ADDRESS            읽기 명령어 일 때 저장할 메모리 시작번지.

                                 읽기 명령어는 <표 1>과 같이 ‘?’ 로 끝나는 명령어임.

4)  Extra1                  읽기/쓰기 명령어. <표 1>과 같은 읽기명령어와 ODA DC-Power Supply 사용 설명서의 쓰기 명령어를 입력.

5)  Extra2                  사용안함.

설정 예1)

PORT : 0   STATION : 0   ADDRESS : 0100  EXTRA1 : APPLy?  EXTRA2 : 0 으로 설정하고 아날로그 출력을 하면 0 번 포트에 연결된 ODA DC-Power Supply Ex Series 장비의 설정 전압과 전류를 읽어 100 ~ 101 번지 WORD/DWORD/FLOAT/STRING 메모리에 저장한다.

설정 예2)

PORT : 0   STATION : 0   ADDRESS : 0100  EXTRA1 : VOLT:STEP 0.5  EXTRA2 : 0 으로 설정하고 아날로그 출력을 하면 0 번 포트에 연결된 ODA DC-Power Supply Ex Series 장비의 설정 STEP 전압을 0.5 로 설정합니다.

참고) ODA DC-Power Supply Ex Series 드라이버의 쓰기 명령어는 통신 데이터 전송 후 응답(return) 값이 없다.

그러므로 쓰기 완료는 읽기 명령으로 확인해야 한다.

3. 통신케이블 및 전원연결

ODA DC-Power Supply Ex Series 장비의 통신케이블과 기본 전원은 다음과 같은 방법으로 연결한다.

통신케이블 연결

<그림 4>와 같은 ODA DC-Power Supply Ex Series 장비의 RS-232C(또는 RS-485, Ethernet 등) 단자에 일반적인 RS-232C 통신케이블을 연결한다.

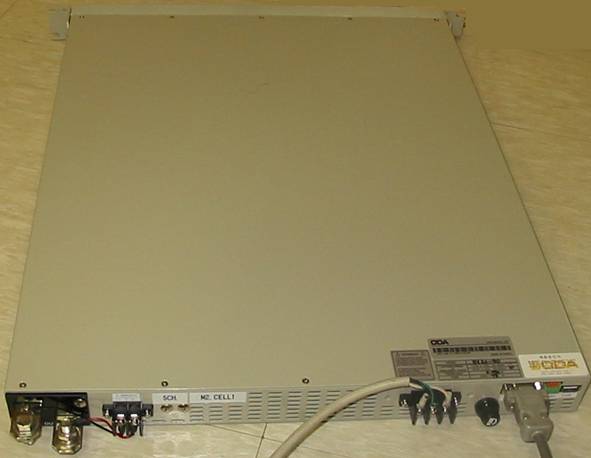

<그림 4> ODA DC-Power Supply Ex Series 장비에 통신 케이블, 기본전원 등을 연결한 모습

 기본 전원연결

<그림 4>와 같이 ODA DC-Power Supply Ex Series 장비의 전원 입력부에 모델에 따라 적합한 AC 기본전원(110 V 또는 220 V)을 연결한다.
