MK Electronics DT Series 통신 드라이버

MK Electronics DT Series은 국내 MK Electronics 사의 디지털 판넬메터(DPM), 자동역률 조정기(APFC) 이다.

1. 읽기 설정

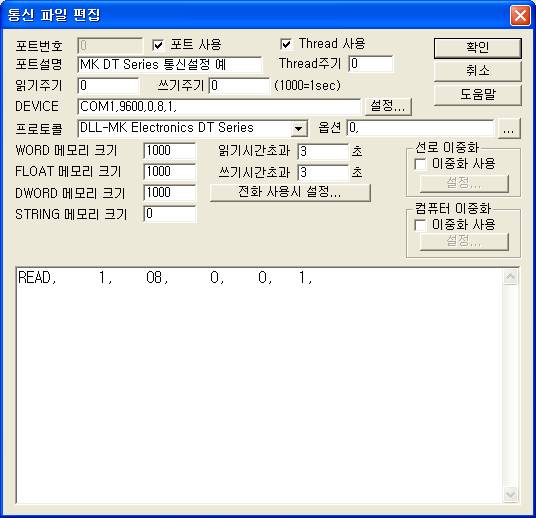

<그림 1>은 MK Electronics DT Series의 통신파일 편집 예이다.

<그림 1> MK Electronics DT Series 통신파일 편집의 예

<그림 1>의 Device 부분은 설정된 통신포트 ( COM1 ), 통신속도 ( 9600 ), Parity Bit ( 0 ), Data Bit ( 8 ), Stop Bit ( 1 ), 순으로 장비에 설정된 값을 입력한다.

또한 옵션 부에는 DT Series 가 Slave 모드로 동작하는지 여부를 ( 0 = Master, 1 = Slave, 기본 값 = 0 ) 입력한다.

MK Electronics DT Series 드라이버의 읽기 작성 형식

MK Electronics DT Series의 통신 드라이버는 다음과 같은 인자 순으로 읽기를 작성한다.

1) Station - 장비의 스테이션 번호 ( 1 ~ 255 ),

2) 읽는 종류 - 읽고자 하는 영역 종류. 08로 고정.

3) 읽을 주소 - 읽고자 하는 영역의 시작 위치. ( 사용안함 )

4) 통신 메모리 저장 위치 - 읽은 값이 저장될 시작 메모리 번지.

5) 읽는 크기 - 읽어올 데이터 수. ( 1 로 고정 )

읽기 작성 예)

READ,     1,     08,    0,    0,   1,

MK Electronics DT Series 통신 드라이버로 읽은 데이터는 WORD/DWORD/FLOAT 메모리에 같이 보관된다.

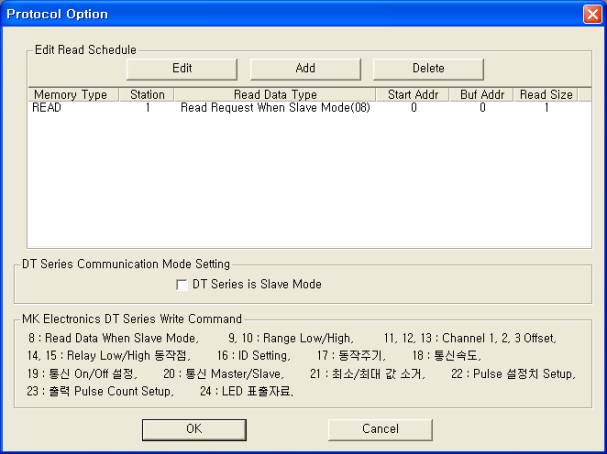

<그림 1> 프로토콜 옵션부의  아이콘을 클릭하면 <그림 2>의 대화상자가 나타나는데 여기서도 읽기 스케쥴을 작성할 수 있다.

<그림 2> MK Electronics DT Series 드라이버의 통신 읽기 설정 대화상자

<그림 2>의 , ,  버턴과 리스트 박스를 이용하여 READ 스케쥴을 작성한다.

<그림 2>의 ‘DT Series is Slave Mode’ 부분에서 DT Series 가 Slave 모드로 동작하는지 여부 ( 0 = Master, 1 = Slave, 기본 값 = 0 )를 설정할 수 있다.

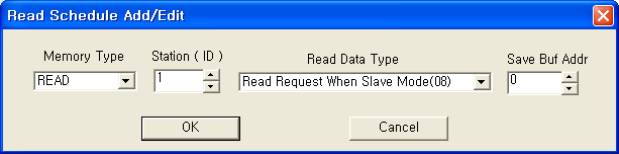

<그림 3> MK Electronics DT Series 드라이버의 통신 읽기 설정 READ 추가/편집 대화상자의 예

<그림 3>는 <그림 2>의 대화상자에서 읽기 스케쥴을 추가 또는 편집할 때 나타나는 대화상자이다.

2. 출력 설정

MK Electronics DT Series의 디지털 출력 설정법

아날로그 출력 설정법과 동일하게 설정하고 출력 값 만 ( 0 또는 1 ) 다르다.

MK Electronics DT Series의 아날로그 출력 설정법

아날로그 출력 TAG 설정 시 필요한 설정 다섯 가지

1) PORT : MK Electronics DT Series 장비를 설정한 통신포트 번호. ( 0 ~ 255, COM 포트번호가 아님 )

2) STATION : MK Electronics DT Series 장비의 스테이션 번호. ( 1 ~ 255 )

3) ADDRESS : 08 명령 : 읽기 저장 번지,

기타 : 사용안함.

4) EXTRA 1 : 쓰기 명령어.

08, 09, 10, 11, 12, 13, 14, 15, 16, 17, 18, 19, 20, 21, 22, 23, 24 중의 하나 ( <표 1> 참조 )

5) EXTRA 2 : 소수점 위치

1 ~ 5 : 소수점 1 ~ 5자리,

기타 : 소수점 없음

             <표 1> MK Electronics DT Series의 쓰기 명령어와 내용

설정 예1)

PORT : 0 , STATION : 1,  ADDRESS : 0020,  EXTRA1 : 08,  EXTRA2 : 빈칸으로 설정하고 아날로그 출력을 하면 1번 MK DT SERIES 장비의 현재 값을 읽어서 20번지 WORD/DWORD/FLOAT 메모리에 저장한다.

3. MK DT Series 장비의 전원 및 통신케이블 연결

MK DT Series 장비의 기본전원과 통신케이블은 다음과 같이 연결한다.

기본 전원연결

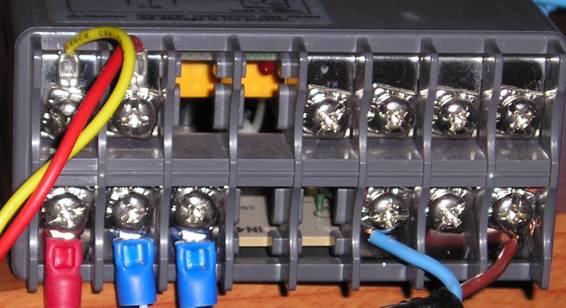

<그림 4>의 전원 입력부 220 V 를 사용할 경우에는 9, 11 번 단자에 220 V AC 를 연결하고 110 V 를 사용할 경우에는 9, 10 번 단자에 110V AC를  연결한다.

<그림 4> MK DT Series 장비에 전원 및 통신케이블을 연결한 예

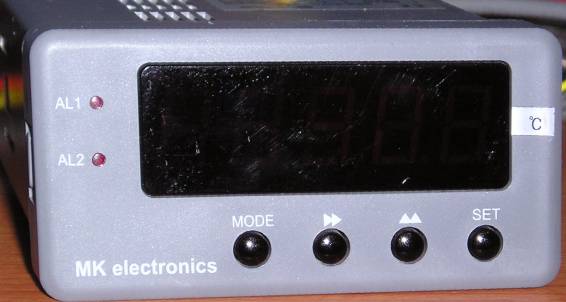

<그림 5> MK DT Series 장비의 모습

RS-485 통신 케이블 연결

<그림  4>의 7 ( + ),  8 ( - ) 번 핀에  <그림 6> 과 같이 RS-485 통신 케이블을 연결한다.

컴퓨터 측의 RS-485                         MT Series 측

 +   -----------------------------------  7 번 핀

 -   -----------------------------------  8 번 핀

<그림 6> RS-485 통신 배선도

4. MK DT Series 장비의 스테이션 및 통신속도 설정

MK DT Series  장비의 스테이션 및 통신속도는 다음과 같은 방법으로 설정할 수 있다.

1)      Mode -> Set -> Mode 버튼을 순서대로 누르면 설정모드로 이동된다.

2)      설정모드에서 Set 버턴을 눌러서 ‘Id-SE’ 항목으로 이동합니다.

3)      오른쪽/위쪽 방향키로 설정할 스테이션을 0 ~ 255 중에서 설정한 후 Set 키를 누른다.

4)      또한 통신속도 설정을 위해서는 ‘b9600’ 등의 항목으로 이동하여 오른쪽/위쪽 방향키를 눌러서 장비의 통신속도를 2400/4800/9600  중에서 설정한다.

5)      Set 버턴을 계속 눌러서 설정을 종료합니다.
