MEGA DDC는 국내 나라계전의 MEGA DDC 콘트롤러와 통신을 위한 드라이버이다.
<그림 1>은 MEGA DDC의 통신파일 편집 예이다.

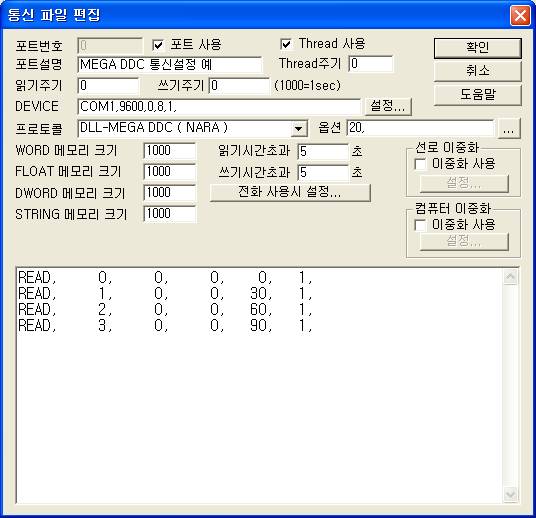

<그림 1> MEGA DDC 통신파일 편집의 예
<그림 1>의 Device 부분은 설정된 통신포트 ( COM1 ), 통신속도 ( 9600 ), Parity Bit ( 0 ), Data Bit ( 8 ), Stop Bit ( 1 ), 순으로 장비에 설정된 값을 입력한다.
또한 옵션 부에는 보낼 데이터 코드간 지연시간을 ( 0 ~ 1000 mSec, 기본 값 = 50 ) 입력한다.
주위) MEGA DDC 장비는 컴퓨터에서 보내온 통신코드를 해석하는 시간이 다소 걸리므로 각 보낼 데이터 코드간 지연시간을 20mSec 정도 설정해야 정상적인 통신이 된다.
MEGA DDC 드라이버의 읽기 작성 형식
MEGA DDC의 통신 드라이버는 다음과 같은 인자 순으로 읽기를 작성한다.
1) Station - 장비의 슬롯번호 ( 0 ~ 255 ),
2) 읽는 종류 - 읽고자 하는 영역 종류. 사용안함 ( 0 으로 고정) .
3) 읽을 주소 - 읽고자 하는 영역의 시작 위치. ( 사용안함 )
4) 통신 메모리 저장 위치 - 읽은 값이 저장될 시작 메모리 번지.
5) 읽는 크기 - 읽어올 데이터 수. ( 1 로 고정, 슬롯 내에 설정된 입/출력 수에 따라 크기 결정 )
읽기 작성 예)
READ, 0, 0, 0, 0, 1,
READ, 1, 0, 0, 30, 1,
READ, 2, 0, 0, 60, 1,
READ, 3, 0, 0, 90, 1,
MEGA DDC 드라이버에서 읽은 값은 자료저장 위치 WORD/DWORD/FLOAT 메모리에 같은 값이( 값 형식만 다름 ) 저장된다.
또한 STRING 메모리에는 각 슬롯의 포인트 타입을 읽어서 저장한다.
<표 1>은 MEGA DDC 드라이버에서 읽은 데이터를 저장하는 순서와 내용이다.
자료저장 위치 |
저장 내용 |
비고 |
저장 시작번지 + 0 |
슬롯의 첫 번째 채널의 현재 값 |
WORD/DWORD/FLOAT 메모리에 보관
STRING 메모리에는 각 채널의 채널번호, 포인트 타입, 현재 값 등의 문자를 저장 |
저장 시작번지 + 1 |
슬롯의 두 번째 채널의 현재 값 |
|
저장 시작번지 + 2 저장 시작번지 + 3 … |
… |
<표 1> MEGA DDC 데이터의 읽은 값 저장순서와 내용
<그림 1> 프로토콜
옵션부의
아이콘을 클릭하면 <그림 2>의 대화상자가 나타나는데 여기서도
읽기 스케쥴을 작성할 수 있다.

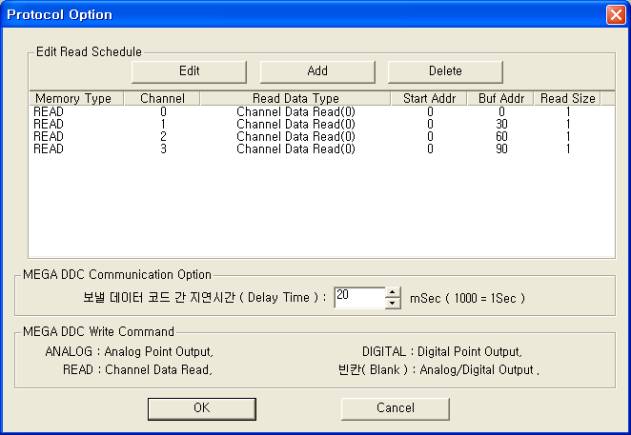

<그림 2> MEGA DDC 드라이버의 통신 읽기 설정 대화상자
<그림 2>의
,
,
버턴과 리스트 박스를 이용하여 READ 스케쥴을 작성한다.
<그림 2>의 ‘보낼 데이터 코드간 지연시간’ 부분에서 보낼 데이터 코드간 지연시간을 ( 0 ~ 1000 mSec, 기본 값 = 50 ) 설정할 수 있다.

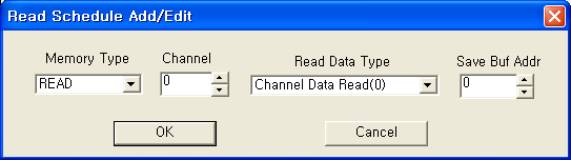

<그림 3> MEGA DDC 드라이버의 통신 읽기 설정 READ 추가/편집 대화상자의 예
<그림 3>는 <그림 2>의 대화상자에서 읽기 스케쥴을 추가 또는 편집할 때 나타나는 대화상자이다.
MEGA DDC의 디지털 출력 설정법
디지털 출력 TAG 설정 시 필요한 설정 다섯 가지
1) PORT : MEGA DDC 장비를 설정한 통신포트 번호. ( 0 ~ 255, COM 포트번호가 아님 )
2) STATION : MEGA DDC 장비의 슬롯번호. ( 0 ~ 255 )
3) ADDRESS : 출력할 슬롯의 채널번호. ( 0 ~ , 10진수 )
4) EXTRA 1 : 출력명령.
빈칸, DIGITAL : 디지털 출력 ( DOUT 명령어 )
ANALOG : 아날로그 출력 ( AOUT 명령어 )
DIGITAL : 디지털 출력 ( DOUT 명령어 )
기타 : 실제 명령어를 입력 ( INIT 명령어는 사용할 수 없음, 장비의 메모리가 지워지므로 무시하도록 내부설정 )
5) EXTRA 2 : 사용안함.
설정 예1)
PORT : 0 , STATION : 0, ADDRESS : 0000, EXTRA1 : DIGITAL, EXTRA2 : 빈칸으로 설정하고 디지털 출력을 하면 0번 ( 첫 번째 ) 슬롯의 0번( 첫 번째 ) 디지털 채널을 ON/OFF 시킬 수 있다.
설정 예2)
PORT : 0 , STATION : 0, ADDRESS : 0001, EXTRA1 : 빈칸, EXTRA2 : 빈칸으로 설정하고 디지털 출력을 하면 0번 ( 첫 번째 ) 슬롯의 1번( 두 번째 ) 디지털 채널을 ON/OFF 시킬 수 있다.
MEGA DDC의 아날로그 출력 설정법
아날로그 출력 TAG 설정 시 필요한 설정 다섯 가지
1) PORT : MEGA DDC 장비를 설정한 통신포트 번호. ( 0 ~ 255, COM 포트번호가 아님 )
2) STATION : MEGA DDC 장비의 슬롯번호. ( 0 ~ 255 )
3) ADDRESS : 출력할 슬롯의 채널번호. ( 0 ~ , 10진수 )
4) EXTRA 1 : 출력명령.
빈칸, ANALOG : 아날로그 출력 ( AOUT 명령어 )
DIGITAL : 디지털 출력 ( DOUT 명령어 )
기타 : 실제 명령어를 입력 ( INIT 명령어는 사용할 수 없음, 장비의 메모리가 지워지므로 무시하도록 내부설정 )
5) EXTRA 2 : 사용안함.
설정 예1)
PORT : 0 , STATION : 1, ADDRESS : 0000, EXTRA1 : ANALOG, EXTRA2 : 빈칸으로 설정하고 아날로그 출력을 하면 1번 ( 두 번째 ) 슬롯의 0번 ( 첫 번째 ) 아날로그 채널 값을 설정한 값으로 변경할 수 있다.
설정 예2)
PORT : 0 , STATION : 2, ADDRESS : 0005, EXTRA1 : 빈칸, EXTRA2 : 빈칸으로 설정하고 아날로그 출력을 하면 2번 ( 세 번째 ) 슬롯의 5번 ( 여섯 번째 ) 아날로그 채널 값을 설정한 값으로 변경할 수 있다.
주의) MEGA DDC는 MASK 되지않은 채널만 출력할 수 있는데 만약 출력할 채널이 MASK 되었으면 다음의 명령으로 No MASK 상태로 변경할 수 있습니다.
PEQ 슬롯No 채널No Y ( Y = EQ No MASK, N = NEQ, M = EQ MSAK )
0번 슬롯 0번 채널을 No Mask 상태로 설정하는 예) PEQ 0 0 Y
MEGA DDC 장비의 기본전원과 통신케이블은 다음과 같이 연결한다.
기본 전원연결
<그림 4>와 같이 MEGA DDC CPU 모듈의 L1, L2 단자에 110V ~ 220 V AC 전원을 연결한다. ( DC 전원은 D +, D- 등에 연결 )

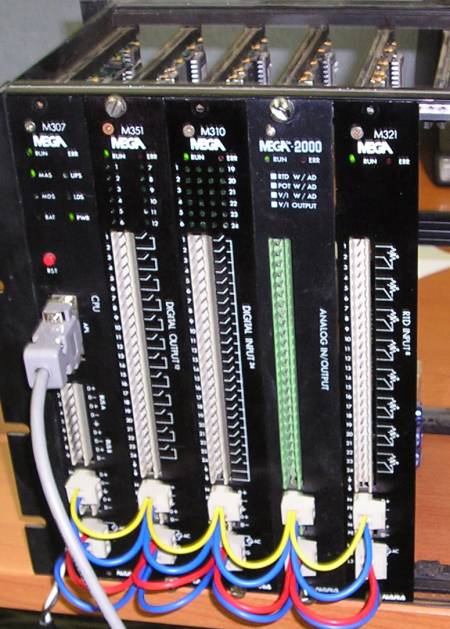

<그림 4> MEGA DDC 장비에 전원 및 통신케이블을 연결한 예
RS-232C 통신 케이블 연결
MEGA DDC 장비의 CPU 모듈의 9핀 단자에 <그림 5>와 같은 직렬 RS-232C 통신 케이블을 연결한다.
MEGA DDC 측 ( 9핀 단자 ) 컴퓨터 측 ( 9핀 단자 )
<그림 5> MEGA DDC 장비와 컴퓨터 간의 통신을 위한 RS-232C 통신 케이블 배선
중요) MEGA DDC 장비에 RS-232C 통신을 사용할 경우에는 컴퓨터 측의 단자에 RTS, DTR 단자 즉 4번과 5번, 6번과 8번을 ( 9핀의 경우 ) 필히 연결해야 합니다.
( 연결하지 않으면 컴퓨터의 통신포트가 다운되는 현상이 생겨서 통신이 되지 않을 수 있습니다 )
RS-485 통신 케이블 연결
MEGA DDC 장비의 CPU 모듈의 D+ ( 1 ), D-( 2 ), D+ ( 3 ), D-( 4 ) 단자에 컴퓨터 측의 RS-485 통신 케이블을 연결한다.
