KD Power AD-204 는 국내 ㈜케이디파워의 AD-204 모델과 통신을 위한 드라이버이다.
<그림 1>은 KD Power AD-204 통신 드라이브를 사용하여 통신파일을 편집한 예이다.

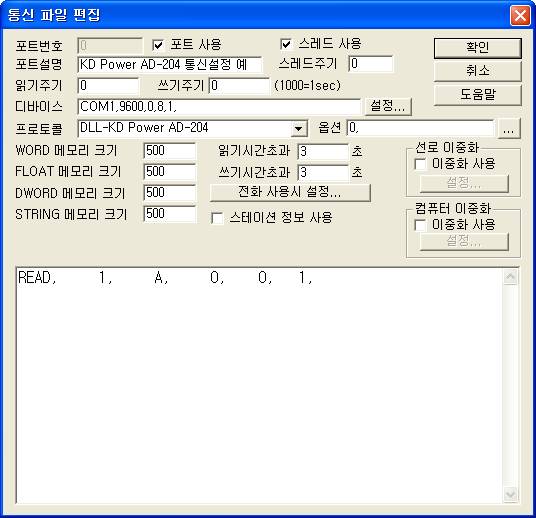

<그림 1> KD Power AD-204 통신 드라이버의 통신파일 편집 예
<그림 1>에서 DEVICE 는 DEVICE 설정은 연결된 통신포트( COM1 ), 통신 속도( 9600 ), 패리티 비트 ( 0 ), 데이터 비트 ( 8 ), 정지 비트 ( 1 ) 순으로 장비에 설정된 값을 입력한다.
또한 옵션 부에는 마스터 장비 종류가 휴대용인 지의 여부(0 = 일반 컴퓨터, 1 = 휴대용, 기본 = 0)을 입력한다.
KD Power AD-204 통신 드라이브의 읽기 작성 형식
KD Power AD-204 통신 드라이버의 읽기 형식은 다음과 같은 인자 순으로 사용한다.
1) STATION – 0 ~ 255 사이의 장비번호. (휴대용 장비일 경우 옵션에 1을 입력)
2) 읽기 명령어 – A 또는 빈칸(기타 문자) : 현재 Data 읽기 명령. (<표 1> 참조)
3) 읽을 주소 – 사용안함.
4) 통신 메모리 저장 위치 – 읽은 값을 저장할 시작번지.
5) 읽는 크기 - 읽어올 데이터 수. 1로 고정, 읽기 명령어에 따라 읽는 크기가 정해져 있음.
읽기 예
READ, 1, A, 0, 0, 1,
<표 1>은 KD Power AD-204 통신 드라이버의 읽기 명령어 종류와 읽은 값 저장위치이다.
| 읽기 명령어 | 내용 | 통신메모리 저장위치 |
| A | 현재 Data 읽기 | 저장위치 + 0 ~ 3 : AD Channel 1 ~ 4의 값 |
<표 1> KD Power AD-204 통신 드라이버의 읽기 명령어 종류와 읽은 값 저장위치
KD Power AD-204 통신 드라이버의 읽은 값은 WORD/DWORD/FLOAT 메모리에 동일한 값(저장형식만 다름)이 저장한다.
<그림 1> 프로토콜 옵션부의
아이콘을 클릭하면 <그림 3>의 대화상자가 나타나는데 여기서도 읽기 형식을 작성할 수 있다.

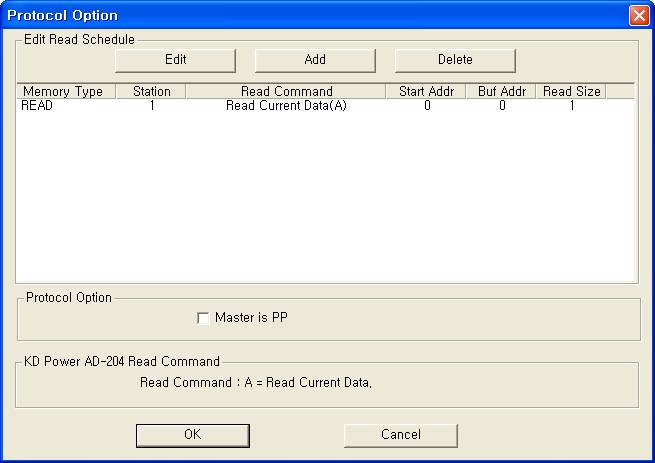

<그림 2> KD Power AD-204 드라이버의 옵션 대화상자의 예
<그림 2>의
,
,
버턴과 리스트 박스를 이용하여 읽기 형식을 작성한다.
<그림 2>의 ‘Master is PP’ 영역에서도 마스터 장비 종류가 휴대용인 지의 여부를 설정할 수 있다.

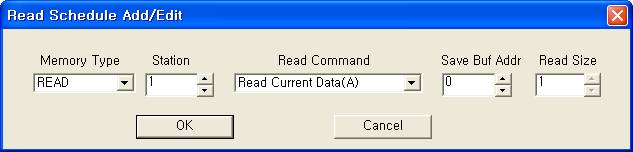

<그림 3> KD Power AD-204 드라이버의 통신 읽기 설정 추가/편집 대화상자의 예
<그림 3>은 <그림 2>의 대화상자에서 읽기 스케쥴을 추가 또는 편집할 때 나타나는 대화상자이다.
KD Power AD-204 드라이버의 쓰기 설정은 없다.
KD Power AD-204 장비의 통신케이블과 기본 전원은 다음과 같은 방법으로 연결한다.
통신케이블 연결
<그림 4>와 같은 KD Power AD-204 장비의 RS-485 A1, B1 단자에 컴퓨터 측의 RS-485 +, - 를 연결한다.

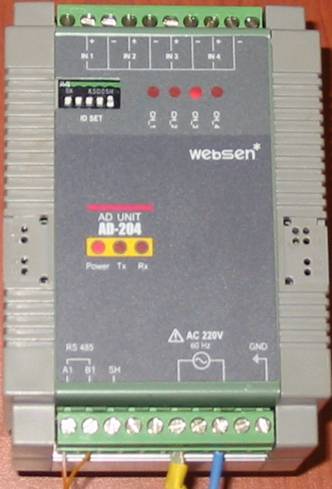

<그림 4> KD Power AD-204 장비의 모습
기본 전원연결
KD Power AD-204 장비의 전원 입력부에 220 V AC 기본전원을 연결한다.
