KACO XP100-HV Inverter 통신 드라이버

KACO XP100-HV Inverter는 독일 KACO Geratetechnic GmbH 사의 Inverter XP100-HV 모델과 장비와 통신을 위한 드라이버이다.

1. 읽기 설정

<그림 1>은 KACO XP100-HV Inverter 통신 드라이버의 통신설정 예이다.

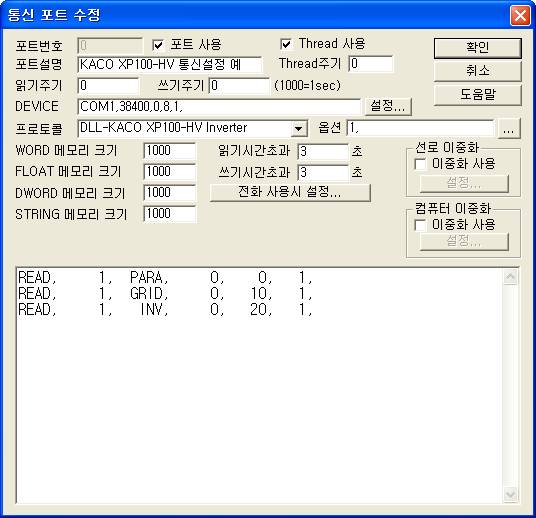

<그림 1> KACO XP100-HV Inverter 드라이버의 통신 설정 예

<그림 1>의 디바이스 설정은 연결된 통신포트( COM1 ), 통신속도( 38400 ), 패리티 비트( 1 ) 데이터 비트( 8 ), 정지 비트( 1 )순으로 장비에 설정된 값을 입력한다.

또한 옵션에는 읽은 데이터의 체크 섬 확인여부( 1 : 사용, 0 : 사용 안함, 기본 = 0)를 입력한다.

KACO XP100-HV Inverter 드라이버의 읽기 작성 형식

KACO XP100-HV Inverter 통신 드라이버의 읽기 작성 형식은 다음과 같은 인자 순으로 작성한다.

1) 장비의 ID 번호 – 사용안함.

2) 읽기 명령어 – MANU, PARA, PV, GRID, FAULT, INV, CONT, DIO, YIELD  중에서 설정. (<표 1> 참조)

3) 시작번지 – PARA 읽기 명령은 읽을 번지 설정. Parameter 읽을 번지에 대한 내용은 XP100-HV 사용설명서를 참조하여 사용.

                  기타 읽기 명령어는 사용안함.

4) 통신 메모리 저장위치 - 읽은 값이 저장될 통신 메모리 시작번지.

5) 읽은 데이터의 크기 – 항상 1로 고정. 읽기 명령어에 따라 고정. (<표 1> 참조)

읽기 설정 예)

READ,     1,  PARA,     0,    0,   1,

READ,     1,  GRID,     0,   10,   1,

READ,     1,   INV,     0,   20,   1,

<표 1>은 KACO XP100-HV Inverter 통신 드라이버의 읽기 명령어 종류와 읽은 값 저장위치이다.

<표 1> KACO XP100-HV Inverter 통신 드라이버의 읽기 명령어 종류와 읽은 값 저장위치

주의) KACO XP100-HV Inverter 통신 드라이버로 읽은 값은 자료저장 위치 WORD/DWORD/FLOAT/STRING 메모리에 같은 값이( 값 형식만 다름 ) 저장된다.

<그림 1> 프로토콜 옵션부의  아이콘을 클릭하면 <그림 2>의 대화상자가 나타나는데 여기서도 읽기 형식을 작성할 수 있다.

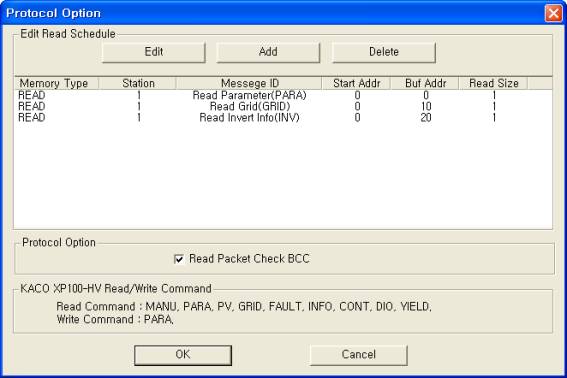

<그림 2> KACO XP100-HV Inverter 통신 드라이버의 읽기 설정 대화상자

<그림 2>의 , ,  버턴과 리스트 박스를 이용하여 읽기 형식을 작성한다.

<그림 2>의 ‘Read Packet Check BCC’ 영역에서 읽은 데이터의 체크 섬 확인여부를 설정할 수 있다.

<그림 3>는 <그림 2>의 대화상자에서 읽기 형식을 추가 또는 편집할 때 나타나는 대화상자이다.

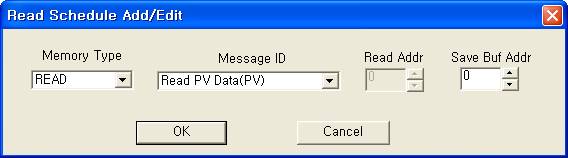

<그림 3> KACO XP100-HV Inverter 통신 드라이버의 읽기 설정 READ 추가/편집 대화상자의 예

2. 쓰기 설정

KACO XP100-HV Inverter 통신 드라이버의 쓰기 설정으로 설정 값을 변경할 수 있다.

디지털 쓰기

디지털 쓰기는 아날로그 쓰기와 동일한 방법으로 설정하고 출력 값( 0 또는 1 )만 다르다.

아날로그 쓰기

아날로그 쓰기를 위한 아날로그 출력 태그 설정 시 필요한 요소

1) Port             연결된 통신포트 번호. (COM 번호가 아님)

2) Station         사용안함. ( 0으로 고정 )

3) Address      0 ~ 99(10진수) 사이의 출력할 Parameter 번호.

4) Extra1          PARA 명령어만 사용.

5) Extra2          사용안함.
