JS Tech DPM 통신 드라이버는 국내 ㈜종성테크의 Display 패널 메터 및 상황판 표시장치와 통신을 위한 드라이버이다.
<그림 1>은 JS Tech DPM 드라이버의 통신파일 편집 예이다.

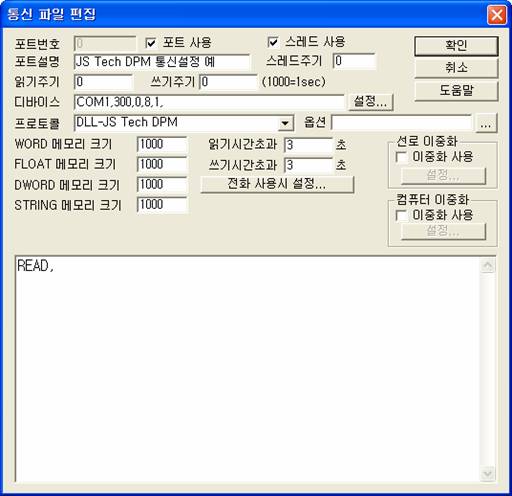

<그림 1> JS Tech DPM 통신파일 편집의 예
<그림 1>의 Device 부분은 연결된 통신포트( COM1 ), 통신속도( 300 ), 패리티 비트( 0 ), 데이터 비트( 8 ), 정지 비트( 1 ) 순으로 장비에 설정된 값을 입력한다.
JS Tech DPM 드라이버의 읽기 작성 형식
JS Tech DPM의 통신 드라이버는 패널에 쓰기전용 장비이므로 ‘READ, ‘ 한 줄만 작성하면 된다.
읽기 작성 예)
READ,
쓰기 설정으로 Display 패널 메터의 특정위치에 설정한 값을 출력할 수 있다.
디지털 쓰기
아날로그 쓰기와 동일하게 설정하고 출력 값만 다르다.
아날로그 쓰기
아날로그 쓰기를 위한 아날로그 출력 태그 설정 시 필요한 요소
1) PORT : JS Tech DPM 드라이버를 설정한 통신포트 번호. ( 0 ~ 255, COM 번호가 아님)
2) STATION : 사용안함. ( 0으로 설정 )
3) ADDRESS : 출력할 내용.
상황판 표시장치 일 때
0 ~ 6 : 0 ~ 6번 표시장치에 값(0 ~ 999) 표시,
7, 기타 : 현재 설정된 값을 재 출력,
Display 패널 메터 일 때
0 : 시작 월(month),
1 : 시작 일(day),
2 : 시작 시간(hour),
3 ~ 7 : 현재 값을 표현할 위치 지정, 3 = 첫 번째 DPM, 4 = 두 번째, ….
(단 다섯 번째 DPM은 현재 사용안함)
8, 기타 : 현재 설정된 값을 재 출력.
4) EXTRA 1 : 장비종류 설정.
DISP : 상황판 표시장치,
빈칸, 기타 : Display 패널 메터.
5) EXTRA 2 : 사용안함.
참고) JS Tech DMP의 현재 월, 일, 시간 표시는 현재 컴퓨터 시간을 자동으로 표시(쓰기 설정 시)한다.
설정 예1)
PORT : 0, STATION : 0, ADDRESS : 0000 Extra1 : Extra2 : 0 으로 설정하고 아날로그 출력을 하면 0번 포트에 연결된 JS Tech DPM 장비의 시작 월을 설정한 값으로 표시할 수 있다.
설정 예2)
PORT : 0, STATION : 0, ADDRESS : 0003 Extra1 : Extra2 : 0 으로 설정하고 아날로그 출력을 하면 0번 포트에 연결된 JS Tech DPM 장비의 첫 번째 DPM에 설정한 값을 표시할 수 있다.
(단 출력 값의 범위는 0 ~ 9999 이다.)
설정 예3)
PORT : 0, STATION : 0, ADDRESS : 0006 Extra1 : Extra2 : 0 으로 설정하고 아날로그 출력을 하면 0번 포트에 연결된 JS Tech DPM 장비의 네 번째 DPM에 설정한 값을 표시할 수 있다.
(단 출력 값의 범위는 0 ~ 9999 이다.)
설정 예4)
PORT : 0, STATION : 0, ADDRESS : 0002 Extra1 : DISP Extra2 : 0 으로 설정하고 아날로그 출력을 하면 0번 포트에 연결된 JS Tech DPM 장비의 세 번째 상황판 표시장치에 설정한 값을 표시할 수 있다. (단 출력 값의 범위는 0 ~ 999 이다.)
참고) JS Tech DPM 통신 드라이버에서 설정한 값( 총 8개의 데이터 )은 ‘작업디렉토리\SCAN\SAVE_OLD%03d.txt’ 파일에 콤마 ( , )로 구분하여 저장(드라이버 종료 시)하고 읽어(드라이버 시작 시)온다.
