<그림 1>은 (주)자라다에서 개발한 MOSAIC 컨트롤러의 통신 프로토콜 설정 예인데 DEVICE는 컨트롤러에서 설정한대로 9600, 0, 8, 1, 로 맞춘다.

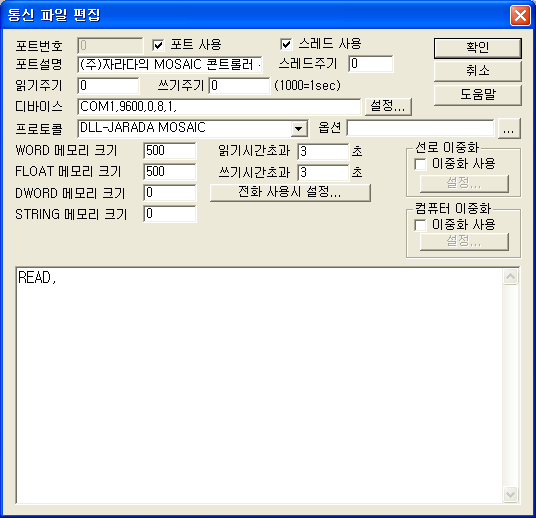

<그림 1> JARADA MOSAIC 컨트롤러의 통신설정 예
JARADA MOSAIC은 출력전용 컨트롤러이므로 읽기 설정 영역은 READ, 한 줄만 있으면 된다.
디지털 출력 설정법
디지털 출력은 LAMP 의 상태를 바꾸는 명령이다.
디지털 출력 TAG 설정 시 필요한 5 가지
| PORT | 연결된 PORT 번호 | 0 ~ 255 |
| Station | 컨트롤러의 Card 번호 | 0~89 |
| ADDRESS | LAMP 데이터 주소 | 0 ~ 63 |
| Extra1 | 출력방법 또는색상 설정 | M – 메모리 에만 데이터 내용 지정, OFF – LAMP OFF, FRED – RED FLICKER, FYEL – YELLOW FLICKER, FGRE – GREEN FLICKER, RED – RED ON, YEL – YELLOW ON, GRE – GREEN ON. 빈칸 등 – Extra2 의 지정 색상으로 실제 LAMP 출력 |
| Extra2 | 출력 색상 설정 | RST - 사용안함, 0 – LAMP OFF, 1 – RED FLICKER, 2 – YELLOW FLICKER, 3 – GREEN FLICKER, 4 – RED ON, 5 – YELLOW ON, 6 – GREEN ON. |
예1) Station:0 Address:0002, Extra1: (빈칸), Extra2: 4, 라고 설정하고 디지털 태그를 ON 출력하면 JARADA MOSAIC 컨트롤러의 3번째 LAMP 값을 RED 로 바꾸고 OFF 출력을 하면 LAMP를 OFF 시킨다.
아날로그 출력 설정법
아날로그 출력은 METER 에 입력한 값을 쓰는 기능이다.
아날로그 출력 TAG 설정 시 필요한 5 가지
PORT |
연결된 PORT 번호 |
0 ~ 255 |
Station |
Meter 카드 번호 |
0~127 |
ADDRESS |
Meter 포인트 번호 |
0 ~ 19 |
Extra1 |
디지털/아날로그 출력방법 |
M, B – 디지털 LAMP 출력 빈칸 등 – Meter 출력 |
Extra2 |
소수점 자리수 |
0 – 소수점 없음, 1 – 소수점 1 자리, 2 – 소수점 2 자리, 3 – 소수점 3 자리, |
예1) Station:0 Address:0000, Extra1: (빈칸), Extra2: 2, 라고 설정하고 아날로그 값을 출력하면 0번 카드의 첫번째 포인트 Meter를 소수점 2자리로 설정한 값을 표현한다.
중요) 출력하는 아날로그 값은 정수로 입력한다.
예2) Station:0 Address:0063, Extra1: B, Extra2: 6, 라고 설정하고 아날로그 출력값을 ‘1’ 로 출력하면 JARADA MOSAIC 컨트롤러의 3번째 LAMP 값을 GREEN(6) 로 바꾸고 출력값을 ‘0’으로 출력하면 LAMP를 OFF 시킨다.
