ISM 2.3Inch LED Display는 국내 아이에스엠㈜의 2.3Inch LED Display 장비와 통신을 위한 드라이버이다.

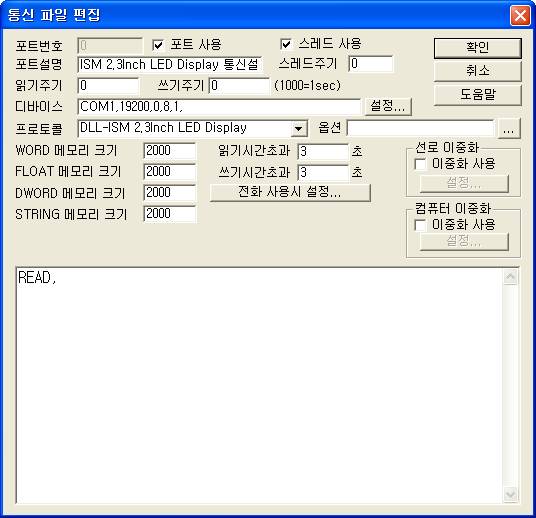

<그림 1>은 ISM 2.3Inch LED Display 통신 드라이버의 통신설정 예이다.
<그림 1> ISM 2.3Inch LED Display 드라이버의 통신 설정 예
<그림 1>의 디바이스 설정은 연결한 통신포트(COM1), 통신속도( 19200 ), 패리티 비트( 0 ), 데이터 비트( 8 ), 정지 비트( 1 ), 순으로 입력(19200, 0, 8, 1 로 고정)한다.
ISM 2.3Inch LED Display 드라이버의 읽기 작성 형식
ISM 2.3Inch LED Display 통신 드라이버의 읽기 작성은 READ, 한 줄만 작성하면 된다.
쓰기 설정으로 LED Display 장비의 현재 값을 변경할 수 있다.
디지털 쓰기
아날로그 쓰기와 동일하고 출력 값( 0 또는 1 )만 다르다.
아날로그 쓰기
아날로그 쓰기를 위한 아날로그 출력 태그 설정 시 필요한 요소
1) Port 연결된 통신포트 번호. (COM 번호가 아님)
2) Station 1 ~ 99번의 장비 스테이션 번호를 입력.
3) Address 출력한 값을 저장할 메모리 번지. (WORD/DWORD/FLOAT 메모리에 동시저장)
4) Extra1 출력 종류 설정.
H : HHHH 글자를 표시,
L : LLLL 글자를 표시,
빈칸 외 : 설정한 출력 값을 장비에 전송.
5) Extra2 소수점 표시방법.
0, 기타 : 자동으로 소수점을 표시,
1 : 소수점 없음,
2 : 소수점 1자리,
3 : 소수점 2자리,
4 : 소수점 3자리.
설정 예1)
PORT : 0 STATION : 1 ADDRESS : 0000 EXTRA1 : EXTRA2 : 0 으로 설정하고 아날로그 출력을 하면 0 번 포트에 연결된 ISM 2.3Inch LED Display 장비에 설정한 출력 값을 표시할 수 있다.(소수점 표시 = 자동)
설정 예2)
PORT : 0 STATION : 1 ADDRESS : 0000 EXTRA1 : EXTRA2 : 2 으로 설정하고 아날로그 출력을 하면 0 번 포트에 연결된 ISM 2.3Inch LED Display 장비에 설정한 출력 값을 표시할 수 있다.(소수점 표시 = 소수점 1자리)
설정 예3)
PORT : 0 STATION : 1 ADDRESS : 0000 EXTRA1 : H EXTRA2 : 2 으로 설정하고 아날로그 출력을 하면 0 번 포트에 연결된 ISM 2.3Inch LED Display 장비에 HHHH 글자를 표시할 수 있다.

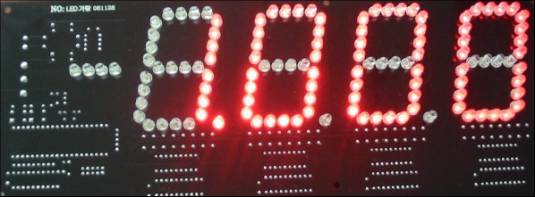

<그림 2>는 ISM 2.3Inch LED Display 장비의 모습이다.
<그림 2> ISM 2.3Inch LED Display 장비의 모습
