ION 8000 SERIES 프로토콜

1. 읽기 설정

<그림 1>, <그림 2>는 캐나다 POWER MEASUREMENT사의 Power Meter ION 7500, 7600, 8000 Series를 사용할 때의 통신설정 예이다.

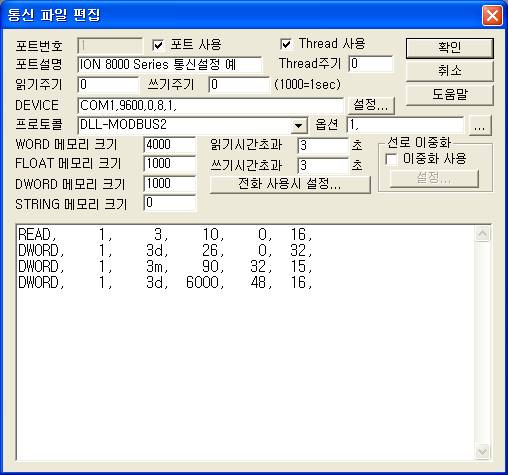

             <그림 1> ION 8000 SERIES 시리얼 통신설정 예

<그림 1>의 DEVICE 설정은 연결된 통신포트(COM1), 통신속도( 9600 ), Parity Bit ( 0 ), Data Bit ( 8 ), Stop Bit ( 1 ), 순으로 Power Meter에 설정된 값을 입력한다.

ION 7500, 7600, 8000 Series의 시리얼 통신은 Power Meter 뒷면의 COM1, COM2로 RS-232C, RS-485 통신을 할 때 사용한다.

또한 485통신을 할 경우 컴퓨터에 연결한 통신 컨버터( Conveter )에 따라 TxRTS(TxDTR), RxECHO 및 TxRTS(TxDTR) End/Start Delay 시간(nSec)을 입력한다.

ION Power Meter의 통신속도, Parity, Data, Stop Bit 는 앞면의 조작 스위치 또는 아날로그(디지털) 쓰기로 변경할 수 있다.

MODBUS 통신 드라이브의 옵션 부 에는 읽은 패킷의 CRC 체크 여부를 1 ( 체크 함 ), 0 ( 체크 안함 )으로 입력한다.

중요) ION 8000 SERIES 는 DLL-MODBUS2 통신 드라이브를 사용하고 Power Meter 내의 통신 프로토콜 종류를 MODBUS RTU로 설정해야 한다(설정법 참조).

읽기 설정 방법

1) 스테이션 : ION Meter 의 스테이션 (ID) 번호. (1 ~ 247)

2) 읽을 종류 : 읽을 데이터 종류를 지정.

3 – WORD 단위의 데이터 읽기,

3D – DWORD 단위의 데이터 읽기 ( LO, HI 데이터 순 ),

3d – DWORD 단위의 데이터 읽기 ( HI, LO 데이터 순 ),

3M – HI WORD x 10000 + LO WORD 형식의 DWORD 데이터 읽기 ( LO, HI 데이터 순 ),

3m – HI WORD x 10000 + LO WORD 형식의 DWORD 데이터 읽기 ( HI, LO 데이터 순 ),

3F – FLOAT 단위의 데이터 읽기 ( LO, HI 데이터 순 ),

3f – FLOAT 단위의 데이터 읽기 ( HI, LO 데이터 순 ).

3B – BYTE 단위의 데이터 읽기.

3) 읽을 시작주소 : 읽을 시작번지.

4) 메모리 저장 위치 : 읽어온 상태 값을 저장할 버퍼위치.

5) 읽는 크기: 읽을 크기.

3 – WORD 단위 개수,

3D, 3d, 3M, 3m, 3F, 3f – 2 WORD 단위 개수,

3B – BYTE 단위 개수.

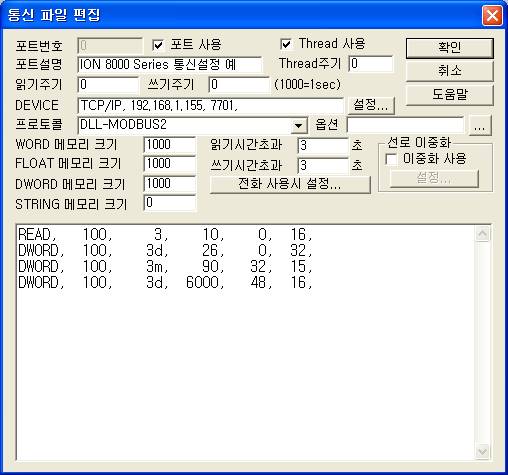

             <그림 2> ION 8000 SERIES TCP/IP 통신설정 예

<그림 2>는 ION 7500, 7600, 8000 Series의 TCP/IP 통신설정의 예인데 Power Meter 뒷면의 LAN 단자에( RJ45 선 ) 통신 케이블을 연결하여 사용한다.

<그림 2>의 DEVICE 설정은 디바이스 종류 ( TCP/IP ), Power Meter의 IP 번지 ( 192.168.1.155 ), 서비스 포트번호 ( 7701 : 고정 (MODBUS RTU 통신일 때) ), 순으로 Power Meter에 설정된 값을 입력한다.

MODBUS 통신 드라이브의 옵션 부 에는 읽은 패킷의 CRC 체크 여부를 1 ( 체크 함 ), 0 ( 체크 안함 )으로 입력한다.

ION Power Meter의 IP 번지는 앞면 조작 스위치로 ( COM3 SETUP 부분 ) 설정할 수 있다.

중요) TCP/IP로 Ethernet 통신을 할 때도 DLL-MODBUS2 통신 드라이브를 사용하고 Station은 항상 100으로 설정해야 한다.

             TCP/IP 통신은 Power Meter의 프로토콜 종류를 설정하지 않고 서비스 포트에 따라 통신 프로토콜이 결정된다. ( 7701 : MODBUS RTU,  502 : MODBUS TCP,  7700 : ION )

읽기 설정 방법

1) 스테이션 : TCP/IP 통신일 때는 항상 100으로 고정.

2) 읽을 종류 : 읽을 데이터 종류를 지정.

3 – WORD 단위의 데이터 읽기,

3D – DWORD 단위의 데이터 읽기 ( LO, HI 데이터 순 ),

3d – DWORD 단위의 데이터 읽기 ( HI, LO 데이터 순 ),

3M – HI WORD x 10000 + LO WORD 형식의 DWORD 데이터 읽기 ( LO, HI 데이터 순 ),

3m – HI WORD x 10000 + LO WORD 형식의 DWORD 데이터 읽기 ( HI, LO 데이터 순 ),

3F – FLOAT 단위의 데이터 읽기 ( LO, HI 데이터 순 ),

3f – FLOAT 단위의 데이터 읽기 ( HI, LO 데이터 순 ).

3B – BYTE 단위의 데이터 읽기.

3) 읽을 시작주소 : 읽을 시작번지.

4) 메모리 저장 위치 : 읽어온 상태 값을 저장할 버퍼위치.

5) 읽는 크기: 읽을 크기.

3 – WORD 단위 개수,

3D, 3d, 3M, 3m, 3F, 3f – 2 WORD 단위 개수,

3B – BYTE 단위 개수.

<표 1> ION Power Meter 의 기본 WORD 데이터의 Modbus 주소 및 내용

ION Power Meter의 기본 WORD 데이터의 (전압, 전류 등) 기본 Range 는 다음과 같다.

          기본 입력 값 : 0 ~ 6553,

          Modbus 데이터 표현 값 : 0 ~ 65530.

즉 현재 값 x 10 이 통신 값으로 변환되므로 감시 프로그램에서 Ratio를 (최대값-최소값) x 10 으로 설정해야 원하는 현재 값을 얻을 수 있다.

주의) 위와 같은 기본 Range로는 0.0 ~ 6553.0 까지의 현재 값만 표현할 수 있다.

그러나 일반적인 고전압(154,000 V, 22,900 V 등) 현장에서는 기본 Range로는 모든 값을 표현할 수 없게 되므로 다음과 같이 기본 WORD 데이터의 입/출력 최대( 또는 최소) 값을 조절하여 사용한다.

1)      아날로그 출력으로 7150 번지( 기본 WORD 데이터 영역 입력 최대 값 )의 값을 65535, 655350 또는 6553500 등의 값으로 변경한다.

( 출력태그 설정 시 Extra1 : 16d 로 설정 )

2)      아날로그 출력으로 7166 번지( 기본 WORD 데이터 영역 출력 최대 값 )의 값을 65535 값으로 변경한다. ( 출력태그 설정 시 Extra1 : 16d 로 설정 )

<표 2> ION Power Meter 의 기본 DWORD 데이터의 Modbus 주소 및 내용

<표 3> ION Power Meter 의 기본 M10K DWORD 데이터의 Modbus 주소 및 내용

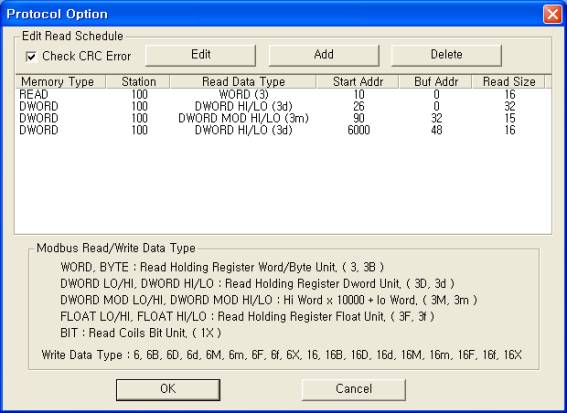

<그림 1>, <그림 2> 프로토콜 옵션부의  아이콘을 클릭하면 <그림 3>의 대화상자가 나타나는데 여기서도 READ 스케쥴을 작성할 수 있다.

<그림 3> ION Power Meter 통신 읽기 설정 대화상자

<그림 3>의 , ,  버턴과 리스트 박스를 이용하여 READ 스케쥴을 작성한다.

<그림 3>의 ‘Check CRC Error’ 부분에서 읽은 패킷의 CRC 체크여부를 설정할 수 있다.

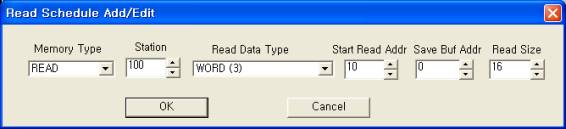

<그림 4> ION Power Meter 통신 읽기 설정 READ 추가/편집 대화상자의 예

<그림 4>는 <그림 3>의 대화상자에서 READ 스케쥴을 추가 또는 편집할 때 나타나는 대화상자이다.

2. 쓰기 설정

출력은 SCAN File과 상관없이 컨트롤러의 직접 ADDRESS에 쓴다.

디지털 출력 설정법

디지털 출력으로 Power Meter 상태 값(reset 등)을 설정하거나 Relay 등을 제어할 수 있다.

디지털 출력 TAG 설정 시 필요한 요소는 아날로그 출력태그 설정요소와 동일하고 출력 값만 다르다.

아날로그 출력 설정법

아날로그 출력은 BYTE/WORD/DWORD/FLOAT 값을 메타에 쓰는 것을 말한다.

아날로그 출력 TAG 설정 시 필요한 요소

1) PORT           연결된 PORT 번호.

2) STATION      메타의 Station( ID )번호.

시리얼 통신 - 1 ~ 247,

TCP/IP – 100 으로 고정.

3) Address      출력 번지. 10진수 단위의 출력번지. (Modbus 번지 – 1 )

4) Extra1          출력하고자 하는 데이터 종류.

16 – WORD 단위의 데이터 쓰기,

16D – DWORD 단위의 데이터 쓰기 ( LO, HI 데이터 순 ),

16d – DWORD 단위의 데이터 쓰기 ( HI, LO 데이터 순 ),

16M – HI WORD x 10000 + LO WORD 형식의 DWORD 데이터 쓰기 ( LO, HI 데이터 순 ),

16m – HI WORD x 10000 + LO WORD 형식의 DWORD 데이터 쓰기 ( HI, LO 데이터 순 ),

16F – FLOAT 단위의 데이터 쓰기 ( LO, HI 데이터 순 ),

16f – FLOAT 단위의 데이터 쓰기 ( HI, LO 데이터 순 ).

16B – BYTE 단위의 데이터 쓰기.

5) Extra2          사용안함.

주의) ION 7500, 7600, 8000 Series 등의 Power Meter에 PT, CT, RESET 등의 영역은 Password 가 Enable 되어 있으면 출력할 수 없다. ( Password 설정 참조 )

예1) Station : 1  Address : 3000  Extra1 : 16, EXTRA2 : 빈칸으로 설정하고 아날로그 출력을 하면 1번 Station Power Meter의 3000 번지 ( 3001 Modbus 번지 ) 값을 설정한 값으로 변경할 수 있다.

예2) Station : 1  Address : 6000  Extra1 : 16d, EXTRA2 : 빈칸으로 설정하고 아날로그 출력을 하면 1번 Station Power Meter의 6000 번지 ( 6001 Modbus 번지 ) 값을 설정한 DWORD 값으로 변경할 수 있다.

예3) Station : 1  Address : 7150  Extra1 : 16d, EXTRA2 : 빈칸으로 설정하고 아날로그 출력을 하면 1번 Station Power Meter의 7150 번지 ( 7151 Modbus 번지 ) 값을 설정한 DWORD 값으로 변경할 수 있다.

3. 통신케이블 연결 및 전원연결

RS-232C (COM1) 통신케이블 연결법

ION 8000 SERIES Meter 뒷면의 COM1 (9핀 단자)에 일반 RS-232C 통신 케이블을 연결한다.

RS-485( COM1 또는 COM2 ) 통신케이블 연결법

ION 8000 SERIES Meter 뒷면의 +, 단자는 컴퓨터 측의 Rx+, Tx+ 를 Short 시켜 연결하고,

- 단자는 컴퓨터 측의 Rx-, Tx- 를  Short 시켜 연결한다.

컴퓨터 측                                       ION 8000 SERIES 측

Tx+, Rx+  --------------------------------- +

Tx-, Rx-  --------------------------------- -

Ethernet 통신케이블 연결법

ION 8000 SERIES Meter 뒷면의 RJ45 단자에 일반 Ethernet UTP 통신 케이블을 연결한다.

기본 전원연결

ION 8000 SERIES Meter 뒷면의 L, N 단자에 전원( 85 ~ 240V, 47/63 HZ AC 또는 110 ~ 330 V DC 20VA )을 연결한다.

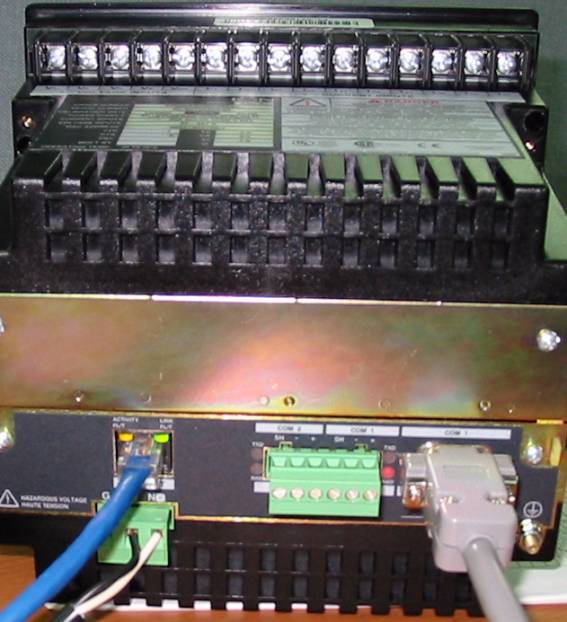

          <그림 5> ION 8000 SERIES Power Meter의 뒷면

4. Meter Address, 통신설정

COM 1, COM2, COM3의 Meter Address, 통신속도 설정

ION 8000 SERIES Power Meter 앞면 조작 스위치로 COM1, COM2, COM3 의 Meter Address(1 ~ 247), 통신속도 등을 다음과 같은 순서로 변경할 수 있다.

1)      PROG 버턴을 누른다.

2)      COM1 SETUP, COM2 SETUP 또는 COM3 SETUP 를 상,하 버턴 스위치를 눌러서 선택한다.

3)      PROG 버턴을 누른다.

4)      COM1 은 PROTOCOL, HARDWARE 2가지 메뉴가 나타나고, COM2 는 바로 PROTOCOL 설정화면이 나타난다.

5)      PROTOCOL 설정화면에서 Protocol 종류, Baud Rate, Unit ID 등을 설정한다.

6)      COM1의 경우 HARDWARE 메뉴에서 통신 MODE ( RS-232C, RS-485), FLOW (RTS + DELAY, RTS/CTS ) 를 설정한다.

7)      PROG 버턴을 누르면 변경확인 메시지가 나타나고 다시 PROG 버턴을 눌러서 설정한다. (Password 를 입력)

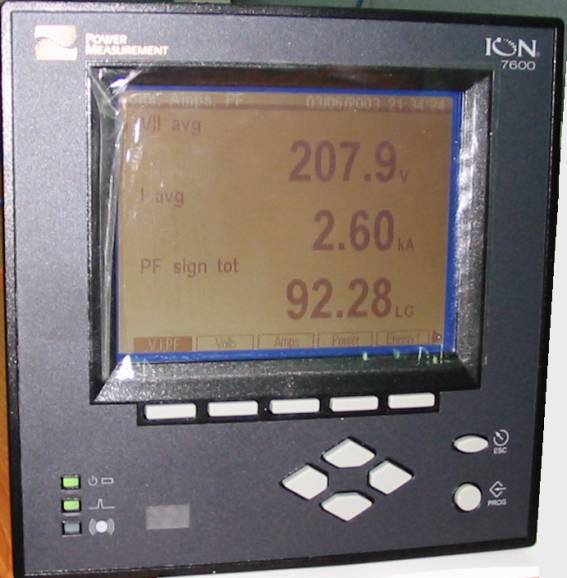

          <그림 6> ION 8000 SERIES Power Meter 의 앞면

Ethernet의 IP 번지, Subnet Mask 등의 설정 통신속도 설정

ION 8000 SERIES Power Meter 앞면 조작 스위치로 IP 번지 등을 다음과 같은 순서로 변경할 수 있다.

1)      PROG 버턴을 누른다.

2)      NETWORK SETUP을 상,하 버턴 스위치를 눌러서 선택한다.

3)      PROG 버턴을 누른다.

4)      NETWORK SETUP 설정화면에서 IP 번지, Subnet Mask, Gateway 등을 설정한다.

5)      PROG 버턴을 누르면 변경확인 메시지가 나타나고 다시 PROG 버턴을 눌러서 설정한다. (Password 를 입력)

5. Password 설정

Password Enable/Disable 설정

ION 8000 SERIES Power Meter 앞면 조작 스위치로 Password 설정을 다음과 같은 순서로 변경할 수 있다.

1)      PROG 버턴을 누른다.

2)      SECURITY SETUP를 상,하 버턴 스위치를 눌러서 선택한다.

3)      PROG 버턴을 누른다.

4)      SECURITY SETUP 설정화면에서 ENABLED 항목을 YES(Enable), NO(Disable) 중에서 설정한다.

6)      PROG 버턴을 누르면 변경확인 메시지가 나타나고 다시 PROG 버턴을 눌러서 설정한다. (Password 를 입력)
