INFICON UL200 통신 드라이브



1. 읽기 설정



<그림 1>은 독일 INFICON GmbH 의 UL200 Leak Detector 장비와 통신할 경우의 설정 예이다.

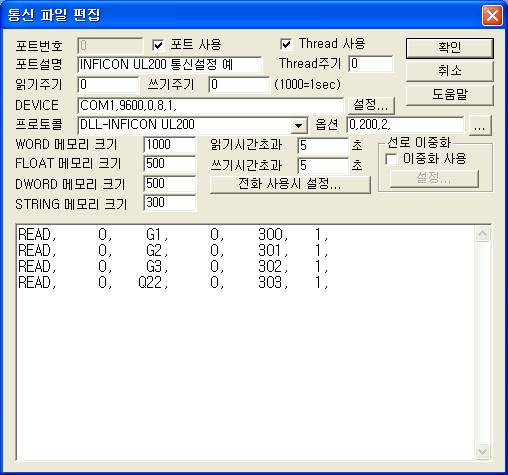

<그림 1> INFICON UL200 드라이브의 통신설정 예





INFICON UL200 통신 드라이브의 DEVICE 설정은 연결된 통신포트(COM1), 통신속도(9600), Parity Bit ( 0 ), Data Bit ( 8 ), Stop Bit ( 1), 순으로 입력한다.

여기서 통신속도, Parity Bit, Data Bit, Stop Bit 는 UL200 조작판넬에서 설정한 값을 입력한다.



INFICON UL200 기본기능, 장비 설정법 등에 대한 자세한 사용방법은 INFICON 사용 설명서를 참고하여 설정한다.





INFICON UL200 통신 드라이브의 READ 작성 형식



INFICON UL200 통신 드라이브의 READ 형식은 다음과 같은 인자 순으로 사용한다.

1)      STATION – Station. 0으로 고정.(사용안함)

2)      읽는 종류 – 읽기 명령어.  S1 ~ S4,  S10 ~ S68,  G1 ~ G20,  Q0 ~ Q60  등. (<표 1>, <표 2> 참조)

3)      읽을 주소 - 읽고자 하는 메모리 영역의 시작 주소. (사용안함)

4)      통신 메모리 저장 위치 - 읽은 값이 저장될 통신메모리 시작번지.

5)      읽는 크기 - 읽어올 워드 수.(사용안함)   1로 고정.





읽기 예)

READ,   0,     G1,    0,   300,    1,

READ,   0,     G2,    0,   301,    1,

READ,   0,     G3,    0,   302,    1,

READ,   0,    Q22,    0,   303,    1,





주의) READ, DWORD, FLOAT 등으로 읽기를 설정한 경우 WORD, DWORD, FLOAT, STRING 의 모든 메모리에 읽은 값이 저장된다. (일부 읽기/쓰기 명령은 제외)





명령 인자 (Parameter) 내용 비   고
LR 없음 Leak rate, date, time, status String 메모리 : 전체문자열, 날짜, 시간, 상태
기타 메모리 : 측정범위(0 : 범위 내, 1 : 하한, 2 : 초과), 측정값
START 측정시작
STOP 측정정지
VENT Vent Inlet
ZERO ON/OFF Switch Zero On/Off
CAL 없음 Internal/External Calibration 계기 상태 : Stand By, VENT – Internal Calibration,
측정(Measure) – External Calibration.
CLEAR Calibration 정지/에러상태 삭제
MANUAL Manual Switch ON/OFF
TEST Running the mass test

<표 1> INFICON UL200 Main Functions과 기능





명령 인자 (Parameter) 내용

비   고
S1 ~ S4 없음 일반 측정 시 모니터 상태정보



S10 ~ S29 측정동안 때때로 필요한 상태정보



S30 ~ S68 Faults 시 문제해결에 도움되는 정보



G1 ~ G4 측정된 데이터 값 읽기

G1 : LR 값,

G2 : PE 값,

G3 : PV 값,

G4 : Main Functions 의 LR 과 동일한 내용 읽기
G5 ~ G20 부가 측정된 데이터 값 읽기

압력, 전압, 온도, HZ 등
Q0 ~ Q37 계기 설정 값 읽기

U0 ~ U37 은 설정명령
Q50 ~ Q60

U50 ~ U60 은 설정명령
U0 ~ U37 , 인자 값 계기 설정 값 출력, 인자 값은 명령에 따라 다름



U0 ~ U37

password 2를 입력 후 설정 가능
F2 ~ F34 없음 Running of Service Function

password 2를 입력 후 읽기/설정 가능
TEST 없음 Running the mass test



<표 2> INFICON UL200 읽기/설정 명령어와 기본내용





INFICON UL200의 세부 읽기/설정 등의 명령어에 대한 내용은 Interface Description 등의 책자를 참고하시기 바랍니다.







<그림 1> 프로토콜 옵션부의  아이콘을 클릭하면 <그림 2>의 대화상자가 나타나는데 여기서 터미날 모드에서 사용할 String 메모리에 저장될 이전 명령어의 위치 등을 설정할 수 있다.



<그림 2> INFICON UL200 통신 드라이브 설정 대화상자



2. 출력 설정

출력은 SCAN File과 상관없이 AB-SLC PLC의 메모리 영역에 직접 쓴다.



INFICON UL200 디지털 출력 설정법

TAG 설정 시 필요한 설정 5 가지

1)      PORT : INFICON UL200 과 연결한 통신 PORT 번호.

2)      STATION : Station. (사용안함)

3)      ADDRESS : 출력명령으로 읽은 데이터 값을 저장할 번지. ( 10 진수 )

4)      EXTRA 1 : 읽기/쓰기 명령어.  S1 ~ S4,  S10 ~ S68,  G1 ~ G20,  Q0 ~ Q60  등. (<표 1>, <표 2> 참조)

5)      EXTRA 2 : 출력명령으로 읽은 값 저장방법.

1 – String 메모리 저장위치에만 읽은 값을 저장,

2 – 지정한 ADDRESS에만 읽은 값을 저장,

0, 3, 등 -  String 메모리 저장위치에 저장 + 지정한 ADDRESS 에 읽은 값을 저장.





설정 예1)

PORT : 0   STATION : 0   ADDRESS : 0400  EXTRA1 : START   EXTRA2 : 0 으로 설정하고 디지털 출력을 하면 UL200 장비의 측정을 시작할 수 있다.



설정 예2)

PORT : 0   STATION : 0   ADDRESS : 0401  EXTRA1 : CLEAR   EXTRA2 : 0 으로 설정하고 디지털 출력을 하면 UL200 장비의 Interrupt calibration 또는 Error 상태를 지울 수 있다.



설정 예3)

PORT : 0   STATION : 0   ADDRESS : 0402  EXTRA1 : LR   EXTRA2 : 0 으로 설정하고 디지털 출력을 하면 UL200 장비의 Leak rate, 날짜, 시간, 측정상태를 읽어서 402 ~ 403 (WORD, DWORD, FLOAT 메모리) 또는 402 ~ 404 (STRING 메모리) 번지에 읽은 내용을 저장한다.



설정 예4)

PORT : 0   STATION : 0   ADDRESS : 0405  EXTRA1 : S32   EXTRA2 : 0 으로 설정하고 디지털 출력을 하면 UL200 장비의 운전시간을 읽어서 405 (WORD, DWORD, FLOAT STRING 메모리) 번지에 읽은 내용을 저장한다.



설정 예5)

PORT : 0   STATION : 0   ADDRESS : 0406  EXTRA1 : Q1   EXTRA2 : 0 으로 설정하고 디지털 출력을 하면 UL200 장비의 Trigger 2 설정 값을 406 (WORD, DWORD, FLOAT STRING 메모리) 번지에 읽은 내용을 저장한다.



설정 예6)

PORT : 0   STATION : 0   ADDRESS : 0406  EXTRA1 : U1,1.0E-05   EXTRA2 : 1 으로 설정하고 디지털 출력을 하면 UL200 장비의 Trigger 2 설정 값을 1.0E-05 으로 변경한다.



설정 예7)

PORT : 0   STATION : 0   ADDRESS : 0407  EXTRA1 : U2,1.0E-06   EXTRA2 : 1 으로 설정하고 디지털 출력을 하면 UL200 장비의 Trigger 3 설정 값을 1.0E-06 으로 변경한다.



설정 예8)

PORT : 0   STATION : 0   ADDRESS : 0407  EXTRA1 : U21,23.JUL02   EXTRA2 : 1 으로 설정하고 디지털 출력을 하면 UL200 장비의 현재날짜를 23.JUL02 (2002년 7월 23일) 로 변경한다.



설정 예9)

PORT : 0   STATION : 0   ADDRESS : 0407  EXTRA1 : U22,19:17:25   EXTRA2 : 1 으로 설정하고 디지털 출력을 하면 UL200 장비의 현재시간을 19:17:25 (19시 17분 25초) 로 변경한다.







INFICON UL200 아날로그 출력 설정법



디지털 출력과 동일하게 설정하여 사용한다.



중요) U0,10.E-04  등과 같은 명령길이가 긴 설정명령은 감시 프로그램과 통신 프로그램의 버전이 7.9 이상이라야 정상적인 출력이 이루어진다.



3. 감시 프로그램에서 터미날 화면 작성법



INFICON UL200 통신 드라이브는 통신한 대부분의 데이터는 String 메모리에 보관되므로 터미날 모드로 장비의 상태를 확인할 수 있는데 다음의 예와 같이 작성할 수 있다.



가)   String 메모리에서 통신 데이터를 가져와서 화면에 보여줄 String 태그 20개와 입력기(Edit Box)에서 사용자가 입력한 명령을 읽어올 String 를 만든다.

나)   명령어를 출력할 디지털 태그를 같이 만들고 스튜디오 프로그램으로 <그림 3>과 같은 모듈화면을 만든다.

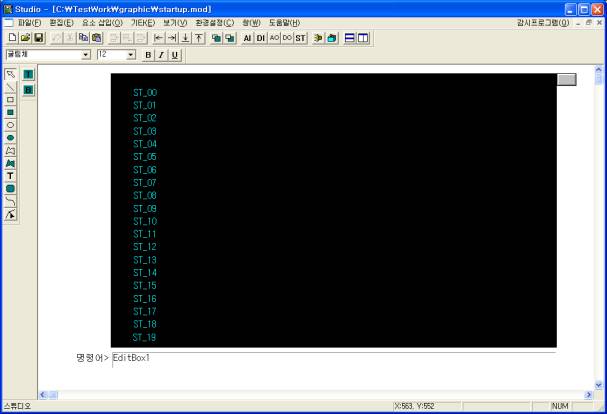

<그림 3> 모듈 편집기(스튜디오)에서 터미날 화면을 만든 예



다)   <그림 3>에서 이전명령을 볼 수 있도록 작성한  버턴은 <표 3>과 같은 스크립트를 모듈 실행 중에 계속으로 만들어 이전의 명령을 볼 수 있도록 설정한다.





기 능

내 용
터미날 화면에서 이전  명령을 볼 수 있도록 함

if(pos == $scroll_pos) return;

pos = $scroll_pos;



for(i = 0; i < 20; i = i+1) {

   @sprintf(tag_name, "ST_%02d.address", i);

   @SetTagValue(tag_name, pos+i);

}

<표 3> 이전 명령을 볼 수 있도록 설정한 스크립트 작성 예





라)   <그림 3>의 입력기(Edit Box)의 속성 대화상자의 확장기능 탭을 열어서 확장기능 사용과 Key Down을 체크( v ) 하고 Key Down 버턴을 선택(<그림 4> 참조)한다.

마)   Key Down 스크립트를 <표 4>, <그림 5>와 같이 작성한다.

바)   또한 입력기(Edit Box)의 태그 탭에서 입력기의 내용을 저장할 태그를 ( STRING02 : 예 ) 지정한다.

사)   위의 순서로 모듈파일을 작성하면 <그림 6>과 같은 터미날 화면을 만들 수 있다.

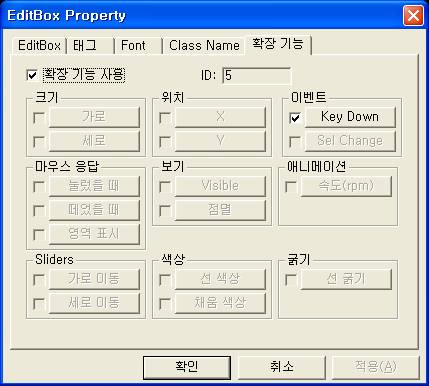

<그림 4> 입력기 (Edit Box) 의 속성 확장기능 탭의 설정화면





기 능 내 용
입력기(Edit Box)에서 Enter를 눌렀을 경우 입력한 명령을 장비에 전송하는 스크립트 작성 예

retn = @KeyGetCode();

if(retn != 13) return;    // 엔터키가 아니면 return



@sprintf($DO_EXEC.extra1, $STRING02);

$DO_EXEC = ON;

@EditBoxSetText("EditBox1", "");

<표 4> 입력기의 Key Down 스크립트를 작성한 예





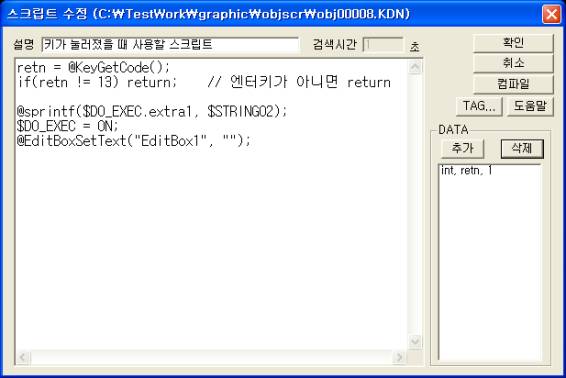

<그림 5> 입력기(Edit Box)의 Key Down 스크립트 작성 예

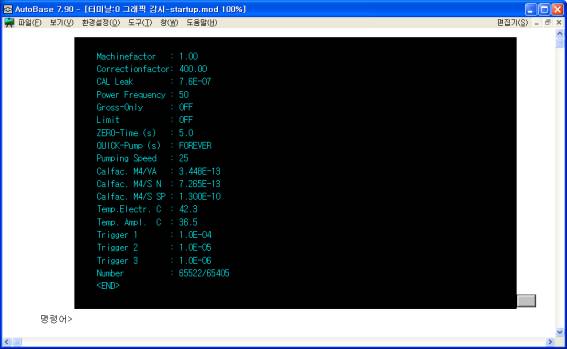

<그림 6> 감시 프로그램에서 터미날 화면을 작성한 예



4. 통신케이블 연결 및 전원연결





RS-232C 통신 케이블 연결

INFICON UL200의 RS-232C 25핀 단자에 전체 배선(약식배선은 통신이 안됨) 직렬 RS-232C 통신케이블을 연결한다. (<그림 7>, <그림 8> 참조)



UL200 측 ( 25핀 )                    컴퓨터 측( 25핀 )         ( 9핀 )

( 1 )  --------------------------------- ( 1 )                               Frame GND

( 2 )  --------------------------------- ( 2 )                   ( 3 )       TxD

( 3 )  --------------------------------- ( 3 )                  ( 2 )       RxD

( 4 )  --------------------------------- ( 4 )                  ( 7 )       RTS

( 5 )  --------------------------------- ( 5 )                  ( 8 )       CTS

( 6 )  --------------------------------- ( 6 )                  ( 6 )       DSR

( 7 )  --------------------------------- ( 7 )                  ( 5 )       GND

(20)  --------------------------------- (20)                   ( 4 )       DTR

<그림 7> 직렬 RS-232C 전체 통신 케이블 연결방법

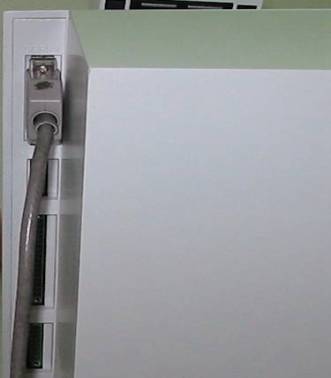

<그림 8> INFICON UL200에 RS-232C 통신 케이블을 연결한 모습





기본 전원연결

INFICON UL200의 전원 입력부에 AC 220V를 연결한다.

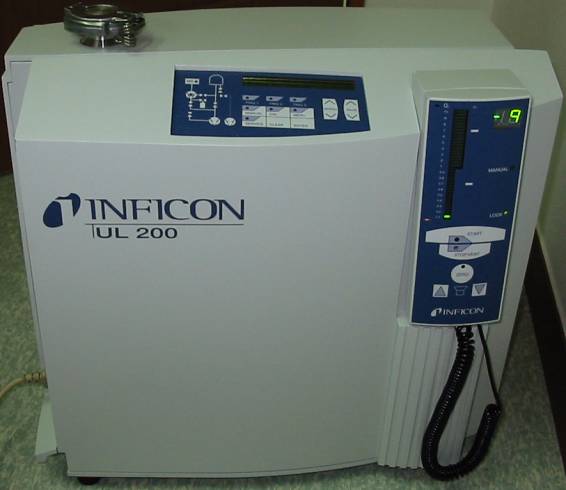

<그림 9> INFICON UL200 장비의 모습
