IHI Turbo Compressor는 일본 ISHIKAWAJIMA Heavy Industries CO., LTD. 사의 Compressor 장비와 통신을 위한 드라이버이다.
<그림 1>은 IHI Turbo Compressor 통신 드라이브를 사용하여 통신파일을 편집한 예이다.

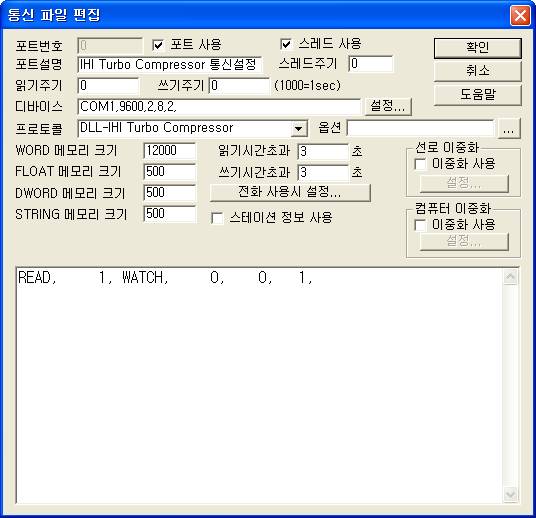

<그림 1> IHI Turbo Compressor 통신 드라이버의 통신파일 편집 예
<그림 1>에서 DEVICE는 연결된 통신포트(COM1), 통신속도( 96,000 ), 패리티 비트( 2 ), 데이터 비트( 8 ), 정지 비트( 2 ) 순으로 장비에 설정된 값을 입력한다.
IHI Turbo Compressor 통신 드라이브의 읽기 작성 형식
IHI Turbo Compressor 통신 드라이버의 읽기 형식은 다음과 같은 인자 순으로 사용한다.
1) STATION – 사용안함. 0 또는 1 등으로 입력.
2) 읽기 명령어 – WATCH, RECALL, TEST 읽을 명령어를 설정. (<표 1> 참조)
3) 읽을 주소 – 사용안함.
4) 통신 메모리 저장 위치 – 읽은 값을 저장할 메모리 시작번지.
5) 읽는 크기 - 읽어올 데이터 수. 1로 고정, 읽기 명령어에 따라 읽는 크기는 정해져 있음.
읽기 예
READ, 1, WATCH, 0, 0, 1,
<표 1>은 IHI Turbo Compressor 통신 드라이버의 읽기 명령어 종류와 읽은 값 저장위치이다.
| 읽기 명령어 | 내용 | 통신메모리 저장위치 |
| WATCH | Watching 데이터 값 읽기 | <표 2> 참조 |
| RECALL | RECALL 데이터 값 읽기 | <표 3> 참조 |
| TEST | 통신 테스트 | 저장위치 + 0 : 테스트 성공 시 = 1, 기타 = 0 의 값을 저장 |
<표 1> IHI Turbo Compressor 통신 드라이버의 읽기 명령어 종류와 읽은 값 저장위치
| 저장위치 | 저장내용 | 저장 값 또는 단위 |
| 통신 메모리 저장위치 + 0 ~ 2 | 장비 현재시간 년, 월, 일 | |
| 통신 메모리 저장위치 + 3 | 장비 현재시간 요일 | 0 = 일요일, 1 = 월요일, …, 6 = 토요일 |
| 통신 메모리 저장위치 + 4 ~ 6 | 장비 현재시간 시, 분, 초 | |
| 통신 메모리 저장위치 + 7 | Compressor Type | 0 = TRE, 5 = TA, 9 = Tx, 99 = Other |
| 통신 메모리 저장위치 + 8 | Operation Place | 1 = Local, 2 = Remote, 2 = Schedule |
| 통신 메모리 저장위치 + 9 | IGV Open/Close | 0 = Fix, 1 = IGV Open, 2 = IGV Close |
| 통신 메모리 저장위치 + 10 | Blow-Off Value(BV) Open/Close | 0 = Open, 1 = Close |
| 통신 메모리 저장위치 + 11 | Compressor Status | 0 = Stop, 2 = Starting, 3 = Running, 4 = Ready for Stop |
| 통신 메모리 저장위치 + 12 | Loading Status | 0 = Unload, 1 = Loading, 2 = Fix Unload, 3 = Fix Full Load, 4 = Forced Unload, 5 = IGV Manual Mode |
| 통신 메모리 저장위치 + 13 | Ready to Run | 0 = Start Prep. Off, 1 = Prep. To Start, 2 = Ready to Run, 3 = Running, 4 = CO-OPE Starting, 5 = Cool Down |
| 통신 메모리 저장위치 + 14 | Discharge Press(System Press) | kPa , 2 BYTE(WORD) 데이터 |
| 통신 메모리 저장위치 + 15 | Discharge Press(Compressor Press) | |
| 통신 메모리 저장위치 + 16 | Main Motor Current | 0.1 A , 2 BYTE(WORD) 데이터 |
| 통신 메모리 저장위치 + 17 ~ 18 | Lub. Oil Press. Low/High Side | kPa , 2 BYTE(WORD) 데이터 |
| 통신 메모리 저장위치 + 19 | Lub. Oil Filter Differencial Press | |
| 통신 메모리 저장위치 + 20 | Lub. Oil Temp.(Oil Cooler Outlet) | 0.1 ℃ , 2 BYTE(WORD) 데이터 |
| 통신 메모리 저장위치 + 21 | 2nd Stage Inlet Air Temp. | |
| 통신 메모리 저장위치 + 22 | Final Stage Inlet Air Temp. | |
| 통신 메모리 저장위치 + 23 ~ 26 | 1st, 2nd, 3rd, 4th Shaft Vibration | 0.1 µ m , 2 BYTE(WORD) 데이터 |
| 통신 메모리 저장위치 + 27 | Suction Air Filter Differencial Press | Pa , 2 BYTE(WORD) 데이터 |
| 통신 메모리 저장위치 + 28 | Discharge Air Temp. | 0.1 ℃ , 2 BYTE(WORD) 데이터 |
| 통신 메모리 저장위치 + 29 | Cooling Water Inlet Temp. | |
| 통신 메모리 저장위치 + 30 ~ 32 | Inter-Cooer, Oil-Cooler, After-Cooler Outlet Cooling Water Temp. | |
| 통신 메모리 저장위치 + 33 ~ 34 | IGV, Blow-Off Positioner Signal | 0.1 % , 2 BYTE(WORD) 데이터 |
| 통신 메모리 저장위치 + 35 | Remote Const. Press Set Point | kPa , 2 BYTE(WORD) 데이터 |
| 통신 메모리 저장위치 + 36 | Discharge Press for Anti-Surge Press Control | |
| 통신 메모리 저장위치 + 37 ~ 38 | Reserved | 2 BYTE(WORD) 데이터 |
| 통신 메모리 저장위치 + 39 | Running Hour | Hour, 4 BYTE(DWORD) 데이터 |
| 통신 메모리 저장위치 + 40 | Start Times | Time, 4 BYTE(DWORD) 데이터 |
| 통신 메모리 저장위치 + 41 | Loading Hour | Hour, 4 BYTE(DWORD) 데이터 |
| 통신 메모리 저장위치 + 42 | Loading Times | Time, 4 BYTE(DWORD) 데이터 |
| 통신 메모리 저장위치 + 43 | Low Side Lub. Oil Press Lower Limit | kPa, 2 BYTE(WORD) 데이터 |
| 통신 메모리 저장위치 + 44 | High Side Lub. Oil Press Lower Limit | |
| 통신 메모리 저장위치 + 45 | Lub. Oil Temp. Higher Limit | 0.1 % , 2 BYTE(WORD) 데이터 |
| 통신 메모리 저장위치 + 46 | Each Stage Inlet Air Temp. Higher Limit | |
| 통신 메모리 저장위치 + 47 | Each Stage Shaft Vib. Higher Limit | 0.1 µ m , 2 BYTE(WORD) 데이터 |
| 통신 메모리 저장위치 + 48 | Discharge Air Temp. Higher Limit | 0.1 % , 2 BYTE(WORD) 데이터 |
| 통신 메모리 저장위치 + 49 | Cooling Water Inlet Temp. Higher Limit | |
| 통신 메모리 저장위치 + 50 | Const. Press Control Set Point | kPa, 2 BYTE(WORD) 데이터 |
| 통신 메모리 저장위치 + 51 | Unloading Discharge Press (H) Set Point | |
| 통신 메모리 저장위치 + 52 | Loading Discharge Press (L) Set Point | |
| 통신 메모리 저장위치 + 53 | Main Motor Anti-Overload Current Set Point | 0.1 A , 2 BYTE(WORD) 데이터 |
| 통신 메모리 저장위치 + 54 | Anti-Surge Lower Limit Current | |
| 통신 메모리 저장위치 + 55 | Anti-Surge Press Control Set Point | kPa, 2 BYTE(WORD) 데이터 |
| 통신 메모리 저장위치 + 56 | Reserved | 1 BYTE 데이터 |
| 통신 메모리 저장위치 + 57 | Aux. Equipments Status | Bit 0 : Aux. Oil Pump Status(On = Running, Off = Stop), Bit 1 : Lub. Oil Heater On, Bit 2 : Lub. Oil Heater Off, Bit 3 : Exhoust Fan Running, Bit 4 : Exhoust Fan Stop, Bit 5 : Ventilation Fan Running, Bit 6 : Ventilation Fan Stop, Bit 7 : Reserved, 1 BYTE 데이터 |
| 통신 메모리 저장위치 + 58 | Heavy Troubles(TRIP) 1 | IHI Compressor 사용설명서 참조, 2 BYTE(WORD) 데이터 |
| 통신 메모리 저장위치 + 59 | Heavy Troubles(TRIP) 2 | |
| 통신 메모리 저장위치 + 60 | Light Troubles(ALARM) 1 | |
| 통신 메모리 저장위치 + 61 | Light Troubles(ALARM) 2 | |
| 통신 메모리 저장위치 + 62 | Maintain 1 | |
| 통신 메모리 저장위치 + 63 | Maintain 2 |
<표 2> IHI Turbo Compressor 통신 드라이버의 WATCH 읽기 명령어의 읽은 값 저장위치와 저장내용
| 저장위치 | 저장내용 | 저장 값 또는 단위 |
| 통신 메모리 저장위치 + 0 ~ 2 | 장비 현재시간 년, 월, 일 | |
| 통신 메모리 저장위치 + 3 | 장비 현재시간 요일 | 0 = 일요일, 1 = 월요일, …, 6 = 토요일 |
| 통신 메모리 저장위치 + 4 ~ 6 | 장비 현재시간 시, 분, 초 | |
| 통신 메모리 저장위치 + 7 | Compressor Type | 0 = TRE, 5 = TA, 9 = Tx, 99 = Other |
| 통신 메모리 저장위치 + 8 | Operation Place | 1 = Local, 2 = Remote, 2 = Schedule |
| 통신 메모리 저장위치 + 9 | IGV Open/Close | 0 = Fix, 1 = IGV Open, 2 = IGV Close |
| 통신 메모리 저장위치 + 10 | Blow-Off Value(BV) Open/Close | 0 = Open, 1 = Close |
| 통신 메모리 저장위치 + 11 | Compressor Status | 0 = Stop, 2 = Starting, 3 = Running, 4 = Ready for Stop |
| 통신 메모리 저장위치 + 12 | Loading Status | 0 = Unload, 1 = Loading, 2 = Fix Unload, 3 = Fix Full Load, 4 = Forced Unload, 5 = IGV Manual Mode |
| 통신 메모리 저장위치 + 13 | Ready to Run | 0 = Start Prep. Off, 1 = Prep. To Start, 2 = Ready to Run, 3 = Running, 4 = CO-OPE Starting, 5 = Cool Down |
| 통신 메모리 저장위치 + 14 | Discharge Press(System Press) | kPa , 2 BYTE(WORD) 데이터 |
| 통신 메모리 저장위치 + 15 | Discharge Press(Compressor Press) | |
| 통신 메모리 저장위치 + 16 | Main Motor Current | 0.1 A , 2 BYTE(WORD) 데이터 |
| 통신 메모리 저장위치 + 17 ~ 18 | Lub. Oil Press. Low/High Side | kPa , 2 BYTE(WORD) 데이터 |
| 통신 메모리 저장위치 + 19 | Lub. Oil Filter Differencial Press | |
| 통신 메모리 저장위치 + 20 | Lub. Oil Temp.(Oil Cooler Outlet) | 0.1 ℃ , 2 BYTE(WORD) 데이터 |
| 통신 메모리 저장위치 + 21 | 2nd Stage Inlet Air Temp. | |
| 통신 메모리 저장위치 + 22 | Final Stage Inlet Air Temp. | |
| 통신 메모리 저장위치 + 23 ~ 26 | 1st, 2nd, 3rd, 4th Shaft Vibration | 0.1 µ m , 2 BYTE(WORD) 데이터 |
| 통신 메모리 저장위치 + 27 | Suction Air Filter Differencial Press | Pa , 2 BYTE(WORD) 데이터 |
| 통신 메모리 저장위치 + 28 | Discharge Air Temp. | 0.1 ℃ , 2 BYTE(WORD) 데이터 |
| 통신 메모리 저장위치 + 29 | Cooling Water Inlet Temp. | |
| 통신 메모리 저장위치 + 30 ~ 33 | Inter-Cooer, Oil-Cooler, After-Cooler Outlet Cooling Water Temp. | |
| 통신 메모리 저장위치 + 34 ~35 | IGV, Blow-Off Positioner Signal | 0.1 % , 2 BYTE(WORD) 데이터 |
| 통신 메모리 저장위치 + 36 | Remote Const. Press Set Point | kPa , 2 BYTE(WORD) 데이터 |
| 통신 메모리 저장위치 + 37 | Discharge Press for Anti-Surge Press Control | |
| 통신 메모리 저장위치 + 38 | Reserved | 2 BYTE(WORD) 데이터 |
| 통신 메모리 저장위치 + 39 | Running Hour | Hour, 4 BYTE(DWORD) 데이터 |
| 통신 메모리 저장위치 + 40 | Start Times | Time, 4 BYTE(DWORD) 데이터 |
| 통신 메모리 저장위치 + 41 | Loading Hour | Hour, 4 BYTE(DWORD) 데이터 |
| 통신 메모리 저장위치 + 42 | Loading Times | Time, 4 BYTE(DWORD) 데이터 |
| 통신 메모리 저장위치 + 43 ~ 45 | Heavy Trouble 발생시간 년, 월, 일 | Heavy Trouble 발생 시 |
| 통신 메모리 저장위치 + 46 | Heavy Trouble 발생시간 요일 | Heavy Trouble 발생시 0 = 일요일, 1 = 월요일, …, 6 = 토요일 |
| 통신 메모리 저장위치 + 47 ~ 49 | Heavy Trouble 발생시간 시, 분, 초 | Heavy Trouble 발생 시 |
| 통신 메모리 저장위치 + 50 | Heavy Troubles(TRIP) 1 | IHI Compressor 사용설명서 참조, 2 BYTE(WORD) 데이터 |
| 통신 메모리 저장위치 + 51 | Heavy Troubles(TRIP) 2 |
<표 3> IHI Turbo Compressor 통신 드라이버의 RECALL 읽기 명령어의 읽은 값 저장위치와 저장내용
IHI Turbo Compressor 통신 드라이버의 읽은 값은 WORD/DWORD/FLOAT 메모리에 동일한 값(저장형식만 다름)이 저장한다.
<그림 1> 프로토콜 옵션부의
아이콘을 클릭하면 <그림 3>의 대화상자가 나타나는데 여기서도 읽기 형식을 작성할 수 있다.

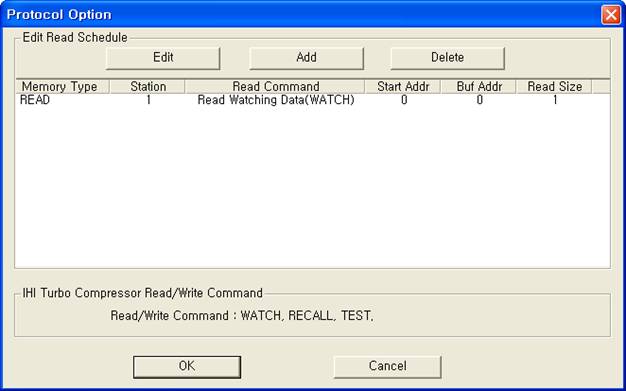

<그림 2> IHI Turbo Compressor 드라이버의 옵션 대화상자의 예
<그림 2>의
,
,
버턴과 리스트 박스를 이용하여 읽기 형식을 작성한다.

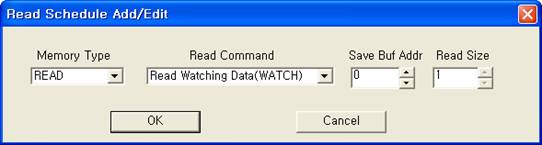

<그림 3> IHI Turbo Compressor 드라이버의 통신 읽기 설정 추가/편집 대화상자의 예
<그림 3>은 <그림 2>의 대화상자에서 읽기 스케쥴을 추가 또는 편집할 때 나타나는 대화상자이다.
쓰기 설정으로 특정한 읽기 명령을 실행할 수 있다.
디지털 쓰기
디지털 쓰기는 아날로그 쓰기와 설정방법 등이 동일하고 출력 값(0 또는 1)만 다르다.
아날로그 쓰기
아날로그 쓰기를 위한 아날로그 출력 태그 설정 시 필요한 요소
1) PORT 연결된 통신포트 번호. (COM 번호가 아님)
2) STATION 사용안함.
3) ADDRESS 읽은 값을 저장할 통신 메모리 번지. 0 번지부터 입력.
4) Extra1 WATCH, RECALL, TEST 읽을 명령어를 설정. (<표 1> 참조)
5) Extra2 사용안함.
설정 예1)
PORT : 0 STATION : 0 ADDRESS : 0250 EXTRA1 : RECALLI EXTRA2 : 0 으로 설정하고 아날로그 출력을 하면 0 번 포트에 연결된 IHI Turbo Compressor 장비의 RECALL 읽기 명령을 실행하여 250번지 WORD/DWORD/FLOAT 메모리부터 읽은 값을 저장한다.
블록 쓰기
IHI Turbo Compressor 드라이버의 블록쓰기는 없다.
