HD-600S, HD-2000S 시리즈는 아날로그 출력전용 Meter이다.

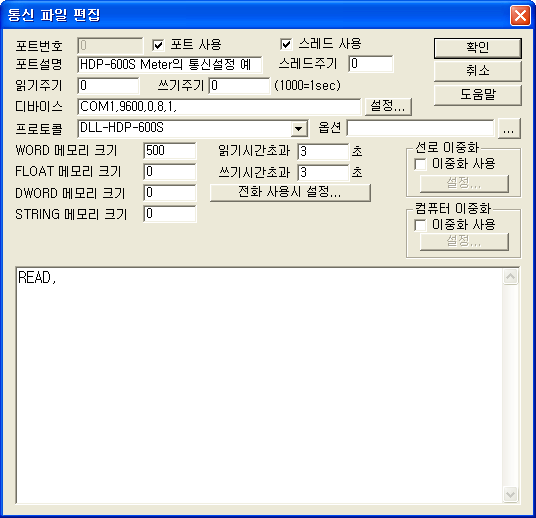

<그림 1> HD-600S 시리즈의 통신설정 예
<그림 1>은 HDP-600S 프로토콜의 통신설정 예 인데 여기서 DEVICE 설정은 포트(COM1), 통신속도(9600), PARITY BIT(0), DATA BIT(8), STOP BIT(1) 순으로 입력한다.
HD-600S 시리즈는 출력전용 Meter 이므로 통신 프로토콜의 읽기설정은 READ, 한 줄만 작성하면 된다.
HDP-600S의 디지털 출력 설정법
HD-600S 시리즈는 아날로그 출력전용 Meter이므로 디지털 출력설정은 없다.
HDP-600S의 아날로그 출력 설정법
HD-600S 시리즈의 아날로그 출력은 다음의 5가지 요소를 설정한다.
1) PORT : HD-600S 시리즈가 연결된 통신포트 번호.
2) STATION : HD-600S 시리즈에 설정된 Station 번호.
3) ADDRESS : 사용안함.
3) EXTRA 1 : 사용안함.
4) EXTRA 2 : 소수점 위치 (0 ~ 3 으로 설정). 소수점의 위치는 HD-600S 시리즈의 F1, F2 설정 스위치로 조절가능.
0 : 소수점 없음.
1 : 소수점 1자리.
2 : 소수점 2자리.
3 : 소수점 3자리.
예1) Station: 1, Extra1: 빈칸, Extra2 : 0 이라고 설정하고 ‘9999’ 의 값을 출력하면 HD-600S Meter의 1번 스테이션에 9999의 값을 표시한다. (Meter의 소수점을 없도록 설정했다고 가정)
예2) Station: 2, Extra1: 빈칸, Extra2 : 1 이라고 설정하고 ‘123.4’ 의 값을 출력하면 HD-600S Meter의 2번 스테이션에 123.4의 값을 표시한다. (Meter의 소수점 1자리로 설정했다고 가정)
예3) Station: 3, Extra1: 빈칸, Extra2 : 2 이라고 설정하고 ‘-3.45’ 의 값을 출력하면 HD-600S Meter의 3번 스테이션에 - 3.45의 값을 표시한다. (Meter의 소수점 2자리로 설정하고 Meter Type를 ‘bypo’ 로 설정 했다고 가정)
중요 : HD-6000S, HD-2000S 시리즈에 음수(Minus)값을 출력하고자 할 때, Meter Type은 ‘bypo’ 로 설정해야 원하는 출력동작이 이루어진다.
