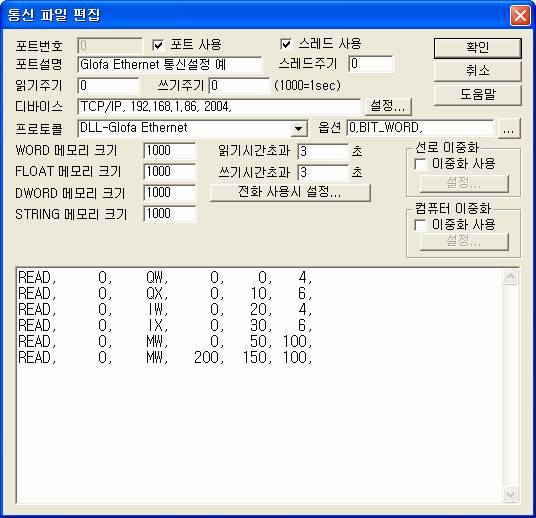

<그림 1>은 LG의 GLOFA PLC에 ETHERNET 모듈을 사용할 때의 통신파일을 작성 예이다.
<그림 1> Glofa Ethernet 통신 드라이버 설정 예
<그림 1>에서 DEVICE 의 설정은 TCP/IP, IP 어드레스, 포트번호 순으로 입력하는데 다음과 같이 입력한다.
1) 프로토콜 종류 : Ethernet 모듈은 TCP/IP, UDP/IP 등을 지원 하므로 'TCP/IP' 또는 'UDP/IP' 를 입력한다.
2) IP ADDRESS : TCP/IP (UDP/IP) 프로토콜에서 사용되는 IP ADDRESS를 입력한다. PLC 에서 설정한 IP ADDRESS 예) 162.0.9.7
3) PORT 번호 : GLOFA Ethernet 모듈에서 지정된 서비스 포트 번호를 입력한다. TCP/IP - 2004번으로 고정, UDP/IP - 2005번으로 고정.
여러 대의 컴퓨터에서 하나의 Ethernet 모듈에 접속할 수 있는데 접속 갯수는 PLC 구입 시 제공되는 프레임 편집기를 사용하여 지정할 수 있으며 IP ADDRESS, 접속 대기시간 등을 설정할 수 있다.
또한 프로토콜 옵션부에는 통신모듈이 Slave 일 때 통신 시간초과 발생여부(0 = 발생안함, 1 = 발생, 기본 = 1)와 비트 쓰기의 MW, QW 사용 시 워드(WORD) 단위 어드레스 사용여부(0 : 사용안함, BIT_WORD : 사용, 기본 = 0)를 입력한다.
주의) 통신 시간초과가 빠른 속도로( 1 초에 여러 번 ) 계속 증가하면 통신모듈이 Slave 이고 옵션 부에 통신시간 초과발생 여부를 1 ( 발생 ) 로 했을 경우이므로 옵션을 0 으로 설정해야 정상통신을 할 수 있다.
단 이중화 시스템일 경우는 통신 시간초과를 발생시켜 Master 모듈로 절체하여 사용할 수 있다.
읽기 설정 방법
다음은 GLOFA Ethernet 모듈(FNET 및 232 모듈과 동일)의 읽기 설정의 예이다.
| READ | 스테이션 | 읽을 종류 | 읽을 시작주소 | 메모리 저장위치 | 읽는 개수 | RACK 번호 | 슬롯 번호 |
READ, |
0, |
QW, |
0, |
0, |
4, |
0, |
1, |
READ, |
0, |
QX, |
0, |
10, |
6, |
0, |
1, |
READ, |
0, |
IW, |
0, |
20, |
4, |
|
|
READ, |
0, |
IX, |
0, |
30, |
6, |
|
|
READ, |
0, |
MW, |
0, |
50, |
100, |
|
|
READ, |
0, |
MW, |
200, |
150, |
100, |
|
|
1) 스테이션 : Ethernet 프로토콜은 STATION 설정이 필요 없음(0 으로 고정).
2) 읽을 종류: GLOFA PLC의 메모리 종류를 입력하는데 메모리 종류 및 내용은 <표 1> 참조
3) 읽을 주소 : 읽어올 주소 위치. 워드 및 10의 배수(QX, IX, MX) 위치
4) 메모리 저장 위치 : 읽어온 상태 값을 저장할 버퍼위치
5) 읽는 크기: 한번에 읽어올 항목 개수, 워드 수 및 10의 배수(QX, IX, MX)
6) RACK 번호: PLC 의 rack 번호.(I, Q 영역만 해당)
7) 슬롯 번호 : PLC 의 슬롯 번호.(I, Q 영역만 해당)
주의) I와 Q메모리는 RACK번호와 슬롯 번호가 있는데 이 메모리는 카드가 위치한 RACK과 슬롯이다.
영역 |
데이터 종류 |
비고 |
I |
WORD |
입력 영역. 아날로그 입력 등으로 사용. |
IX |
10 진수 |
10 진수로 정렬. 디지털 입력 등으로 사용.BIT 개념. |
Q |
WORD |
출력 영역. 아날로그 출력으로 사용. |
QX |
10 진수 |
10 진수로 정렬. 디지털 출력 등으로 사용.BIT 개념. |
M |
WORD |
메모리 영역. |
MD |
DWORD |
DWORD 데이터 메모리 영역 |
MF |
FLOAT |
FLOAT 데이터 메모리 영역 |
MF2 |
FLOAT를 Hi/Lo 바이트 형태로 읽기/쓰기 |
|
MX |
10 진수 |
10 진수로 정렬한 메모리 영역. |
<표 1> Glofa Ethernet 통신 드라이버에서 사용할 수 있는 메모리 영역

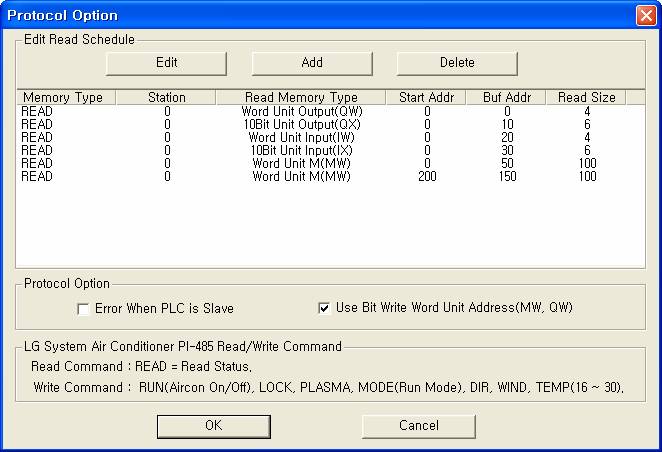

<그림 1> 프로토콜 옵션부의
아이콘을 클릭하면 <그림 2>와 같은 대화상자가 나타나는데 여기서도 읽기
스케쥴을 작성할 수 있다.
<그림 2> Glofa Ethernet 드라이버의 통신 읽기 설정 대화상자
<그림 2>의
,
,
버턴과 리스트 박스를 이용하여 읽기 형식을 작성한다.
<그림 2>의 ‘Error When PLC is Slave’ 영역에서 통신모듈이 Slave 일 때 통신 시간초과 발생여부를 설정할 수 있고 ‘Use Bit Write Word Unit Address(MW, QW)’ 영역에서 비트 쓰기의 MW, QW 사용 시 워드(WORD) 단위 어드레스 사용여부를 설정할 수 있다.

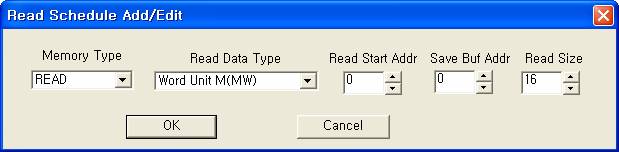

<그림 3> Glofa Ethernet 드라이버의 통신 읽기 설정 READ 추가/편집 대화상자의 예
<그림 3>는 <그림 2>의 대화상자에서 읽기 스케쥴을 추가 또는 편집할 때 나타나는 대화상자이다.
출력은 SCAN File과 상관없이 컨트롤러의 직접 ADDRESS에 쓴다.
디지털 출력 설정법
디지털 출력은 PLC의 한 접점을 ON/OFF하는 것을 의미한다.
디지털 출력 TAG 설정 시 필요한 다섯 가지
1) PORT 연결된 PORT 번호
2) Station Station 번호 ( Ethernet 모듈에서는 사용 안함 )
3) Address 출력주소.
Q, QX 영역 : 앞의 2자리는 슬롯 번호이고 뒤의 2자리는 출력주소로 사용,
MW, QW 영역 : 앞의 3자리는 워드 출력주소, 뒤의 1자리는 비트 출력주소(0 ~ F 번지). 단 비트 쓰기의 MW, QW 사용 시 워드 단위 어드레스 사용 옵션을 선택했을 경우.
기타 : 출력주소
4) Extra1 출력하고자 하는 메모리 영역
Q, QX, MX 등,
QW, MW : 워드 단위 어드레스 사용(단 옵션을 선택했을 경우)
5) Extra2 RACK 번호
Q, QX 영역에만 사용
예1) Station:0 Address:0110, Extra1:QX, Extra2:0 라고 설정하고 출력을 하면 첫번째 RACK, 2번째 슬롯(01) 의 10번째 BIT를 ON/OFF할 수 있다.
예2) Station:0 Address:1207, Extra1:MX, Extra2:0 라고 설정하고 디지털 출력을 하면 %MX1207(%MW0075.7)의 접점을 ON/OFF 할 수 있다.
아날로그 출력 설정법
아날로그 출력은 WORD나 DWORD 값을 PLC에 쓰는 것을 말한다.
아날로그 출력 TAG 설정 시 필요한 다섯 가지
1) PORT 연결된 PORT 번호
2) Station Station 번호 ( Ethernet 모듈에서는 사용 안함 )
3) Address 출력주소
Q, QX 영역 : 앞의 2자리는 슬롯 번호이고 뒤의 2자리는 출력주소로 사용,
기타 : 출력주소
4) Extra1 출력하고자 하는 메모리 영역
Q, QX, M, MX 등
5) Extra2 RACK 번호
Q, QX 영역에만 사용
예1) STATION:0, ADDRESS:0001, EXTRA1:M 으로 설정하고 값을 출력하면 M0001 번지 값을 바꿀 수 있다.

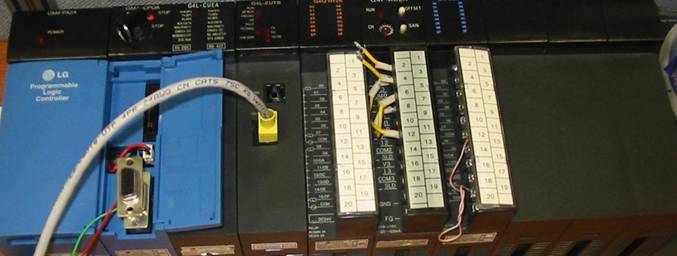

Glofa PLC의 Ethernet 통신모듈에 <그림 4>와 같이 일반적인 RJ-45 LAN 통신 케이블을 연결한다.
<그림 4> Glofa PLC의 Ethernet 통신모듈에 RJ-45 LAN 통신 케이블을 연결한 예
