국내의 LG에서 제작한 GLOFA 232/422/485 카드에 의한 통신설정 방법이다.
DEVICE 형식은 GLOFA PLC의 설정에 따라 달라진다.
통신속도 와 기타의 설정은 GLOFA PLC에 제공되는 프로그램으로 변경할 수 있는데 자세한 사용법은 GLOFA PLC 사용 설명서를 참고한다.
GLOFA READ 작성 형식
GLOFA의 통신 프로토콜의 READ 형식은 다음과 같은 인자 순으로 사용한다.
1) STATION - STATION 번호.
2) 메모리 종류 - I(입력), Q(출력), M(내부 메모리)의 3가지 중에서 선택.
3) 읽을 주소 - 읽고자 하는 영역의 시작 주소.
4) 통신 메모리 저장 위치 - 읽은 값이 저장될 ScanBuf의 위치.
5) 읽는 크기 : 읽어 들일 메모리의 크기(워드 단위)
6) rack 번호 : PLC 의 rack 번호.(I, Q 영역만 해당)
7) 슬롯 번호 : PLC 의 슬롯 번호.(I, Q 영역만 해당)
GLOFA PLC에서 사용하는 메모리 종류는 I(입력), Q(출력), M(내부 메모리)의 3가지 종류가 있다.
I와 Q메모리는 RACK번호와 슬롯 번호가 있는데 이 메모리는 카드가 위치한 RACK과 슬롯이다.

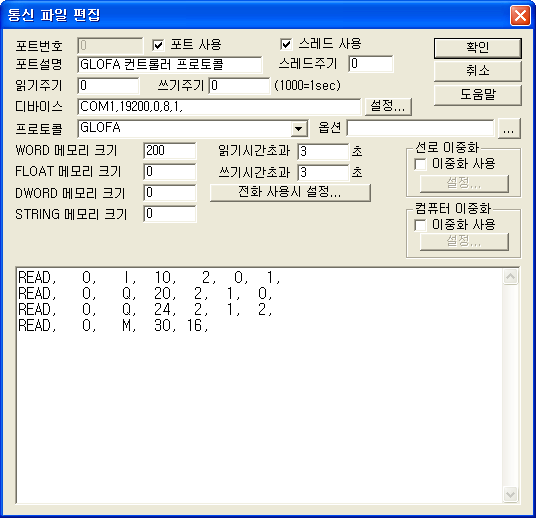

읽기 예
READ, 0, I, 10, 2, 0, 1,
READ, 0, Q, 20, 2, 1, 0,
READ, 0, Q, 24, 2, 1, 2,
READ, 0, M, 30, 16,
출력은 SCAN File과 상관없이 GLOFA 컨트롤러의 직접 ADDRESS에 쓴다.
GLOFA 디지털 출력 설정법
디지털 출력은 Q,M 영역에 할 수 있다.
디지털 출력 TAG 설정 시 필요한 설정 다섯 가지
1) PORT : 연결된 PORT 번호.
2) STATION : 컨트롤러의STATION 번호.
3) ADDRESS : 쓰고자 하는 위치.
4) EXTRA1 : 메모리 영역. (Q 또는 M 영역)
5) EXTRA2 : rack번호. (Q 영역일 때만 사용)
설정 예)
PORT : 0 Station : 1, ADDRESS : 0003, EXTRA1 : Q, EXTRA2 : 1 라고 설정 하면 GLOFA PLC의 STATION 1 번의 1번째 Rack의 0번째 카드 3번째 채널 값을 제어할 수 있게 된다.
GLOFA 아날로그 출력 설정법
아날로그 출력은 M,Q, 영역에 할 수 있다.
아날로그 출력 TAG 설정 시 필요한 다섯 가지
1) PORT : 연결된 PORT 번호.
2) STATION : STATION 번호.
3) ADDRESS : 쓰고자 하는 주소(위치).
4) EXTRA1 : 메모리 영역. (Q 또는 M 영역)
5) EXTRA2 : rack번호. (Q 영역일 때만 사용)
설정 예)
PORT : 0 Station : 1, ADDRESS : 0002, EXTRA1:M 이라고 설정하면 GLOFA PLC 의 STATION 1 번의 M 영역 내의 2번째 WORD의 값을 변경할 수 있다.
PLC와 PC간의 232케이블 연결은 약식연결을 사용하지 말고 도움말의 Serial 통신 에 나와있는 연결을 사용하여 통신을 할 수 있도록 한다. 약식연결(2,3,5)을 사용하면 통신이 되지 않는다.
또, G4L-GUEA 통신카드의 Mode 스위치를 맞게 설정해야 통신이 가능하므로 PLC하드웨어 설명서를 참고하여 알맞게 설정할 수 있도록 한다. (전용통신 모드로 설정해야 한다.)
