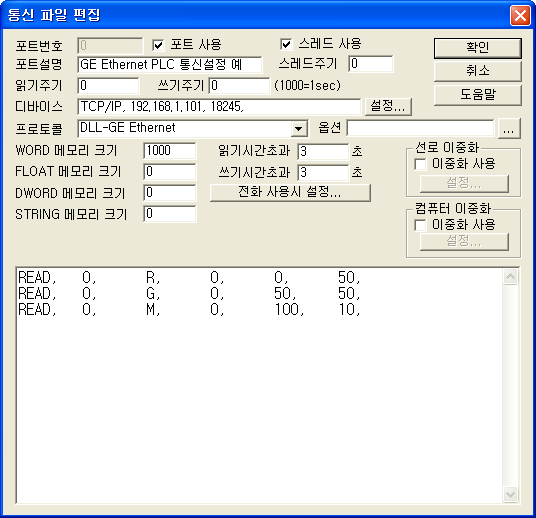

미국의 GE Fanuc Automation 에서 제작한 PLC의 Ethernet 모듈을 사용한 읽기 설정 예 인데 DEVICE 설정은 TCP/IP, IP 어드레스(192.168.1.101), 서비스 포트번호(18245 로 고정)으로 맞춘다.
프로토콜 옵션에는 통신 메모리 10/16진수로 정렬(10진수- BIT, 16진수 - 기타) 방법을 입력한다.
GE Ehternet 프로토콜의 READ 형식은 다음과 같은 방법으로 작성한다.
| READ | Station (사용안함) |
디바이스 | 읽기 시작주소 |
통신메모리 저장 위치 |
읽는크기 |
READ, |
0, |
R, |
0, |
0, |
50, |
READ, |
0, |
G, |
0, |
50, |
50, |
READ, |
0, |
M, |
0, |
100, |
10, |
1) 스테이션: 사용안함.
2) 디바이스 종류: R, AI, AQ, I, Q, T, M, SA, SB, SC, S, G.
3) 읽기 시작주소: 메모리 종류 내의 시작주소.
4) 통신 메모리 저장위치: 읽어온 값을 저장할 스캔 메모리의 위치.
5) 읽는 크기: 메모리 종류에 따라 읽는크기 설정.
디지털 출력 설정법
디지털 출력 TAG 설정 시 필요한 5 가지
1) PORT 연결된 PORT 번호(0 ~ 255)
2) Station 사용안함
3) Address 메모리의 주소.( 0001 부터 )
4) Extra 1 메모리 종류( I, Q, T, M, SA, SB, SC, G )
5) Extra 2 사용안함
예) PORT : 0 STATION : 0 ADDRESS:0001 EXTRA1:Q 라고 설정하면 GE PLC Q 영역의 첫 번째 디지털 출력을 제어할 수 있다.
아날로그 출력 설정법
아날로그 출력 TAG 설정 시 필요한 5 가지
1) PORT 연결된 PORT 번호( 0 ~ 255 )
2) Station 사용안함
3) Address 메모리의 주소.( 0001 부터 )
4) Extra 1 메모리 종류( R, AI, AQ, I, Q, T, M, SA, SB, SC, G )
5) Extra 2 사용안함
예) PORT : 0 STATION : 0 ADDRESS:0005 EXTRA1:R 라고 설정하면 GE PLC R 영역의 5 번째 아날로그 출력값을 바꿀 수 있다.
