Fire Detection Eye 통신 드라이버

Fire Detection Eye는 화재감시 장비와 통신을 위한 드라이버이다.

1. 읽기 설정

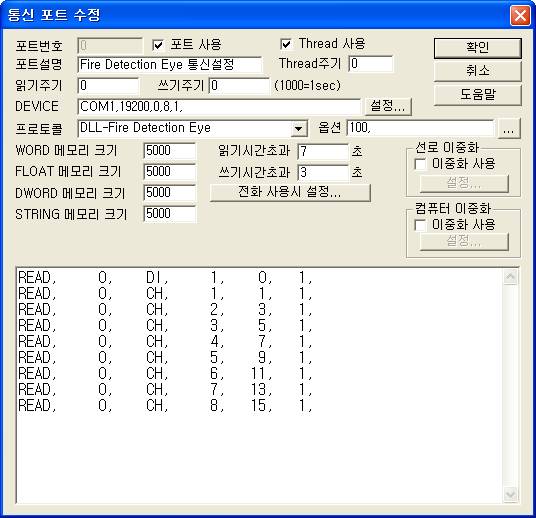

<그림 1>은 Fire Detection Eye 통신 드라이버의 통신설정 예이다.

<그림 1> Fire Detection Eye 드라이버의 통신 설정 예

<그림 1>의 디바이스 설정은 연결된 통신포트 (COM1), 통신속도(19200), 패리티 비트(0), 데이터 비트(8), 정지 비트(1) 순으로 콤마( , )로 구분하여 장비에 설정(19200, 0, 8, 1로 고정)된 값을 입력한다.

또한 옵션 부에는 DO와 ALARM 출력 값을 저장할 워드메모리 위치(0 ~ 9999 사이의 메모리 번지, 기본 = 100)를 숫자로 입력한다.

Fire Detection Eye 드라이버의 읽기 작성 형식

Fire Detection Eye 통신 드라이버의 읽기 작성 형식은 다음과 같은 인자 순으로 작성한다.

1) 장비 번호 – 사용안함. 0으로 고정.

2) 읽기 명령어 – CH, DI, STS 중에서 입력. (<표 1> 참조)

3) 시작번지 – CH 명령어 : 1 ~ 8 사이의 채널번호를 입력,

DI 명령어 : 1 = DI1 ~ 8 읽기, 2 = DI9 ~ 16 읽기,

                           STS 명령 : 사용안함.

4) 통신 메모리 저장위치 - 읽은 값이 저장될 통신 메모리 시작번지.

5) 읽은 데이터의 크기 – 항상 1로 고정.

읽기 설정 예)

READ,     0,    DI,     1,    0,   1,

READ,     0,    CH,     1,    1,   1,

READ,     0,    CH,     2,    3,   1,

READ,     0,    CH,     3,    5,   1,

READ,     0,    CH,     4,    7,   1,

READ,     0,    CH,     5,    9,   1,

READ,     0,    CH,     6,   11,   1,

READ,     0,    CH,     7,   13,   1,

READ,     0,    CH,     8,   15,   1,

<표 1>은 Fire Detection Eye 통신 드라이버의 읽기 명령어에 대한 읽은 값 저장위치와 내용이다.

<표 1> Fire Detection Eye 통신 드라이버의 읽기 명령어에 대한 읽은 값 저장위치와 내용

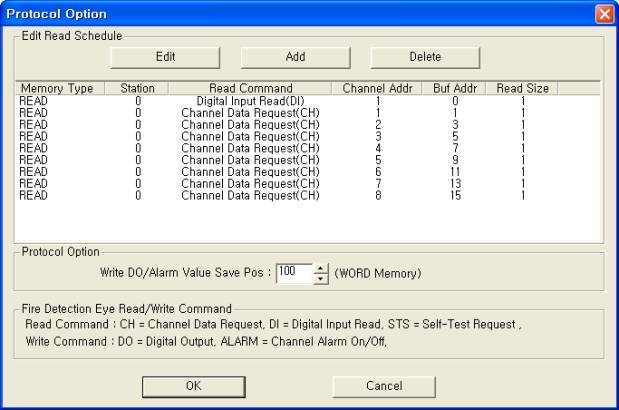

<그림 1> 프로토콜 옵션부의  아이콘을 클릭하면 <그림 2>의 대화상자가 나타나는데 여기서도 읽기 형식을 작성할 수 있다.

<그림 2> Fire Detection Eye 통신 드라이버의 읽기 설정 대화상자

<그림 2>의 , ,  버턴과 리스트 박스를 이용하여 읽기 형식을 작성한다.

<그림 2>의 ‘Write DO/Alarm Value Save Pos’ 영역에서도 DO와 ALARM 출력 값을 저장할 워드메모리 위치를 설정할 수 있다.

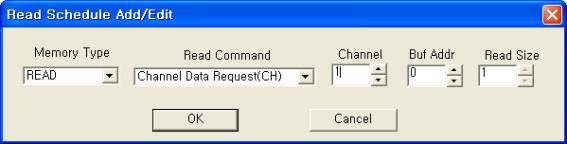

<그림 3>는 <그림 2>의 대화상자에서 읽기 형식을 추가 또는 편집할 때 나타나는 대화상자이다.

<그림 3> Fire Detection Eye 통신 드라이버의 읽기 설정 READ 추가/편집 대화상자의 예

2. 쓰기 설정

Fire Detection Eye 통신 드라이버의 쓰기 설정으로 DO/Alarm 설정 값을 변경할 수 있다.

디지털 쓰기

디지털 쓰기는 아날로그 쓰기와 동일한 방법으로 설정하고 출력 값( 0 또는 1 )만 다르다.

아날로그 쓰기

아날로그 쓰기를 위한 아날로그 출력 태그 설정 시 필요한 요소

1) Port             연결된 통신포트 번호. (COM 번호가 아님)

2) Station         사용안함. 0으로 고정.

3) Address      DO 명령어 : 디지털 출력 = 1 ~ 16 DO 번지,  아날로그 출력 = 1 ~ 2 바이트 단위 설정( 1 = DO1 ~ 8,  2 = DO9 ~ 16 출력 ),

ALARM 명령어 : 1 ~ 8 사이의 Alarm 출력번지를 설정.

STS 명령어 : 사용안함.

4) Extra1          DO, ALARM, STS 중에서 설정.(<표 2> 참조)

5) Extra2          STS 명령어 : Self-Test 후 읽은 현재 값 저장 시작번지(<표 1> 참조)

기타 명령어 : 사용안함.

<표 2>는 Fire Detection Eye 통신 드라이버의 쓰기 명령어 종류와 설정 값이다.

<표 2> Fire Detection Eye 통신 드라이버의 쓰기 명령어 종류와 설정 값

설정 예1)

PORT : 0   STATION : 0   ADDRESS : 0001  EXTRA1 : DO  EXTRA2 : 0 으로 설정하고 디지털 출력을 하면 0 번 포트에 연결된 Fire Detection Eye 장비의 DO1 번을 제어(ON/OFF)할 수 있다.

설정 예2)

PORT : 0   STATION : 0   ADDRESS : 0005  EXTRA1 : DO  EXTRA2 : 0 으로 설정하고 디지털 출력을 하면 0 번 포트에 연결된 Fire Detection Eye 장비의 DO5 번을 제어(ON/OFF)할 수 있다.

설정 예3)

PORT : 0   STATION : 0   ADDRESS : 0001  EXTRA1 : DO  EXTRA2 : 0 으로 설정하고 아날로그 출력을 하면 0 번 포트에 연결된 Fire Detection Eye 장비의 DO1 ~ 8 번의 8개를 동시에 제어(0 ~ 255 사이 값을 출력)할 수 있다.

설정 예4)

PORT : 0   STATION : 0   ADDRESS : 0001  EXTRA1 : ALARM  EXTRA2 : 0 으로 설정하고 디지털 출력을 하면 0 번 포트에 연결된 Fire Detection Eye 장비의 ALARM1 번을 제어(ON/OFF)할 수 있다.

설정 예5)

PORT : 0   STATION : 0   ADDRESS : 0008  EXTRA1 : ALARM  EXTRA2 : 0 으로 설정하고 디지털 출력을 하면 0 번 포트에 연결된 Fire Detection Eye 장비의 ALARM8 번을 제어(ON/OFF)할 수 있다.

주의) DO 출력 값은 DO와 ALARM 출력 값을 저장할 워드메모리 + 0 번지에 출력한 값을 계산하여 저장하고,

ALARM 출력 값은 DO와 ALARM 출력 값을 저장할 워드메모리 + 1 번지에 각각 저장한다.

단 저장된 DO와 ALARM 출력 값은 내부적으로 계산된 값을 저장하므로 장비전원을 새로 투입하거나 통신 드라이버 처음 시작 시 등의 경우에는 실제 값과 저장 값이 틀릴 수도 있다.

3. 통신 케이블 및 기본전원 연결

Fire Detection Eye 장비에 통신 케이블과 기본전원은 다음과 같이 연결한다.

시리얼(RS-485) 통신케이블 연결

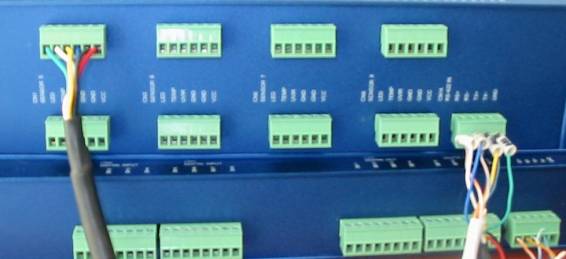

<그림 4>와 같은 Fire Detection Eye 장비의 RS-422 단자에 컴퓨터의 RS-422 통신 케이블을  연결한다.

<그림 4> Fire Detection Eye 장비에 RS-422 통신케이블 등을 연결한 모습

기본전원 연결

Fire Detection Eye 장비의 기본전원 입력부에 220V AC 전원을  연결한다.

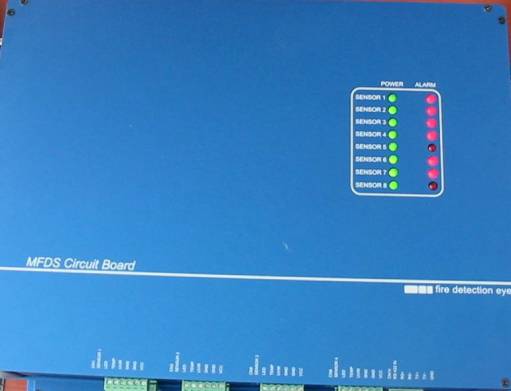

<그림 5>는 Fire Detection Eye 장비의 모습이다.

<그림 5> Fire Detection Eye 장비의 모습
