FARA n 시리즈는 삼성전자에서 개발한 PLC 이다.
이 프로토콜은 FARAn 알파계열에서만 사용하고, FARAn PLUS계열은 SPC-300 프로토콜을 사용한다.
DEVICE 의 통신 속도 PLC설정에 따라 달라진다. CPU 통신 단자를 이용할 때는 19200, 1, 8, 1, 을 사용하거나 9600, 1, 8, 1,을 사용해야 한다. CPU 통신카드를 사용하여 통신을 할 때는 통신카드의 설정에 따라 달라진다.
FARA-N PLC의 READ 작성형식
FARA-N 의 통신 프로토콜 READ 작성형식은 다음과 같은 인자 순으로 작성한다.
1) STATION - CPU에 있는 Ladder 단자와 통신할 경우는 항상 238(0xEE)을 사용하고 CPU 통신모듈을 사용하여 통신할 경우는 해당 국번을 사용한다. (1~63)
2) 메모리 종류 - 읽을 메모리의 종류. (X, Y, R, L, T, C, DT, FL, Ld, IX, IY, SV, EV, ID...)
3) 읽을 주소 - 읽어올 PLC 메모리의 시작 위치.
4) 통신 메모리 저장 위치 - 읽은 값이 저장될 ScanBuf의 위치.
5) 읽을크기 - 한번에 읽어올 워드 수.

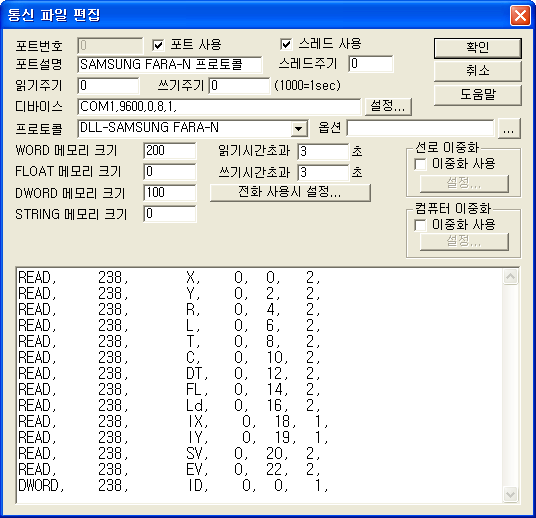

READ 예)
READ, 238, X, 0, 0, 2,
READ, 238, Y, 0, 2, 2,
READ, 238, R, 0, 4, 2,
READ, 238, L, 0, 6, 2,
READ, 238, T, 0, 8, 2,
READ, 238, C, 0, 10, 2,
READ, 238, DT, 0, 12, 2,
READ, 238, FL, 0, 14, 2,
READ, 238, Ld, 0, 16, 2,
READ, 238, IX, 0, 18, 1,
READ, 238, IY, 0, 19, 1,
READ, 238, SV, 0, 20, 2,
READ, 238, EV, 0, 22, 2,
DWORD, 238, ID, 0, 0, 1,
FARA-N PLC 에서 읽을 수 있는 메모리 종류
| 메모리종류 | 설명 | 읽기 | 비트쓰기 | 워드쓰기 |
| X | 외부 입력 데이터 | 가능 | 불가능 | 불가능 |
| Y | 외부 출력 데이터 | 가능 | 가능 | 가능 |
| R | 내부릴레이 데이터 | 가능 | 가능 | 가능 |
| L | 링크릴레이 데이터 | 가능 | 가능 | 가능 |
| T | 타이머 접점 | 가능 | 불가능 | 불가능 |
| C | 카운터 접점 | 가능 | 불가능 | 불가능 |
| DT | 데이터 레지스터 | 가능 | 불가능 | 가능 |
| FL | 파일 레지스터 | 가능 | 불가능 | 가능 |
| Ld | 링크 레지스터 | 가능 | 불가능 | 가능 |
| IX | 인덱스 레지스터(X) | 가능 | 불가능 | 가능 |
| IY | 인덱스 레지스터(Y) | 가능 | 불가능 | 가능 |
| SV | 타이머/카운터 설정치 | 가능 | 불가능 | 가능 |
| EV | 타이머/카운터 경과치 | 가능 | 불가능 | 가능 |
| ID | 2워드 인덱스 레지스터 | 가능 | 불가능 | 가능 |
FARA-N 의 디지털 출력 설정법
TAG 설정 시 필요한 설정 4 가지
1) PORT : PLC에 연결된 PORT 번호.
2) STATION : PLC Station 번호(238 또는 1 ~ 63).
3) ADDRESS : 출력주소.
4) EXTRA 1 : 출력메모리 영역. (Y, R, L)
설정 예)
PORT:0, station:238, ADDRESS:0000, Extra1:Y 라고 설정하고 ON이나 OFF출력을 행하면 PLC
메모리 영역 Y0000이 제어된다.
FARA-N 의 아날로그 출력 설정법
TAG 설정 시 필요한 설정 5 가지
1) PORT : PLC에 연결된 PORT 번호.
2) STATION : PLC Station 번호(238 또는 1 ~ 63).
3) ADDRESS : 출력주소.
4) EXTRA 1 : 출력메모리 영역.(Y,R,L,DT,FL,Ld,IX,IY,ID,SV,EV)
5) EXTRA 2 : DT, FL, Ld 는 Address를 5 자리까지 사용하므로 출력하고자 하는 Address가 9999를 넘었을 때 일만 자리 값을 쓴다 ( 1 ~ 9 )
설정 예1)
PORT:0, Station:238, Address:0010, Extra1:SV 라고 설정하고 운전하면 PLC메모리의 타이머 설정치 0010의 메모리값이 변경된다.
설정 예2)
PORT:0, Station:238, Address:0123, Extra1:DT, Extra2:1 이라고 설정하고 운전하면 PLC메모리의 DT10123 의 메모리값을 변경할 수 있다.
