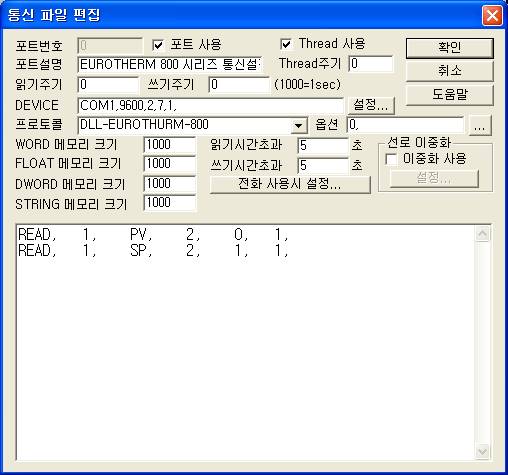

<그림 1>은 EUROTHERM CONTROLS의 800 Series 호환 장비를 사용할 때의 통신파일 편집 예이다.
<그림 1> EUROTHERM 800 통신파일 편집 예
<그림 1>에서 DEVICE 영역은 컨트롤러와 연결된 통신포트( COM1 ), 설정된 통신속도( 9600 bps), Parity Bit ( 2 ), Data Bit ( 87), Stop Bit ( 1 ) 순으로 입력한다.
EUROTHERM800 통신 드라이브의 의 읽기 작성 형식
EUROTHERM800통신 드라이브의 읽기 형식은 다음과 같은 인자 순으로 사용한다.
| READ | 그룹 ID | 명령어 | UNIT ID | 메모리저장위치 | 읽는 개수 |
| READ, | 1, | PV, | 2, | 0, | 1, |
| READ, | 1, | SP, | 2, | 1, | 1, |
1) 그룹 ID : EUROTHERM 800 장비의 그룹(GROUP) ID 번호.
2) 읽을 종류: 읽을 명령어 종류. ( <표 1> 참조 )
PV, SP 등.
3) 읽을 주소 : EUROTHERM 800 장비의 UNIT ID 번호.
4) 메모리 저장 위치 : 읽어온 상태 값을 저장할 메모리 번지.
5) 읽는 크기: 한번에 읽어올 항목 수. ( 항상 1로 고정 )
| 명령어 종류 | 내 용 | 읽기/쓰기 |
| PV | Process Variable 1 | 읽기 |
| SP | Active Setpoint | |
| ER | Error(absolute : PV-SP) | |
| SV | Process Variable 2 | |
| DR | Derived Radio | |
| OP | Output Demand | 읽기/쓰기 |
| SW | Status Word | |
| OS | Optional Status Word(Hex) | |
| XS | Extended Status Word(Hex) | |
| SL | Internal Setpoint 1 | |
| L2 | Internal Setpoint 2 | |
| RI | Remote Setpoint | |
| RT | Remote Setpoint Trim | |
| 1A | Alarm Setpoint 1 | |
| 2A | Alarm Setpoint 2 | |
| HO | Output 1 Maximum Limit | |
| LO | Output 2 Maximum Limit | |
| OR | Output Rate Change limit | |
| HS | Setpoint Limit High | |
| LS | Setpoint Limit Low | |
| H2 | Setpoint 2 Limit High(cascade) | |
| L2 | Setpoint 2 Limit Low(cascade) | |
| RB | Setpoint Bias(Ratio) | |
| XP | Proportional Band 1 | |
| TI | Internal Time 1 | |
| MR | Manual Reset 1 | |
| TD | Derivative Time 1 | |
| DB | ON/OFF Deadband | |
| RG | Relative Cool Gain 1 | |
| P2 | Proportional Band 2 | |
| I2 | Internal Time 2 | |
| R2 | Manual Reset 2 | |
| D2 | Derivative Time 2 | |
| G2 | Relative Cool Gain 2 | |
| HB | Cutback High | |
| LB | Cutback Low | |
| HC | Heat/Cool Deadband | |
| CH | Output 1 Cycle Time | |
| CC | Output 2 Cycle Time | |
| IF | Input Filter | |
| BP | Default Input 1 break output | |
| 2B | Default Input 2 break output | |
| PE | Input 1 Pyrometer Emmissivity | |
| 2E | Input 2 Pyrometer Emmissivity | |
| SC | Security Code | |
| V0 | Software version | |
| II | Instrument Identifier (Hex) | 읽기 |
| 1H | Display Maximum | |
| 1L | Display Minimum |
<표 1> EUROTHERM 800 장비의 대표적인 명령어 종류 (800 Series 기준)
EUROTHERM800 통신 드라이브의 디지털 출력 설정법
아날로그 출력과 설정내용이 동일하고 출력 값만 (0 또는 1) 다르다.
EUROTHERM800프로토콜의 아날로그 출력 설정법
아날로그 출력 TAG 설정 시 필요한 설정 다섯 가지
1) PORT : EUROTHERM 800 장비를 설정한 통신포트 번호. ( 0 ~ 255)
2) STATION : EUROTHERM 800 장비의 그룹(GROUP) ID 번호. ( 0 ~ 99 )
3) ADDRESS : EUROTHERM 800 장비의 UNIT ID 번호. ( 0 ~ 99 : 10진수)
4) EXTRA 1 : 읽을 명령어 종류. <표 1> 의 쓰기 가능 명령어만 출력 가능.
OP, SW, SL 등
5) EXTRA 2 : 16진수 출력사용여부.
1 : 16진수 출력,
기타 : 10진수.
설정 예1)
PORT : 0 , STATION : 1, ADDRESS : 0002, EXTRA 1 : OP, EXTRA 2 : 빈칸 이라고 설정하고 아날로그 출력을 하면 0번 포트, 1번 Group ID, 2번 Unit ID 의 EUROTHERM 800 장비의 Output Deadband 값을 설정한 값으로 변경할 수 있다.
설정 예2)
PORT : 0 , STATION : 1, ADDRESS : 0002, EXTRA 1 : SW, EXTRA 2 : 1 이라고 설정하고 8000h (32768 : 10진수) 아날로그 값을 출력하면 0번 포트, 1번 Group ID, 2번 Unit ID 의 EUROTHERM 800 장비의 Status Word 값을 설정한 값으로 변경할 수 있다.
설정 예3)
PORT : 0 , STATION : 1, ADDRESS : 0002, EXTRA 1 : OP, EXTRA 2 : 빈칸 이라고 설정하고 61.9의 아날로그 값을 출력하면 0번 포트, 1번 Group ID, 2번 Unit ID 의 EUROTHERM 800 장비의 Output Deadband 값을 설정한 값으로 변경할 수 있다.
