Data Send from Master 는 상황판에 특정한 데이터를 전송하기 위한 통신 드라이버이다.
<그림 1>은 Data Send from Master 통신 드라이버의 통신설정 예이다.

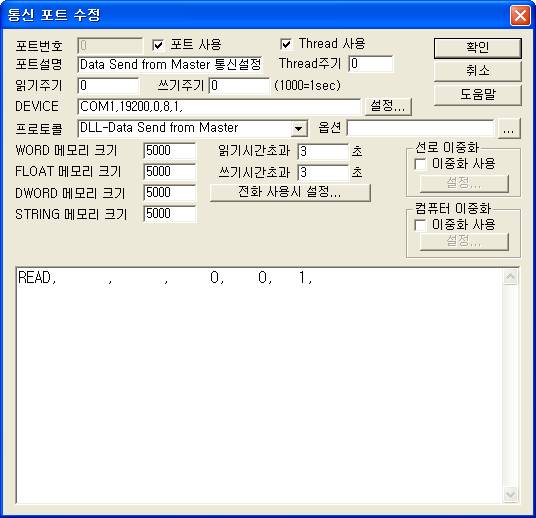

<그림 1> Data Send from Master 드라이버의 통신 설정 예
<그림 1>의 디바이스 설정은 통신포트( COM1 ), 통신속도( 19200 ), 패리티 비트( 0 ), 데이터 비트( 8 ), 정지 비티( 1 ) 순으로 장비에 설정된 값을 입력한다.
Data Send from Master 드라이버의 읽기 작성 형식
Data Send from Master 통신 드라이버의 읽기 작성는 Read 한 줄만 입력한다.
쓰기 설정으로 상황판 장비에 특정한 값을 전송하여 표시할 수 있다.
디지털 쓰기
디지털 쓰기는 아날로그 쓰기와 설정 내용이 동일하고 출력 값(0 또는 1)만 다르다.
아날로그 쓰기
아날로그 쓰기를 위한 아날로그 출력 태그 설정 시 필요한 요소
1) Port 연결된 통신포트 번호. (COM 번호가 아님)
2) Station DATA(또는 E3) 명령어의 표출 항목 설정. 기타 명령어는 사용안함.
1 = 댐 수위(cm 단위)
2 = 현재 출력(W 단위)
3 = 연간 누적 발전량(W 단위)
4 = 전체 누적 발전량(W 단위)
3) Address 출력한 값을 저장할 메모리 번지. (WORD/DWORD/FLOAT 메모리에 같이 저장)
4) Extra1 출력 명령어.
ONOFF 또는 16 : 상황판(전광판) 화면 ON/OFF 명령어, ( 출력 값 = 0 또는 1 )
LED 또는 1A : 상황판(전광판) 밝기 제어 명령어, ( 출력 값 = 0 ~ 255 )
DATA 또는 E3 : 상황판(전광판) 화면 ON/OFF 명령어( 출력 값 = 더블 워드 값 )
5) Extra2 DATA 또는 E3 명령어 일 때 색상 값 설정. 1 = G(green), 2 = Y(yellow), 0, 기타 = R(red)
기타 명령어 : 사용안함.
설정 예1)
PORT : 0 STATION : 0 ADDRESS : 0000 EXTRA1 : ONOFF EXTRA2 : 로 설정하고 아날로그 출력을 하면 0 번 포트에 연결된 상황판 화면의 ON/OFF 제어를 할 수 있다. 출력한 값은 0번지 WORD/DWORD/FLOAT 메모리에 보관한다.
설정 예2)
PORT : 0 STATION : 0 ADDRESS : 0001 EXTRA1 : LED EXTRA2 : 로 설정하고 아날로그 출력을 하면 0 번 포트에 연결된 상황판의 밝기를 조절 할 수 있다. 출력한 값은 1번지 WORD/DWORD/FLOAT 메모리에 보관한다.
설정 예2)
PORT : 0 STATION : 1 ADDRESS : 0002 EXTRA1 : DATA EXTRA2 : 0 으로 설정하고 아날로그 출력을 하면 0 번 포트에 연결된 상황판에 댐 수위를 R(red) 색으로 표시할 수 있다. 출력한 값은 2번지 WORD/DWORD/FLOAT 메모리에 보관한다.
설정 예3)
PORT : 0 STATION : 2 ADDRESS : 0003 EXTRA1 : DATA EXTRA2 : 0 으로 설정하고 아날로그 출력을 하면 0 번 포트에 연결된 상황판에 현재 출력을 R(red) 색으로 표시할 수 있다. 출력한 값은 3번지 WORD/DWORD/FLOAT 메모리에 보관한다.
설정 예4)
PORT : 0 STATION : 3 ADDRESS : 0004 EXTRA1 : DATA EXTRA2 : 1 으로 설정하고 아날로그 출력을 하면 0 번 포트에 연결된 상황판에 연간 누적 발전량을 G(green) 색으로 표시할 수 있다. 출력한 값은 4번지 WORD/DWORD/FLOAT 메모리에 보관한다.
설정 예5)
PORT : 0 STATION : 4 ADDRESS : 0005 EXTRA1 : DATA EXTRA2 : 2 으로 설정하고 아날로그 출력을 하면 0 번 포트에 연결된 상황판에 전체 누적 발전량을 Y(yellow) 색으로 표시할 수 있다. 출력한 값은 5번지 WORD/DWORD/FLOAT 메모리에 보관한다.
