동영 (DYS_MDC) GRAPHIC 컨트롤러의 통신속도는 9600, 0, 8, 1,로 되어 있다.
DYS_MDC의READ 작성형식
DYS_MDC GRAPHIC 컨트롤러는 쓰기 전용 이므로 READ 작성은 READ, 한 줄만 있으면 된다.

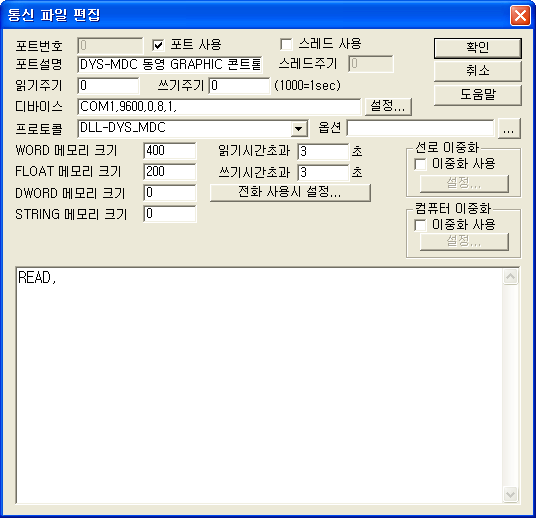

DYS_MDC 통신파일 작성 예
동영 (DYS_MDC) GRAPHIC 컨트롤러의 통신속도는 9600, 0, 8, 1,로 되어 있다.
DYS_MDC 의 디지털 출력 설정법
디지털 출력 TAG 설정 시 필요한 설정 2 가지
1) PORT : 컨트롤러에 연결된 PORT 번호.
2) ADDRESS : 출력번지(0000 ~ 1600).
설정 예)
Port:0, Address:0000 라고 설정하면 동영 GRAPHIC 컨트롤러의 첫 번째 ADDRESS 값을 제어(ON/OFF) 할 수 있다.
DYS_MDC 의 아날로그 출력 설정법
아날로그 출력 TAG 설정 시 필요한 4 가지
1) PORT : 컨트롤러에 연결된 PORT 번호.
2) ADDRESS : 출력번지(0000 ~ 0999).
3) EXTRA 1 : 소수점 위치. (프로토콜에서 지정한 소수점 : 0 ~ 3)
4) EXTRA 2 : 소수점 위치. (소프트 웨어에서 지정한 소수점 : 0 ~ 3)
설정 예)
Port:0, ADDRESS:0000, EXTRA2:1 으로 설정하면 동영 GRAPHIC 컨트롤러 첫 번째 번지의 숫자 표시기에 지정한 값을 쓸 수 있다.
