Dupline 은 Carlo Gavazzi 사에서 개발된 Controller이다.
Dupline 컨트롤러는 통신모듈인 Optolink 와 G3890 2가지 방법으로 계기와 컴퓨터와의 통신을 한다.
G3890은 밑에 있는 Dip 스위치를 사용하여 통신속도를 변경할 수 있다. (9600, 19200 두 가지 사용)
G3890 0030 모델일 경우는 전면에 있는 키를 사용하여 속도록 변경할 수 있다. (1200, 2400, 4800, 9600)
그리고 통신을 pc_c 모드로 설정해 놓아야 통신을 할 수 있으므로 주의하기 바란다.
통신 속도 등의 스위치 설정은 DUPLINE 설명서를 참고한다.
DUPLINE G3890의READ 작성형식
DUPILINE G3890 의 통신 프로토콜 READ 작성형식은 다음과 같은 인자 순으로 작성한다.
| 1) STATION | 사용 안함 | |
| 2) 메모리 종류 | 읽을 영역의 종류. | DT, DO, AC, AE, AO 등 |
| 3) 읽을 주소 | 메모리 종류 | 0 = Byte 읽기 1 = WORD 읽기 2 = DWORD 일기 |
| 4) 통신 메모리 저장 위치 | 읽은 값이 저장될 ScanBuf의 위치. | |
| 5) 읽을크기 | 16 | 항상 16으로 고정. |

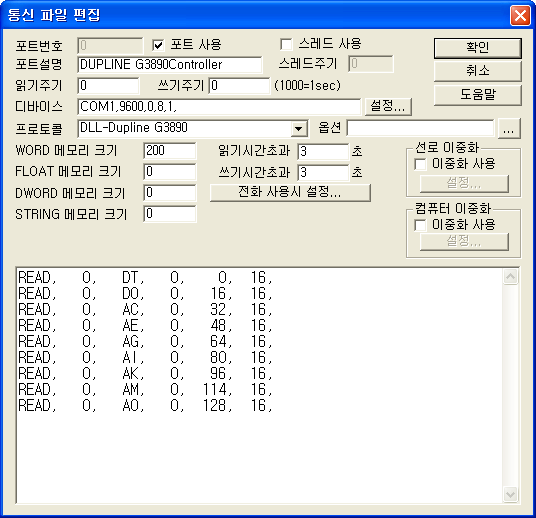

READ 예)
READ, 0, DT, 0, 0, 16,
READ, 0, DO, 0, 16, 16,
READ, 0, AC, 0, 32, 16,
READ, 0, AE, 0, 48, 16,
READ, 0, AG, 0, 64, 16,
READ, 0, AI, 0, 80, 16,
READ, 0, AK, 0, 96, 16,
READ, 0, AM, 0, 114, 16,
READ, 0, AO, 0, 128, 16,
출력은 SCAN File과 상관없이 DUPLINE의 직접 ADDRESS에 쓴다.
DUPLINE G3890 디지털 출력 설정법
디지털 출력 TAG 설정 시 필요한 설정 3 가지
1) PORT : 컨트롤러에 연결된 PORT 번호.( 0 ~ 255 )
2) ADDRESS : 채널번호. (0 ~ 7)
3) EXTRA 1 : 영역번호. (A, B, C ... P)
설정 예)
PORT : 0, ADDRESS : 0002 EXTRA1 : H 라고 설정하면 Dupline의 H영역의Bit2 H3 채널을 ON/OFF할 수 있다.
DUPLINE G3890 아날로그 출력 설정법
아날로그 출력 TAG 설정 시 필요한 2 가지
1) PORT : 콘트롤러 연결된 PORT 번호.
2) EXTRA 1 : 영역번호. (A, B, C ... P)
설정 예)
PORT : 0, EXTRA1 : K 라고 설정하면 Dupline의 K 영역값을 조절할 수 있다.
1) G3890은 통신응답이 2초 정도 걸리므로 읽기시간초과와 쓰기시간초과를 반드시 3초 이상으로 해야 한다. 그렇지 않으면 통신이 끝나기 전에 통신시간 초과 오류가 날 수 있다.
2) G3890 0030 모델일 경우는 통신을 pc_c 모드로 설정해 놓아야 통신을 할 수 있으므로 주의하기 바란다. (이것은 G3890 전면 판에 있는 키패드를 이용하여 설정할 수 있다.
