DPTH-100T Inverter 통신 드라이버

DPTH-100T Inverter는 국내 디아이케이㈜의 태양광 인버터 장비와 통신을 위한 드라이버이다.

1. 읽기 설정

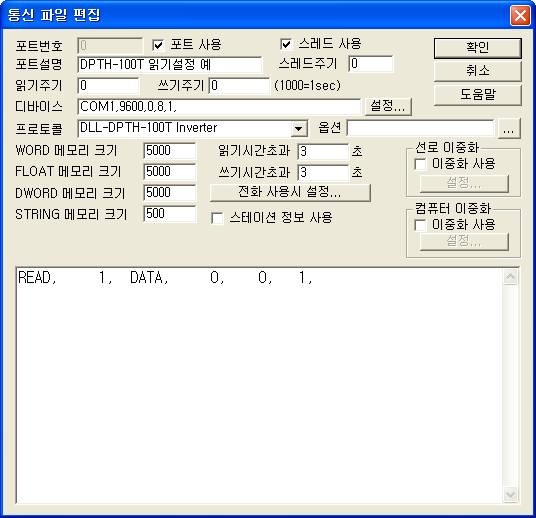

<그림 1>은 Syscall FT5010 통신 드라이버의 통신파일 편집 예이다.

<그림 1> DPTH-100T Inverter 드라이버의 통신파일 편집 예

<그림 1>의 디바이스 설정은 연결된 통신포트(COM1), 통식속도(9600), 패리티 비트(0), 데이터 비트(8), 정지 비트(1), 순으로 콤마( , )로 구분하여 장비에 설정된 값을 입력한다.

DPTH-100T Inverter 통신 드라이버의 읽기 형식

DPTH-100T Inverter 통신 드라이버의 읽기 형식은 다음과 같은 인자 순으로 사용한다.

1)      STATION – 0 ~ 255 사이의 장비번호를 입력.

2)      읽기 종류 – DATA 로 고정.

3)      읽을 주소 – 사용안함.

4)      통신 메모리 저장 위치 – 사용안함.

5)      읽는 크기 - 읽어올 데이터 수. (항상 1로 설정, <표 1> 참조)

읽기 예

READ,     1,     DATA,     0,    0,   1,

<표 1>은 DPTH-100T Inverter 통신 드라이버 DATA 읽기명령의 읽은 값 저장위치와 내용이고 <표 2> STATUS 및 FAULT의 비트별 상태 값이다.

<표 1> DPTH-100T Inverter 통신 드라이버 DATA 읽기명령의 읽은 값 저장위치와 내용

                                                      <표 2> STATUS 및 FAULT 의 비트별 상태 값

DPTH-100T Inverter 통신 드라이버의 읽은 값은 WORD/DWORD/FLOAT 메모리에 동일한 값(저장형식만 다름)이 저장한다.

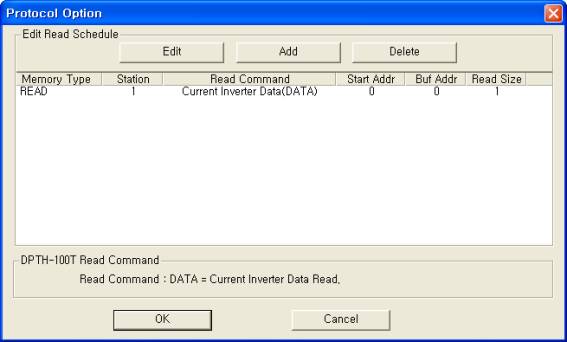

<그림 1> 프로토콜 옵션부의  아이콘을 클릭하면 <그림 2>의 대화상자가 나타나는데 여기서도 읽기 형식을 작성할 수 있다.

<그림 2> > DPTH-100T Inverter 드라이버의 옵션 대화상자의 예

<그림 2>의 , ,  버턴과 리스트 박스를 이용하여 읽기 형식을 작성한다.

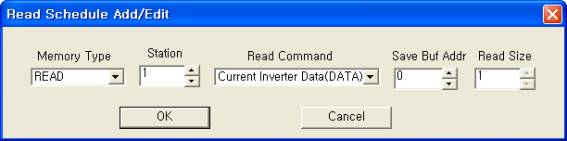

<그림 3> DPTH-100T Inverter 드라이버의 통신 읽기 설정 추가/편집 대화상자의 예

<그림 3>은 <그림 2>의 대화상자에서 읽기 스케쥴을 추가 또는 편집할 때 나타나는 대화상자이다.

2. 쓰기 설정

DPTH-100T Inverter 통신 드라이버의 쓰기 설정은 없다.
