DONGA Hitech Smart RPPS는 국내 ㈜동아하이텍의 정류기 컨트롤러와 통신을 위한 드라이버이다.
<그림 1>은 DONGA Hitech Smart RPPS 통신 드라이버의 통신설정 예이다.

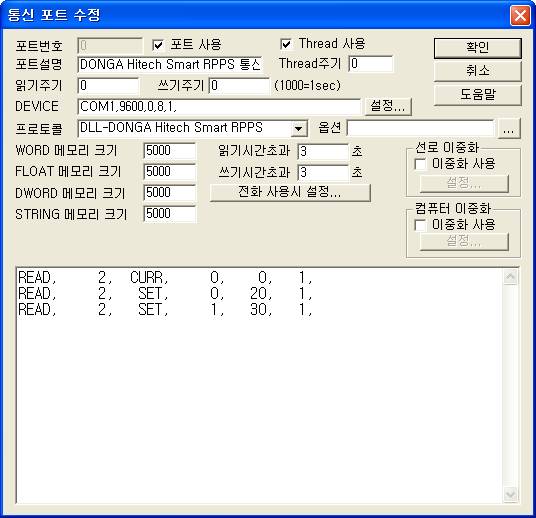

<그림 1> DONGA Hitech Smart RPPS 드라이버의 통신 설정 예
<그림 1>의 디바이스 설정은 연결된 통신포트(COM1), 통신속도(9600), 패리티 비트(0), 데이터 비트(8), 정지 비트(1) 순으로 장비에 설정(9600, 0, 8, 1로 고정)된 값을 입력한다.
DONGA Hitech Smart RPPS 드라이버의 읽기 작성 형식
HJ RCU 통신 드라이버의 읽기 작성 형식은 다음과 같은 인자 순으로 작성한다.
1) 장비의 통신 국번 – 0 ~ 15 번 사이의 장비국번을 입력.
2) 읽을 데이터 형식 – CURR, SET 중에서 입력. (<표 1> 참조)
3) 읽을 스텝번지 – 읽을 데이터 형식이 SET 일 경우에 0 ~ 9의 읽을 스텝번호를 입력.
4) 통신 메모리 저장 위치 - 읽은 값이 저장될 통신 메모리 시작번지.
5) 읽을 크기 – 1로 설정. CURR, SET 읽을 데이터 형식에 따라 고정. (<표 1> 참조)
읽기 설정 예)
READ, 2, CURR, 0, 0, 1,
READ, 2, SET, 0, 20, 1,
READ, 2, SET, 1, 30, 1,
<표 1>은 DONGA Hitech Smart RPPS 통신 드라이버의 CURR 읽기 명령어의 읽은 데이터 저장위치와 내용이고 <표 2>는 SET 읽기 명령어의 읽은 데이터 저장위치와 내용이다.
| 저장위치 | 저장내용 | 저장 값 |
비고 |
| 저장위치 + 0 | 상태 레지스터 | 0 Bit = 정류기 ON(1)/Pause(0), 1 Bit = 운전 모드 CC(1)/CV(0), 2 Bit = CC 모드의 HIGH(1)/LOW(0) |
|
| 저장위치 + 1 | 종료스텝 번호 | 0 ~ 9 사이의 값 |
|
| 저장위치 + 2 | 운전위치/Fault 유무 | 0 Bit = 운전위치 Local(1)/Remote(0), 1 Bit = Fault 유무 유(1)/무(0), |
읽기 전용 |
| 저장위치 + 3 | 전산전력계 Reset/정류기 종료 후 스텝 0 | 0 Bit = Ah Reset, ON 일 때 Reset 1 Bit = 정류기 종료 후 스텝 0(ON일 때) |
쓰기 전용 (ON 일 때 설정됨) |
| 저장위치 + 4 | 현재 스텝번호 | 0 ~ 9 번의 스텝번호 |
|
| 저장위치 + 5 | 스텝진행 시간 | 초 단위의 스텝진행 시간 |
0 ~ 999999 사이 값 |
| 저장위치 + 6 | Feedback Pos-Curr | Feedback Pos-Curr 값 |
0 ~ 9999 사이 값 |
| 저장위치 + 7 | Feedback Pos-Volt | Feedback Pos-Volt 값 |
|
| 저장위치 + 8 | Feedback Neg-Curr | Feedback Neg-Curr 값 |
|
| 저장위치 + 9 | Feedback Neg-Volt | Feedback Neg-Volt 값 |
|
| 저장위치 + 10 | MAmp-Hour | Mamp-Hour 값 |
실제 값 = 현재값/1000 |
<표 1> DONGA Hitech Smart RPPS 통신 드라이버의 CURR 읽기 명령어의 읽은 데이터 저장위치와 내용
| 저장위치 | 저장내용 | 저장 값 | 비고 |
| 저장위치 + 0 | 스텝운전 설정시간 | 초 단위의 운전 설정시간 | 0 ~ 999999 사이 값 |
| 저장위치 + 1 | Pos-Time | Pos-Time 값(ms 단위) | 1 ~ 9999 ms |
| 저장위치 + 2 | Neg-Time | Neg-Time 값(ms 단위) | 0 ~ 9999 ms |
| 저장위치 + 3 | Off-Time | Off-Time 값(ms 단위) | |
| 저장위치 + 4 | Pos-Volt | Pos-Volt 값(mA 단위) | 0 ~ 9999 mA |
| 저장위치 + 5 | Neg-Volt | Neg-Volt 값(mA 단위) | |
| 저장위치 + 6 | Pos-High-Curr | Pos-High-Curr 값(mA 단위) | |
| 저장위치 + 7 | Neg-High-Curr | Neg-High-Curr 값(mA 단위) | |
| 저장위치 + 8 | Pos-Low-Curr | Pos-Low-Curr 값(mA 단위) | 0 ~ 100 mA |
| 저장위치 + 9 | Neg-Low-Curr | Neg-Low-Curr 값(mA 단위) |
<표 2> DONGA Hitech Smart RPPS 통신 드라이버의 SET 읽기 명령어의 읽은 데이터 저장위치와 내용
주의) DONGA Hitech Smart RPPS 통신 드라이버로 읽은 값은 자료저장 위치 WORD/DWORD/FLOAT 메모리에 같은 값이( 값 형식만 다름 ) 저장된다.
<그림 1> 프로토콜 옵션부의
아이콘을 클릭하면 <그림 2>의 대화상자가 나타나는데 여기서도
읽기 형식을 작성할 수 있다.

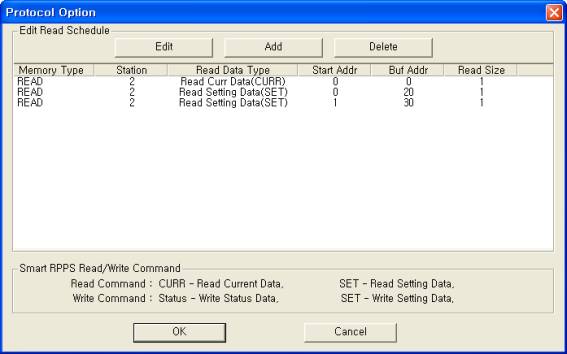

<그림 2> DONGA Hitech Smart RPPS 통신 드라이버의 읽기 설정 대화상자
<그림 2>의
,
,
버턴과 리스트 박스를 이용하여 읽기 형식을 작성한다.
<그림 3>는 <그림 2>의 대화상자에서 읽기 형식을 추가 또는 편집할 때 나타나는 대화상자이다.

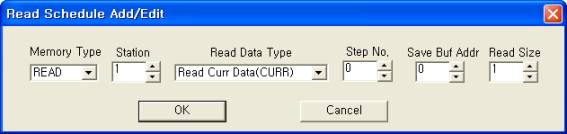

<그림 3> DONGA Hitech Smart RPPS 통신 드라이버의 읽기 설정 READ 추가/편집 대화상자의 예
DONGA Hitech Smart RPPS 통신 드라이버의 쓰기 설정으로 정류기 상태 및 설정 값 등을 변경할 수 있다.
디지털 쓰기
아날로그 쓰기와 태그 설정 인자 등은 동일하고 출력 값( 0 또는 1)만 다르다.
아날로그 쓰기
아날로그 쓰기를 위한 아날로그 출력 태그 설정 시 필요한 요소
1) Port 연결된 통신포트 번호. (COM 번호가 아님)
2) Station 0 ~ 15 번 사이의 장비국번을 입력.
3) Address 쓰기 명령어에 따른 쓰기내용 설정.
STATUS 명령 : 0 , 1, 2, 10, 30, 31 중에서 설정, (<표 3>참조))
SET 명령 : 0 ~ 9 사이의 설정치 종류 선택. (<표 4>참조)
4) Extra1 쓰기 명령어를 입력.
STATUS : 상태 레지스터 쓰기,
SET : 설정치 쓰기.
5) Extra2 쓰기 명령어가 SET 일 때 0 ~ 9번 사이의 스텝번호를 설정.
<표 3>은 DONGA Hitech Smart RPPS 통신 드라이버의 STATUS 쓰기 명령어의 Address 설정에 따른 출력 내용이고 <표 4>는 SET 쓰기 명령어의 Address 설정에 따른 출력내용이다.
| Address 값 | 출력 내용 | 출력 값 |
| 0 | 정류기 ON/Pause | ON(1) = ON, OFF(0) = Pause |
| 1 | 운전모드 | ON(1) = CC 모드, OFF(0) = CV 모드 |
| 2 | CC 모드의 High/Low 설정 | ON(1) = HIGH, OFF(0) = LOW |
| 10 | 종료 스텝번호 설정 | 0 ~ 9 사이의 종료 스텝번호 |
| 30 | Ah Reset | ON(1) = Ah Reset, OFF(0) = 사용안함 |
| 31 | Stop | ON(1) = Stop, OFF(0) = 사용안함 |
<표 3> DONGA Hitech Smart RPPS 통신 드라이버의 STATUS 쓰기 명령어의 Address 설정에 따른 출력내용
| Address 값 | 출력 내용 | 출력 값 |
| 0 | 스텝운전 설정시간 | 0 ~ 999999초 단위의 운전 설정시간 |
| 1 | Pos-Time | 1 ~ 9999 ms 의 Pos-Time 값 |
| 2 | Neg-Time | 0 ~ 9999 ms 의 Neg-Time 값 |
| 3 | Off-Time | 0 ~ 9999 ms 의 Off-Time 값 |
| 4 | Pos-Volt | 0 ~ 9999 mA 의 Pos-Volt 값 |
| 5 | Neg-Volt | 0 ~ 9999 mA 의 Neg-Volt 값 |
| 6 | Pos-High-Curr | 0 ~ 9999 mA 의 Pos-High-Curr 값 |
| 7 | Neg-High-Curr | 0 ~ 9999 mA 의 Neg-High-Curr 값 |
| 8 | Pos-Low-Curr | 0 ~ 100 mA 의 Pos-Low-Curr 값 |
| 9 | Neg-Low-Curr | 0 ~ 100 mA 의 Neg-Low-Curr 값 |
<표 4> DONGA Hitech Smart RPPS 통신 드라이버의 SET 쓰기 명령어의 Address 설정에 따른 출력내용
설정 예1)
PORT : 0 STATION : 2 ADDRESS : 0000 EXTRA1 : STATUS EXTRA2 : 0 으로 설정하고 아날로그 출력을 하면 0 번 포트에 연결된 2번 국번 정류기의 ON/Pause 설정을 할 수 있다.
설정 예2)
PORT : 0 STATION : 2 ADDRESS : 0001 EXTRA1 : STATUS EXTRA2 : 0 으로 설정하고 아날로그 출력을 하면 0 번 포트에 연결된 2번 국번 정류기의 운전모드(CC/CV 중에서 선택)를 설정을 할 수 있다.
설정 예3)
PORT : 0 STATION : 2 ADDRESS : 0010 EXTRA1 : STATUS EXTRA2 : 0 으로 설정하고 아날로그 출력을 하면 0 번 포트에 연결된 2번 국번 정류기의 종료스텝 번호(0 ~ 9 사이 값)를 설정을 할 수 있다.
설정 예4)
PORT : 0 STATION : 2 ADDRESS : 0031 EXTRA1 : STATUS EXTRA2 : 0 으로 설정하고 아날로그 출력을 하면 0 번 포트에 연결된 2번 국번 정류기를 종료 후 스텝 0으로 설정(1의 값을 출력할 경우)할 수 있다.
설정 예5)
PORT : 0 STATION : 2 ADDRESS : 0000 EXTRA1 : SET EXTRA2 : 0 으로 설정하고 아날로그 출력을 하면 0 번 포트에 연결된 2번 국번 정류기 0번 스텝의 스텝운전 설정시간(0 ~ 999999초)을 설정할 수 있다.
설정 예6)
PORT : 0 STATION : 2 ADDRESS : 0003 EXTRA1 : SET EXTRA2 : 2 으로 설정하고 아날로그 출력을 하면 0 번 포트에 연결된 2번 국번 정류기 2번 스텝의 Off-Time(0 ~ 9999ms)을 설정할 수 있다.
Smart RPPS 장비의 기본전원 및 통신케이블은 다음과 같이 연결한다.
기본전원 연결
<그림 4>와 같은 Smart RPPS 장비 뒷면의 전원 입력부에 220V AC 기본전원을 연결한다.
<그림 5>는 DONGA Hitech Smart RPPS 장비의 앞면모습이다.

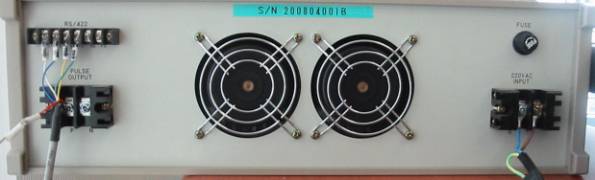

<그림 4> DONGA Hitech Smart RPPS 장비에 전원 및 통신케이블을 연결한 모습

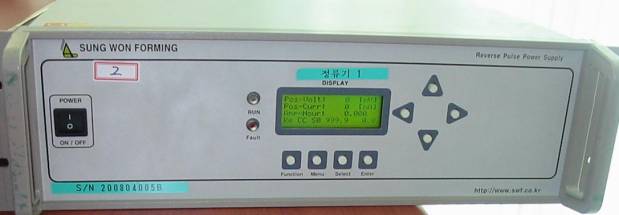

<그림 5> DONGA Hitech Smart RPPS 장비의 앞면
RS-422 통신케이블 연결
<그림 4>와 같은 Smart RPPS 장비 뒷면 RS-422 단자의 Tx+, Tx-, Rx+, Rx- 와 컴퓨터의 Rx+, Rx-, Tx+, Tx-를 다음과 같이 연결한다.
Smart RPPS RS-422 단자 컴퓨터 측 RS-422
Rx+ 단자 ----------------------------------- Tx+ 단자
Rx- 단자 ----------------------------------- Tx- 단자
Tx+ 단자 ----------------------------------- Rx+ 단자
Tx- 단자 ----------------------------------- Rx- 단자
