DNP KEPCO10 은 DNP 3.0을 지원하기 위한 통신 드라이버이다.
주의) DNP KEPCO10 통신 드라이버는 통신 프로그램에서 1 개의 드라이버만을 등록하여 사용할 수 있다.
만약 2 개 이상의 드라이버를 사용해야 할 경우에는 홈 페이지 등에 올려져 있는 DNP KEPCO10 Add 01 ~ DNP KEPCO10 Add 16 통신 드라이버를 각각 사용한다.(최대 17개 까지)
<그림 1>은 DNP KEPCO10드라이브로 통신설정을 한 예이다.

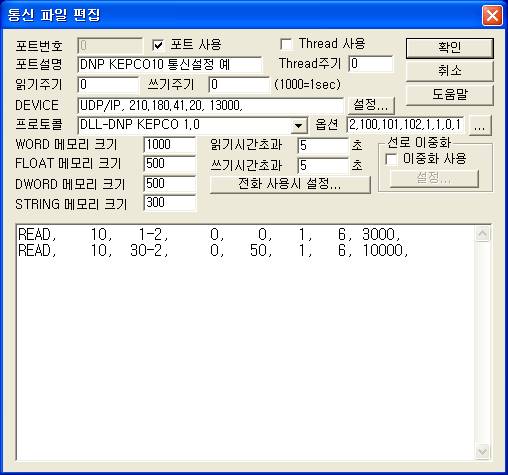

<그림 1> DNP KEPCO10드라이브의 통신설정 예
<그림 1>의 DEVICE 부분은 연결된 디바이스 종류 ( UDP/IP ) , IP 번호 ( 210.180.41.20 ), 서비스포트 ( 13000 ), 순으로 입력하고 프로토콜 종류는 DLL-DNP KEPCO1.0 으로 설정한다.
DNP KEPCO10 통신 드라이브의 읽기 주기는 항상 0 으로 설정해야 하고 읽기/쓰기 시간초과는 5초 이상으로 설정하는 것이 좋다.
<그림 1>의 옵션 설정 에디터에는 DNP Source Address, SOE ( Class 1 ) Data 발생 시 경보번호, COS ( Class 2 ) Data 발생 시 경보번호, Class 3 Data 발생 시 경보번호, 발생된 Class 데이터를 MDB 파일로 저장할지 여부, 발생된 SOE ( Class 1 ) Data 메모리 저장종류, 발생된 SOE ( Class 1 ) Data 메모리 저장번지, 발생된 COS ( Class 2 ) Data 메모리 저장종류, 발생된 COS ( Class 2 ) Data 메모리 저장번지, 발생된 Class 3 Data 메모리 저장종류, Class 3 Data 메모리 저장번지를 콤마( , ) 로 구분하여 입력한다.
DNP KEPCO10드라이브의 READ 작성 형식
DNP KEPCO10통신 드라이브의 READ 형식은 다음과 같은 인자 순으로 사용한다.
1) STATION – DNP 장비의 Station 번호. ( 0 ~ 65534 )
2) DEVICE - 읽을 데이터 Object-Variation 숫자로 입력. ( <표 1> 참조 )
1-1, 1-2, … 30-1, 30-2, … 50-1, … 등
3) 읽을 시작주소 – 각 Object, Variation 의 읽을 시작번지. (단 Qualifier 필드가 06, 07, 08 이면 무시)
Qualifier – 00, 01 : 읽을 시작번지,
Qualifier – 06, 07, 08 : 사용안함.
4) 통신 메모리 저장 위치 - 읽은 값이 저장될 통신메모리의 시작위치.
5) 읽는 크기 : 각 Object, Variation 의 읽을 끝 위치 또는 읽을 개수. (단 Qualifier 필드가 06 이면 무시)
Qualifier – 00, 01 : 읽을 끝 번지,
Qualifier – 07, 08 : 읽을 개수 ( 1 ~ ),
Qualifier – 06 : 사용안함.
6) Qualifier 필드 : DNP 프로토콜의 Qualifier
00, 01 : 8 비트, 16 비트 Start/Stop,
07,08 : 8 비트, 16 비트 Limited Quantity,
06 외 : 모든 데이터 읽기. ( 06 이외의 숫자도 06 으로 처리 )
7) 읽을 간격 : 각 읽기의 읽을 주기, 0 ~ 65535 mSec. (1000 mSec = 1초)
READ 예)
READ, 10, 1-2, 0, 0, 1, 6, 3000,
READ, 10, 30-2, 0, 50, 1, 6, 10000,
| Object-Variation | 내 용 | 메모리 저장방법 | 비고 |
| 1-1 | Single Bit Binary Input | 1 Bit 를 하나의 메모에 상태 Bit를 포함하여 저장 | |
| 1-2 | Binary Input with Status | ||
| 2-1 | Binary Input Change without Time | 상태 값 BYTE를 하나의 메모리에 저장 | COS( Class 2 ) |
| 2-2 | Binary Input Change with Time | 상태 값,년, 월, 일, 시, 분, 초, mSec, 를각 8개의 메모리에 저장 | SOE( Class 1 ) |
| 2-3 | Binary Input Chg with Relative Time | ||
| 10-2 | Binary Output Status | 상태 값 BYTE를 하나의 메모리에 저장 | |
| 12-1 | Control Relay Output Block | ||
| 20-1 | 32 bit Binary Counter | Flag, DWORD/WORD 값을 각 2개의 메모리에 저장 | |
| 20-2 | 16 bit Binary Counter | ||
| 20-5 | 32 bit Binary Counter without Flag | DWORD/WORD 값을 1개의 메모리에 저장 | |
| 20-6 | 16 bit Binary Counter without Flag | ||
| 21-1 | 32 bit Frozen Counter | Flag, DWORD/WORD Counter 값을 각 2개의 메모리에 저장 | |
| 21-2 | 16 bit Frozen Counter | ||
| 21-9 | 32 bit Frozen Counter without Flag | DWORD/WORD Counter 값을 1개의 메모리에 저장 | |
| 21-10 | 32 bit Frozen Counter without Flag | ||
| 22-1 | 32 bit Counter Change Event Without Time | Flag, DWORD/WORD Counter 값을 각 2개의 메모리에 저장 | |
| 22-2 | 16 bit Counter Change Event Without Time | ||
| 22-5 | 32 bit Counter Change Event With Time | Flag, DWORD/WORD Counter 값,년, 월, 일, 시, 분, 초, mSec, 를각 9개의 메모리에 저장 | |
| 22-6 | 16 bit Counter Change Event With Time | ||
| 23-1 | 32 bit Frozen Counter Event Without Time | Flag, DWORD/WORD Counter 값을 각 2개의 메모리에 저장 | |
| 23-2 | 16 bit Frozen Counter Event Without Time | ||
| 23-5 | 32 bit Frozen Counter Event With Time | Flag, DWORD/WORD Counter 값,년, 월, 일, 시, 분, 초, mSec, 를각 9개의 메모리에 저장 | |
| 23-6 | 32 bit Frozen Counter Event With Time | ||
| 30-1 | 32 bit Analog Input | Flag, float(DWORD)/float(WORD) 아날로그 값을 각 2개의 메모리에 저장 | |
| 30-2 | 16 bit Analog Input | ||
| 30-3 | 32 bit Analog Input Without Flag | float(DWORD)/float(WORD) 아날로그 값을 1개의 메모리에 저장 | |
| 30-4 | 16 bit Analog Input Without Flag | ||
| 30-5 | short float Analog Input | Flag, float(DWORD)/float(WORD) 아날로그 값을 각 2개의 메모리에 저장 | |
| 32-1 | 32 bit Analog Change Event Without Time | Flag, float(DWORD)/float(WORD) 아날로그 값을 각 2개의 메모리에 저장 | |
| 32-2 | 16 bit Analog Change Event Without Time | ||
| 32-3 | 32 bit Analog Change Event with Time | Flag, float (DWORD)/ float (WORD) 아날로그 값,년, 월, 일, 시, 분, 초, mSec, 를 각 9개의 메모리에 저장 | |
| 32-4 | 16 bit Analog Change Event with Time | ||
| 40-1 | 32 bit Analog Output Status | Flag, float(DWORD)/float(WORD) 아날로그 값을 각 2개의 메모리에 저장 | |
| 40-2 | 16 bit Analog Output Status | ||
| 40-3 | short float Analog Output Status | ||
| 41-1 | 32 bit Analog Output Block | ||
| 41-2 | 16 bit Analog Output Block | ||
| 41-3 | short float bit Analog Output Block | ||
| 50-1 | System Time and Date | 년, 월, 일, 시, 분, 초, mSec, 를각 7개의 메모리에 저장 | |
| 51-1 | Time and Date CTO | ||
| 51-2 | Unsynchronized Time and Date CTO | ||
| 60-1 | Class 0 (Class 1, 2, 3) Data | ||
| 60-2 | Class 1 Data | 지정된 Class 응답 | 2-1 |
| 60-3 | Class 2 Data | 2-2 | |
| 60-4 | Class 3 Data |
<표 1> DNP KEPCO10 드라이브에서 지원한 Object-Variation과 통신 메모리 저장방법
저장위치 |
내 용 |
저장위치 + address(Point 번호) x 10 + 0 |
station 번호 |
저장위치 + address(Point 번호) x 10 + 1 |
Point 번호 |
저장위치 + address(Point 번호) x 10 + 2 |
상태 값 BYTE |
저장위치 + address(Point 번호) x 10 + 3 |
년 |
저장위치 + address(Point 번호) x 10 + 4 |
월 |
저장위치 + address(Point 번호) x 10 + 5 |
일 |
저장위치 + address(Point 번호) x 10 + 6 |
시 |
저장위치 + address(Point 번호) x 10 + 7 |
분 |
저장위치 + address(Point 번호) x 10 + 8 |
초 |
저장위치 + address(Point 번호) x 10 + 9 |
초 |
<표 2> SOE ( Class 1 ) Data 를 저장하는 위치 및 내용
저장위치 |
내 용 |
저장위치 + address(Point 번호) x 3 + 0 |
station 번호 |
저장위치 + address(Point 번호) x 3 + 1 |
Point 번호 |
저장위치 + address(Point 번호) x 3 + 2 |
상태 값 BYTE |
<표 3> COS ( Class 2 ) Data 를 저장하는 위치 및 내용
<그림 1>에서 프로토콜 옵션부의
아이콘을 클릭하면 <그림 2>의 대화상자가 나타나는데 여기서
READ 스케쥴을 작성할 수 있다.

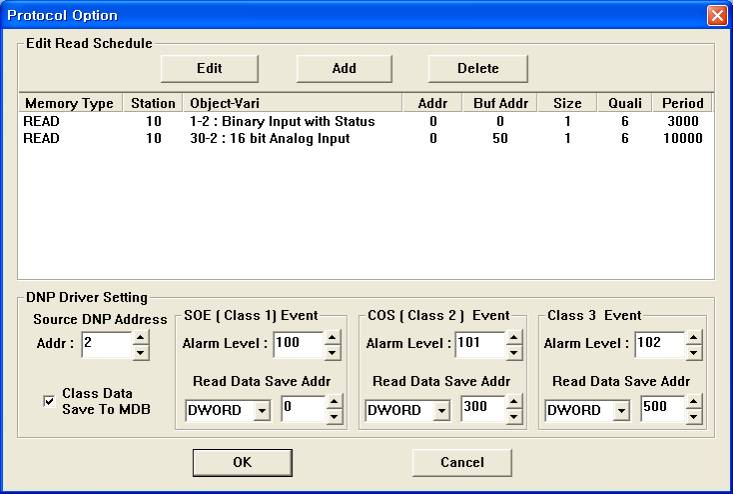

<그림 2> DNP KEPCO10 드라이브의 옵션 대화상자
<그림 2>의
,
,
버턴과 리스트 박스를 이용하여 READ 스케쥴을 작성한다.

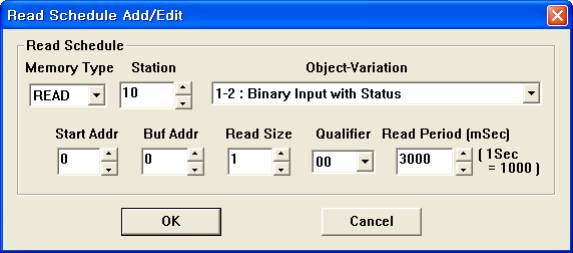

<그림 3> DNP KEPCO10 드라이브의 READ 추가/편집 대화상자의 예
디지털 출력 설정법
아날로그 출력 TAG 설정 시 필요한 요소
1) PORT 연결된 통신포트 번호. (COM 번호가 아님)
2) STATION DNP 장비의 Station 번호. ( 0 ~ 65534 )
3) Address 출력 번지. ( FILE_SAVE 출력명령은 사용안함 )
4) Extra1 출력 명령 종류.
SELECT : 12-1 (Object-Variation ) Select 디지털 출력명령,
OPERATE : 12-1 (Object-Variation ) Operate 디지털 출력명령,
DIRECT : 12-1 (Object-Variation ) Direct 디지털 출력명령,
UNSOL : Unsolicated Message Enable/Disable 출력명령,
FILE_SAVE : 작업디렉토리\SCAN\ COMM_CODE_%03d_%05d.txt 파일에 현재 통신포트의 Send/Receive 통신코드를 저장/저장중지 명령,
( 여기서 %03d : 현재의 PORT 번호, %05d : Extra2 번호 )
기타 : 12-1 (Object-Variation ) Select-Operate 디지털 출력명령.
5) Extra2 FILE_SAVE 출력명령의 파일번호. (기타 출력명령은 사용안함)
설정 예1)
PORT : 0 STATION : 10 ADDRESS : 0000 EXTRA1 : 12-1 EXTRA2 : 빈칸으로 설정하고 디지털 출력을 하면 10번 DNP 스테이션의 0 번 ( 첫 번째 ) 디지털 값을 출력 (ON/OFF) 시킬 수 있다.
설정 예2)
PORT : 0 STATION : 10 ADDRESS : 0005 EXTRA1 : 12-1 EXTRA2 : 빈칸으로 설정하고 디지털 출력을 하면 10번 DNP 스테이션의 5 번 ( 여섯 번째 ) 디지털 값을 출력 (ON/OFF) 시킬 수 있다.
설정 예3)
PORT : 0 STATION : 0 ADDRESS : 0000 EXTRA1 : FILE_SAVE EXTRA2 : 12 로 설정하고 ON 디지털 출력을 하면 작업디렉토리\SCAN\COMM_CODE_000_00012.txt 에 Port 0번의 통신코드를 Text 파일로 저장을 시작한다.
설정 예4)
PORT : 0 STATION : 0 ADDRESS : 0000 EXTRA1 : FILE_SAVE EXTRA2 : 12 로 설정하고 OFF 디지털 출력을 하면 Port 0번의 통신코드를 Text 파일저장을 종료한다.
아날로그 출력 설정법
아날로그 출력 TAG 설정 시 필요한 요소
1) PORT 연결된 통신포트 번호. (COM 번호가 아님)
2) STATION DNP 장비의 Station 번호. ( 0 ~ 65534 )
3) Address 출력 번지. ( FILE_SAVE 출력명령은 사용안함 )
4) Extra1 출력 명령 종류.
SELECT : 41-2 (Object-Variation ) Select 아날로그 출력명령,
OPERATE : 41-2 (Object-Variation ) Operate 아날로그 출력명령,
DIRECT : 41-2 (Object-Variation ) Direct 아날로그 출력명령,
UNSOL : Unsolicated Message Enable/Disable 출력명령,
FILE_SAVE : 작업디렉토리\SCAN\ COMM_CODE_%03d_%05d.txt 파일에 현재 통신포트의 Send/Receive 통신코드를 저장/저장중지 명령,
( 여기서 %03d : 현재의 PORT 번호, %05d : Extra2 번호 )
기타 : 41-2 (Object-Variation ) Select-Operate 아날로그 출력 명령.
5) Extra2 FILE_SAVE 출력명령의 파일번호. (기타 출력명령은 사용안함)
설정 예1)
PORT : 0 STATION : 10 ADDRESS : 0000 EXTRA1 : 41-2 EXTRA2 : 빈칸으로 설정하고 아날로그 출력을 하면 10번 DNP 스테이션의 0 번 ( 첫 번째 ) 아날로그 값을 지정한 값으로 변경할 수 있다.
설정 예2)
PORT : 0 STATION : 10 ADDRESS : 0015 EXTRA1 : 41-2 EXTRA2 : 빈칸으로 설정하고 아날로그 출력을 하면 10번 DNP 스테이션의 15 번 ( 16 번째 ) 아날로그 값을 지정한 값으로 변경할 수 있다.
