DIM-P&C 프로토콜

1. 읽기 설정

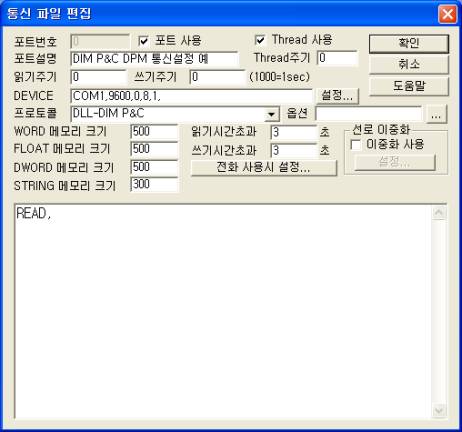

<그림 1>은 DIM P&C DPM 컨트롤러의 읽기 설정 예 인데 DEVICE 의 통신 속도 등은 컨트롤러에서 설정한 값으로 맞춘다.

<그림 1> DIM P&C 드라이브의 통신설정 예

DIM P&C 는 출력전용 DPM 컨트롤러 이므로 읽기 설정은 READ, 한 줄만 있으면 된다.

2. 쓰기 설정

디지털 출력 설정법

DIM P&C 아날로그 출력설정만 사용한다.

아날로그 출력 설정법

DPM 컨트롤러에 원하는 출력값을 쓰는 기능이다.

아날로그 출력 TAG 설정 시 필요한 3 가지

1)  PORT     연결된 PORT 번호            0 ~ 255

2)  Station    컨트롤러의 스테이션 (어드레스) 번호           00 ~ 99

3)  Extra 2    소수점 갯수         0 : 소수점 없음, 1 ~ 3 : 소수점 1~ 3 자리

예1) Station:12, Extra2: 2, 라고 설정하고 아날로그 값을 출력하면 DPM 컨트롤러의 12번지(스테이션)값을 입력한 값(소수점 2자리 까지 표현)으로 변경   한다.
