DAESUNG_DTC는 국내의 대성제어 산업에서 개발한 온도조절기(DTC)이다.

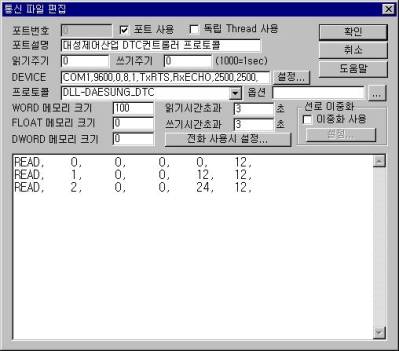

<그림1>은 DAESUNG DTC 컨트롤러의 DEVICE 설정은 연결된 통신포트, 속도, PARITY BIT, DATA BIT, STOP BIT 등을 입력한다.
주의 : RS485통신을 할 경우 Rs485 컨버터에 따라 TxRTS나 또는 RxECHO를 설정해야 한다. <그림1>에서는 TxRTS End Delay Time의 READ를 2500, WRITE를 2500으로 설정하였다.
<그림1> DAESUNG_DTC프로토콜 설정법
DAESUNG_DTC 읽기 설정법
DAESUNG_DTC 통신 프로토콜의 READ 형식은 다음과 같은 인자 순으로 사용한다.
1) STATION - 읽을 DTC STATION 번호 (십진수로 설정)
2) 읽는 종류 - 읽을 종류는 필요없다.
3) 읽을 주소 - 읽고자 하는 메모리 영역의 시작 주소. 사용하지 않음
4) 통신 메모리 저장 위치 - 읽은 값이 저장될 ScanBuf의 위치를 말한다.
5) 읽는 크기 - 읽어올 워드 수를 말한다. (스테이션별로 12워드로 고정. )
READ, 0, 0, 0, 0, 12,
READ, 1, 0, 0, 12, 12,
READ, 2, 0, 0, 24, 12,
읽어온 데이터의 저장위치는 <표1>을 참조한다.
| 저장위치 | 내 용 | 입력값 범위/내용 |
| 통신메모리 저장 위치 + 0 | 실내온도 상태 | 3 bit :고정상태, 2 bit :보정상태 1~0 bit :사용안함. |
| 통신메모리 저장 위치 + 1 | 실내온도 값 | 0 ~ 999 . (0.1도 단위) |
| 통신메모리 저장 위치 + 2 | 실내온도 설정값 상태 | 3 bit :고정상태, 2 bit :보정상태, 1~0 bit :사용안함. |
| 통신메모리 저장 위치 + 3 | 실내온도 설정값 | 0 ~ 999 (0.1도 단위) |
| 통신메모리 저장 위치 + 4 | 환수온도 상태 | 3 bit :고정상태, 2 bit :보정상태, 1~0 bit :사용안함. |
| 통신메모리 저장 위치 + 5 | 환수온도 값 | 0 ~ 999 (0.1도 단위) |
| 통신메모리 저장 위치 + 6 | 환수온도 설정값 상태 | 3 bit :고정상태, 2 bit :보정상태, 1~0 bit :사용안함. |
| 통신메모리 저장 위치 + 7 | 환수온도 설정값 | 0 ~ 999 (0.1도 단위) |
| 통신메모리 저장 위치 + 8 | 키택 상태 | 3 bit : 키택 고정상태, 2 bit : 키택상태, 1 bit : 알람 고정상태, 0 bit : 알람 상태. |
| 통신메모리 저장 위치 + 9 | 냉/난방 스위치 상태 | 3 bit : 냉/난방 S/W 고정상태, 2 bit : 상태, 1 bit : 알람 고정상태, 0 bit : 알람 상태. |
| 통신메모리 저장 위치 + 10 | 난방기/냉방기 상태 | 3 bit : 난방기 고정상태, 2 bit : 난방기 상태, 1 bit : 냉방기 고정상태, 0 bit : 냉방기 상태. |
| 통신메모리 저장 위치 + 11 | 메모리/조절기 상태 | 3 bit : 메모리 초기화, 2 bit : 조절기 상태, 1~0 bit : 사용안함. |
<표1> 읽어온 데이터의 저장되는 위치/내용
DAESUNG_DTC 의 디지털 출력 설정법
디지털 TAG 설정 시 필요한 설정 3 가지
1) PORT : 설정 PORT 번호.
2) STATION : 출력 STATION 번호
3) EXTRA1 : “DO”로 설정한다.
4) ADDRESS : 출력할 내용 (표2 참조)
ADDRESS |
출력할 내용 |
0 |
실내온도 고정 |
1 |
실내온도 설정값 고정 |
2 |
환수온도 고정 |
3 |
환수온도 설정값 고정 |
4 |
키택 고정 |
5 |
키택 상태변경 |
6 |
알람 고정 |
7 |
알람 상태변경 |
8 |
냉/난방 스위치 고정 |
9 |
냉/난방 상태 변경 |
10 |
난방기 고정 |
11 |
난방기 상태 변경 |
12 |
냉방기 고정 |
13 |
냉방기 상태 변경 |
14 |
메모리 초기화 |
<표2> 디지털 출력 어드레스 위치/내용
설정 예)
PORT : 0 STATION : 1 EXTRA1: DO ADDRESS:10 이라고 설정하면 1번 DTC STATION의 난방기의 고정상태를 바꿀 수 있다.
PORT : 0 STATION : 1 EXTRA1: DO ADDRESS:11 이라고 설정하면 1번 DTC STATION의 난방기의 상태(ON/OFF)를 바꿀 수 있다.
DAESUNG_DTC 의 아날로그 출력 설정법
아날로그 TAG 설정 시 필요한 설정 3 가지
1) PORT : 설정 PORT 번호.
2) STATION : 출력 STATION 번호
3) EXTRA1 : “AO”로 설정하여야 한다.
4) ADDRESS : 출력할 내용 (표3 참조)
ADDRESS |
출력할 내용 |
범 위 |
0 |
실내온도 보정값 변경 |
0~999 (0.1도 간격) |
1 |
실내온도 설정값 변경 |
|
2 |
환수온도 보정값 변경 |
|
3 |
환수온도 설정값 변경 |
<표3> 아날로그 출력 어드레스 위치/내용
설정 예)
PORT : 0 STATION:1 EXTRA1: AO ADDRESS : 1 이라고 설정하면 1번 DTC컨트롤러의 실내온도 설정 값을 변경할 수 있다.
PORT : 0 STATION:1 EXTRA1: AO ADDRESS : 3 이라고 설정하면 1번 DTC컨트롤러의 환수온도 설정 값을 변경할 수 있다.
