DACELL DN-10W 은 국내 다셀(DACELL)의 로드 셀 DN-10W 모델과 통신을 위한 드라이버이다.
<그림 1>은 DACELL DN-10W 통신 드라이버의 통신설정 예이다.

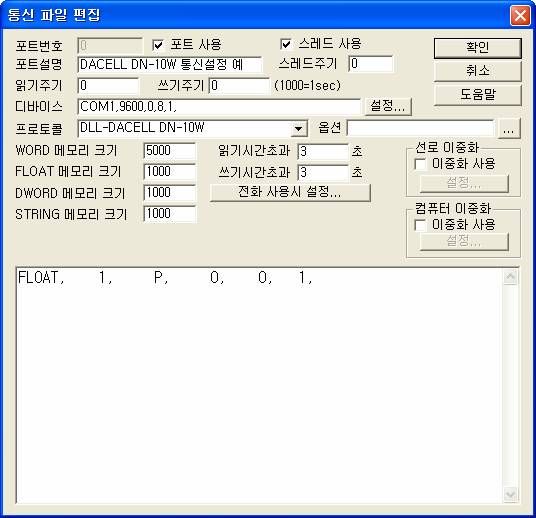

<그림 1> DACELL DN-10W 드라이버의 통신 설정 예
<그림 1>의 디바이스 설정은 연결 통신포트(COM1), 통신속도(9600), 패리티 비트(0), 데이터 비트(8), 정지 비트(1) 순으로 장비에 설정된 값을 입력한다.
DACELL DN-10W 장비의 통신속도는 2400, 4800, 9600, 19200 중에서 설정할 수 있고 패리티 비트 등은 0, 8, 1 로 고정되어 있다.
DACELL DN-10W의 드라이버의 읽기 작성 형식
DACELL DN-10W 통신 드라이버의 읽기 작성 형식은 다음과 같은 인자 순으로 작성한다.
1) 장비 번호 – 1 ~ 32 사이의 장비 번호.
2) 읽을 메모리 형식 – P (현재 값 읽기)로 고정.
3) 읽을 시작번지 – 사용안함.
4) 통신 메모리 저장 위치 - 읽은 값이 저장될 통신 메모리 시작번지.
5) 읽을 크기 – 1로 설정. (하나의 FLOAT 데이터를 읽어 옴)
읽기 설정 예)
READ, 1, P, 0, 0, 1,
DACELL DN-10W 통신 드라이버의 읽은 값은 WORD/DWORD/FLOAT 메모리의 동일한 번지에 저장(저장된 값의 형식만 다름)한다.
<그림 1> 프로토콜 옵션부의
아이콘을 클릭하면 <그림 2>의 대화상자가 나타나는데 여기서도 읽기 형식을 작성할 수 있다.

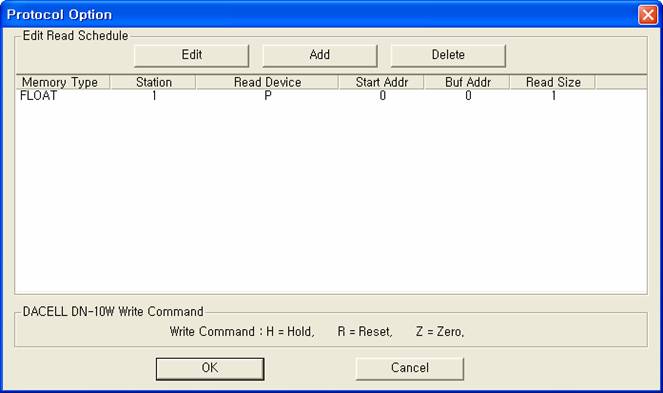

<그림 2> DACELL DN-10W 통신 드라이버의 읽기 설정 대화상자
<그림 2>의
,
,
버턴과 리스트 박스를 이용하여 읽기 형식을 작성한다.
<그림 3>는 <그림 2>의 대화상자에서 읽기 형식을 추가 또는 편집할 때 나타나는 대화상자이다.

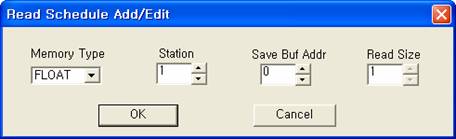

<그림 3> DACELL DN-10W 통신 드라이버의 읽기 설정 READ 추가/편집 대화상자의 예
쓰기 설정으로 DACELL DN-10W 의 Hold, Zero 등을 설정할 수 있다.
디지털 쓰기
디지털 쓰기를 위한 디지털 출력 태그 설정 시 필요한 요소
1) Port 연결된 통신포트 번호. (COM 번호가 아님)
2) Station 1 ~ 32 사이의 장비 번호.
3) Address 사용안함.
4) Extra1 쓰기 명령어를 설정.
H : 지정 장비의 Hold 동작,
R : 지정 장비의 Hold 해제,
Z : 지정 장비의 현재 값을 Zero로 동작.
5) Extra2 사용안함.
설정 예1)
PORT : 0 STATION : 1 ADDRESS : 0000 EXTRA1 : H EXTRA2 : 0 으로 설정하고 디지털 출력을 하면 0 번 포트에 연결된 DACELL DN-10W 1번 장비의 Hold 동작을 할 수 있다.
설정 예2)
PORT : 0 STATION : 1 ADDRESS : 0000 EXTRA1 : Z EXTRA2 : 0 으로 설정하고 디지털 출력을 하면 0 번 포트에 연결된 DACELL DN-10W 1번 장비의 현재 값을 Zero 로 설정할 수 있다.
아날로그 쓰기
아날로그 쓰기는 디지털 쓰기와 동일하게 설정한다.
DACELL DN-10W 장비에 통신케이블 및 기본전원은 다음과 같이 연결한다.
통신케이블 연결
DACELL DN-10W 장비의 뒷면 TXD, RXD 단자에 컴퓨터 측의 RS-485 +, - 를 다음과 같이 연결한다.
DACELL 뒷면 단자 컴퓨터 측
TXD --------------------------- +
RXD --------------------------- -
<그림 4>는 DACELL DN-10W 장비의 모습이다.
<그림 4> DACELL DN-10W 장비의 모습
기본전원 연결
<그림 4>와 같은 DACELL DN-10W 장비의 뒷면 AC IN 단자에 220 V AC 기본 전원을 연결한다.
DACELL DN-10W 장비의 번호 및 통신속도는 다음과 같이 설정할 수 있다.
장비번호 설정
DACELL DN-10W 장비의 번호는 다음과 같은 순서로 설정할 수 있다.
1) F 키를 3 초 정도 누르면 설정모드로 변경된다.
2) 위쪽 화살표를 이용하여 ‘id-no’ 를 선택한다.
3) E 키를 누른다.
4) 위쪽 화살표(숫자 증가)와 오른쪽 화살표(숫자 감소)를 이용하여 1 ~ 32 사이의 장비 번호를 설정한다.
5) E 키를 눌러 설정된 장비번호를 저장한다.
6) F 키를 눌러 측정모드로 변경한다.
통신속도 설정
DACELL DN-10W 장비의 번호는 다음과 같은 순서로 설정할 수 있다.
7) F 키를 3 초 정도 누르면 설정모드로 변경된다.
8) 위쪽 화살표를 이용하여 ‘_baud’ 를 선택한다.
9) E 키를 누른다.
10) 위쪽 화살표를 이용하여 002.40(2400), 004.80(4800), 009.60(9600), 019.20(19200) 중의 통신속도를 설정한다.
11) E 키를 눌러 설정된 통신속도를 저장한다.
12) F 키를 눌러 측정모드로 변경한다.
