ControlCity with ICU는 국내 삼성 SDS ControlCity 장비와 통신을 위한 드라이버이다.

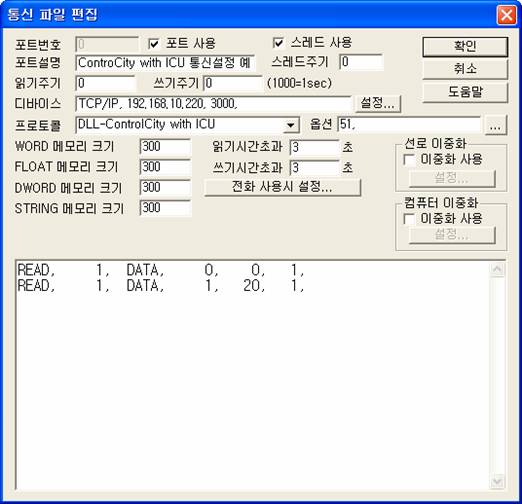

<그림 1>은 ControlCity with ICU의 통신파일 편집 예이다.
<그림 1> ControlCity with ICU 통신파일 편집의 예
<그림 1>의 Device 부분은 디바이스 종류(TCP/IP), 장비의 IP 번지 (192.168.10.220), 통신할 서비스 포트( 3000 또는 3001), 순으로 장비에 설정된 값을 입력한다.
또한 옵션 부에는 51 ~ 63 사이의 OCS Code 번호를 설정한다.
ControlCity with ICU 드라이버의 읽기 작성 형식
ControlCity with ICU의 통신 드라이버는 다음과 같은 인자 순으로 읽기를 작성한다.
1) Station – 1 ~ 50번 사이의 장비 ICU 번호를 입력.
2) 저장옵션 – 읽은 값 저장옵션.
VAL : 현재 값 값만을 저장,
DATA 외 : Object 상태와 현재 값을 저장.
3) 읽을 주소 – 0 ~ 255 사이의 읽고자 Map 번지. Map 작성방법은 <표 1> 참조.
4) 통신 메모리 저장 위치 - 읽은 값이 저장될 시작 메모리 번지.
5) 읽는 크기 - 읽어올 데이터 수. ( 1로 고정, 작성된 Map에 따라 다르게 저장됨 )
읽기 작성 예)
FLOAT, 1, DATA, 0, 0, 1,
FLOAT, 1, DATA, 1, 20, 1,
<표 1>은 ControlCity with ICU 드라이버의 저장옵션에 따른 읽은 값 내용과 저장위치이고 <표 2>는 Object 상태 저장 시 비트 별 내용이다.
또한 <표 3>은 읽을 데이터(Object ID) 지정을 위한 Map 파일 작성법이고 <그림 2>는 Map 파일 작성 예이다.
| 저장옵션 | 저장 내용 | 읽은 값 내용 과 저장위치 |
| VAL | 현재 값 만을 저장 | 저장위치 + 0 : channel no(0으로 고정) 저장위치 + 1 : MAP에서 지정한 첫 번째 device, module, type, channel 의 현재 값, 저장위치 + 2 : MAP에서 지정한 두 번째 device, module, type, channel 의 현재 값, … |
| DATA | Object 상태와 현재 값을 저장 | 저장위치 + 0 : channel no(0으로 고정) 저장위치 + 1 : MAP에서 지정한 첫 번째 device, module, type, channel 의 Object 상태 값 1, 저장위치 + 2 : MAP에서 지정한 첫 번째 device, module, type, channel 의 Object 상태 값 2, 저장위치 + 3 : MAP에서 지정한 첫 번째 device, module, type, channel 의 현재 값, 저장위치 + 4 : MAP에서 지정한 두 번째 device, module, type, channel 의 Object 상태 값 1, 저장위치 + 5 : MAP에서 지정한 두 번째 device, module, type, channel 의 Object 상태 값 2, 저장위치 + 6 : MAP에서 지정한 두 번째 device, module, type, channel 의 현재 값, … |
| <표 1> ControlCity with ICU 드라이버의 저장옵션에 따른 읽은 값 내용과 저장위치 | ||
| 구분 | 비트 별 | 내용 | 비고 |
| Object 상태 값 1 | 15 bit | setOvr | Override Set에 의한 명령 |
| 14 bit | lnkPage | ||
| 13 bit | msgUser | ||
| 12 ~ 8 bit | commander | Commander | |
| 7 ~ 4 bit | priority | residual command priority | |
| 3 bit | setObj | Object 설정 여부(설정=1) | |
| 2 bit | enCmdReport | Point Object에 대하여 CMD를 실행 하였을때, Report여부 | |
| 1 bit | lockOutput | 해당Point 및 해당모듈의 출력측을 HOLD된 상태 | |
| 0 bit | lockCom | 해당 Pt Lock 또는 해당 H/W 모듈을 일괄Lock을 시킬때 설정 | |
| Object 상태 값 2 | 15 bit | enFPH | 1초마다 데이터를 샘플링 하여 저장할 것인가를 지정 |
| 14 bit | enPH | Point History에 저장할 것을 설정 | |
| 13 bit | enCOSRep | COS가 발생/Reset시 상부에 통보를 허락 | |
| 12 bit | enCOS | Change Of Status상태 검출을 요할때 ON(1)이 설정 | |
| 11 bit | enAlarmRep | WE/AE/FAE상태가 발생시/Reset시에 상부에 통보를 허락 | |
| 10 bit | enFeedback | 출력에 의한 Feedback 신호가 있어 Alarm검출을 요할때 설정 | |
| 9 bit | enAlarm | Alarm상태 검출을 요할때 ON(1)이 설정 | |
| 8 bit | enWarn | Warning상태 검출을 요할때 ON(1)이 설정 | |
| 7 bit | stsOos | point value가 불안정한 상태 | |
| 6 bit | lockEvent | Evnet Lock | |
| 5 bit | stsOvr | Override 상태 | |
| 4 bit | stsComlock | 해당Pt Lock 또는 해당Pt의 H/W 모듈이 일괄Lock(정지) | |
| 3 ~ 0 bit | stsAlarm | alarm status | |
| <표 2> ControlCity with ICU 드라이버의 Object 상태 저장 시 비트 별 내용 | |||
파일 이름 |
ini 파일 작성법 |
작업디렉토리SCAN\ OBJID%03d_%03d.ini
여기서 앞의 %03d = 0 ~ 255 의 포트 번호, 뒤의 %03d = 0 ~ 255 의 Map 번호, |
1) 읽을 Object ID 즉 device, module, type, channel 을 . (점)으로 구분하여 작성. 단 Station 은 읽기 작성 형식의 Station 을 사용한다. 작성 예) 1.0.1.1 2) 각 인자는 , (콤마)로 구분한다. 3) 최대 391개의 읽을 device, module, type, channel 을 작성. 4) 한 줄에 여러 개 또는 여러 줄에 걸쳐서 작성할 수 있다. |
| <표 3> 읽을 데이터(Object ID) 지정을 위한 Map 파일 작성법 | |

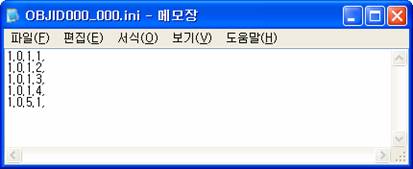

<그림 2> 읽을 데이터(Object ID) 지정을 위한 Map 파일 작성 예
ControlCity with ICU 통신 드라이버로 읽은 데이터는 WORD/DWORD/FLOAT/STRING 메모리에 같이 보관된다.

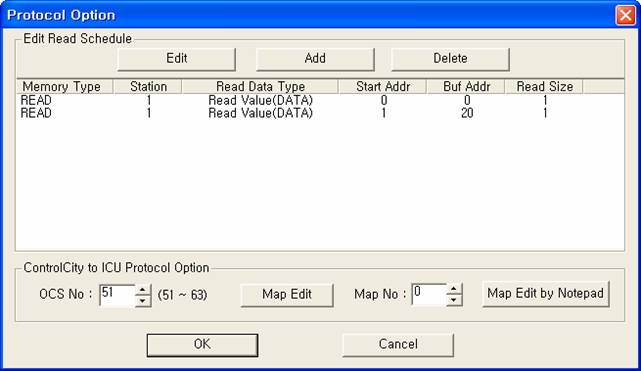

<그림 1> 프로토콜 옵션부의
아이콘을 클릭하면 <그림 3>의 대화상자가 나타나는데 여기서도 읽기 스케쥴을 작성할
수 있다.
<그림 3> ControlCity with ICU 드라이버의 통신 읽기 설정 대화상자
<그림 3>의
,
,
버턴과 리스트 박스를 이용하여
READ 스케쥴을 작성한다.
또한 ‘OCS No’
영역에서 51 ~ 63 사이의 OCS Code 번호를 설정할
수 있으며
과
버턴을 눌러 읽을 데이터(Object
ID) 지정을 위한 Map 파일을 작성(Map No 영역에서
작성할 기본 Map 번호를 지정)할 수 있다.

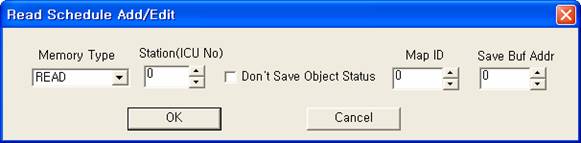

<그림 4> ControlCity with ICU 드라이버의 통신 읽기 설정 READ 추가/편집 대화상자의 예
<그림 4>는 <그림 3>의 대화상자에서 읽기 스케쥴을 추가 또는 편집할 때 나타나는
대화상자이고 <그림 5>는 버턴을 눌렀을 때 나타나는 읽을 데이터(Object ID) 지정을 위한 Map 파일 작성 화면이다.

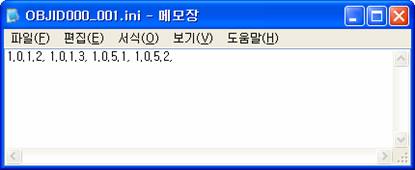

<그림 6>은
Notepad 프로그램으로( 버턴을
선택하여) 읽을 데이터(Object ID) 지정을 위한 Map 파일 작성 예이다.

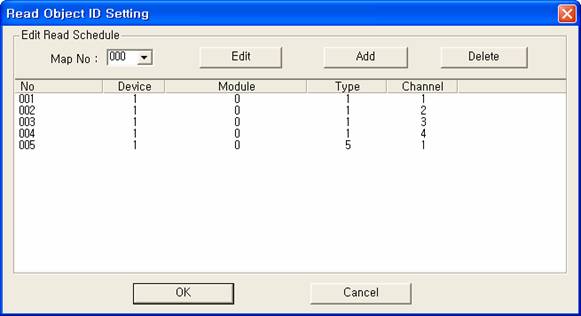

<그림 5> 읽을 데이터(Object ID) 지정을 위한 Map 파일 작성 화면
<그림 6> Notepad 프로그램으로 읽을 데이터(Object ID) 지정을 위한 Map 파일 작성 예
쓰기 설정으로 지정한 Object ID(station, device, module, type, channel)의 현재 값을 변경할 수 있다.
ControlCity with ICU의 디지털 출력 설정법
디지털 쓰기를 위한 디지털 출력 태그 설정 시 필요한 요소
1) PORT : ControlCity with ICU 장비를 설정한 통신포트 번호. ( 0 ~ 255, COM 포트번호가 아님 )
2) STATION : 1 ~ 50번 사이의 장비 ICU 번호(Object ID의 station 번호)를 입력.
3) ADDRESS : ICU 장비의 종류를 설정.
3 : UNIMAX S-600,
10 : UNIMAX V-600,
1, 기타 : ICU-600
4) EXTRA 1 : 출력할 Object ID의 device(0 ~ 31), module(0 ~ 15), type(0 ~ 127), channel(0 ~ 1023) 번호를 . (점)으로 구분해서 입력.
예) 1.0.1.1 (device = 1, module = 0, type = 1, channel = 1)
5) EXTRA 2 : 출력할 방법 설정.
1 : 일반출력,
2 : Override 출력,
3 : Override + Value 출력,
4 : Release
설정 예1)
PORT : 0 , STATION : 1, ADDRESS : 0001, EXTRA1 : 1.0.5.1, EXTRA2 : 1 로 설정하고 디지털 출력을 하면 1번 ControlCity with ICU(ICU-600) 장비의 1.0.5.1 (device = 1, module = 0, type = 5, channel = 1, 실제 Object ID = 1.1.0.5.1) Object ID 값을 설정한 값으로 출력할 수 있다.
설정 예2)
PORT : 0 , STATION : 1, ADDRESS : 0001, EXTRA1 : 1.0.5.1, EXTRA2 : 2 로 설정하고 디지털 출력을 하면 1번 ControlCity with ICU(ICU-600) 장비의 1.0.5.1 (device = 1, module = 0, type = 5, channel = 1, 실제 Object ID = 1.1.0.5.1) Object ID 값을 설정한 값으로 Override 출력을 할 수 있다.
설정 예3)
PORT : 0 , STATION : 1, ADDRESS : 0001, EXTRA1 : 1.0.5.2, EXTRA2 : 1 로 설정하고 디지털 출력을 하면 1번 ControlCity with ICU(ICU-600) 장비의 1.0.5.1 (device = 1, module = 0, type = 5, channel = 2, 실제 Object ID = 1.1.0.5.2) Object ID 값을 설정한 값으로 출력할 수 있다.
ControlCity with ICU의 아날로그 출력 설정법
디지털 출력과 동일하게 설정하고 출력 값만 다르다.

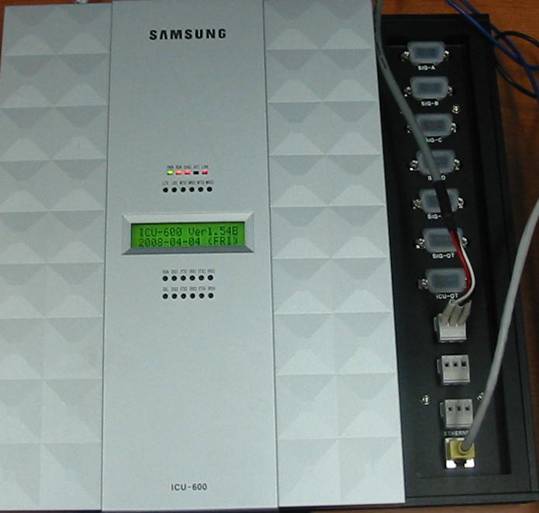

ControlCity 장비와 통신을 위해서는 <그림 7>과 같은 ICU 장비의 Ethernet 단자에 일반적인 UTP 통신케이블을 연결한다.
<그림 7> ControlCity 와 통신을 위한 ICU 장비의 모습
