Combinet-Network Wireless PLC는 국내 ㈜성림 M&C 사의 네트워크 무선 PLC 장비와 통신을 위한 드라이버이다.
<그림 1>은 Combinet-Network Wireless PLC 통신 드라이버의 통신설정 예이다.

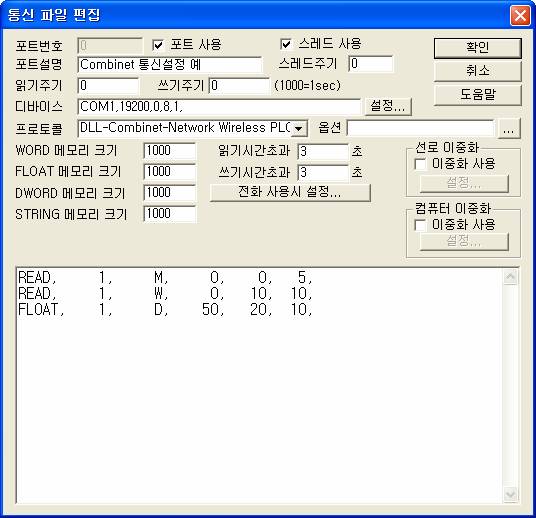

<그림 1> Combinet-Network Wireless PLC 드라이버의 통신 설정 예
<그림 1>의 디바이스 설정은 연결된 통신포트(COM1), 통신속도(19200), 패리티 비트(0), 데이터 비트(8), 정지 비트(1) 순으로 장비에 설정된 값을 입력한다.
참고) Combinet의 통신속도 등은 장비의 설정버튼 등으로 설정한다.
Combinet-Network Wireless PLC의 드라이버의 읽기 작성 형식
Combinet-Network Wireless PLC 통신 드라이버의 읽기 작성 형식은 다음과 같은 인자 순으로 작성한다.
1) 장비의 스테이션 – 장비의 스테이션 번호. 0 ~ 255 또는 0 ~ 65535(상위 바이트는 컴퓨터의 스테이션)
2) 읽을 메모리 형식 – X, Y, M, K, F, A, B, W, L, D, G 중에서 설정. (<표 1> 참조)
3) 읽을 시작번지 – 지정한 메모리(변수)내의 읽을 시작번지. (단 비트 메모리인 X, Y, M, K, F, A는 워드 단위의 번지(1 = 10h를 뜻함)를 사용)
4) 통신 메모리 저장 위치 - 읽은 값이 저장될 통신 메모리 시작번지.
5) 읽을 크기 – 한번에 읽을 데이터의 크기. (단 비트 메모리인 X, Y, M, K, F, A는 워드 단위의 크기(1 = 16비트)를 사용)
읽기 설정 예)
READ, 1, M, 0, 0, 5,
READ, 1, W, 0, 10, 10,
FLOAT, 1, D, 50, 20, 10,
<표 1>은 Combinet-Network Wireless PLC 통신 드라이버에서 사용하는 메모리 형식 종류이다.
| 메모리(변수) 종류 | 단위 |
내 용 |
| X | Bit |
디스크리트 입력변수 |
| Y | 디스크리트 출력변수 |
|
| M | 보조 메모리 |
|
| K | 비휘발성 메모리 |
|
| F | 상태 비트 |
|
| A | 스텝 컨트롤 비트 |
|
| B | Byte |
바이트 변수 |
| W | WORD |
워드(16비트) 변수 |
| L | DWORD |
더블(LONG, 32비트) 워드 변수 |
| D | FLOAT |
실수(FLOAT, 32비트) 변수 |
| G | WORD |
정전유지 워드 변수 |
<표 1> Combinet-Network Wireless PLC 통신 드라이버에서 사용하는 메모리 형식 종류
주의) Combinet-Network Wireless PLC 통신 드라이버로 읽은 값은 자료저장 위치 WORD/DWORD/FLOAT 메모리에 같은 값이( 값 형식만 다름 ) 저장된다.
<그림 1> 프로토콜 옵션부의
아이콘을 클릭하면 <그림 2>의 대화상자가 나타나는데 여기서도 읽기 형식을 작성할 수 있다.

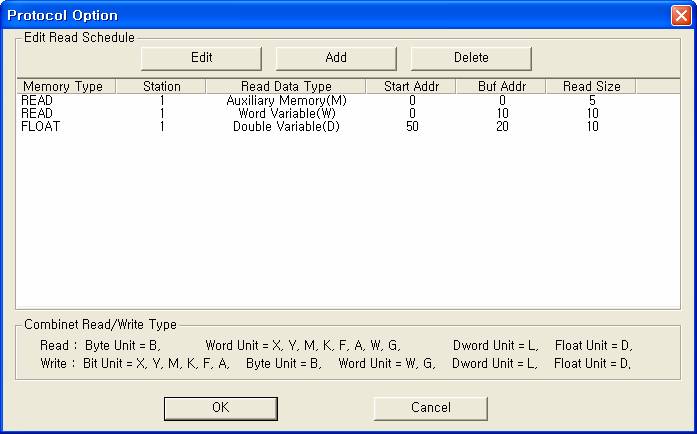

<그림 2> Combinet-Network Wireless PLC 통신 드라이버의 읽기 설정 대화상자
<그림 2>의
,
,
버턴과 리스트 박스를 이용하여 읽기 형식을 작성한다.
<그림 3>는 <그림 2>의 대화상자에서 읽기 형식을 추가 또는 편집할 때 나타나는 대화상자이다.
<그림 3> Combinet-Network Wireless PLC 통신 드라이버의 읽기 설정 READ 추가/편집 대화상자의 예
쓰기 설정으로 Combinet-Network Wireless PLC 특정 번지 값을 변경할 수 있다.
디지털 쓰기
디지털 쓰기를 위한 디지털 출력 태그 설정 시 필요한 요소
1) Port 연결된 통신포트 번호. (COM 번호가 아님)
2) Station 장비의 스테이션 번호. 0 ~ 255 또는 0 ~ 65535(상위 바이트는 컴퓨터의 스테이션)
3) Address 출력할 번지.
앞 3 ~ 7자리 - 워드 단지 10진수 출력번지(X, Y, M, K, F, A 의 비트 메모리 인 경우 = 10진수 값 x 16),
뒤 1자리 – X, Y, M, K, F, A 의 비트 메모리 인 경우 0 ~ F 비트 16진수 출력번지.
4) Extra1 X, Y, M, K, F, A, B, W, L, D, G 중에서 설정. (<표 1> 참조)
5) Extra2 사용안함.
설정 예1)
PORT : 0 STATION : 1 ADDRESS : 000A EXTRA1 : M EXTRA2 : 0 으로 설정하고 디지털 출력을 하면 0 번 포트에 연결된 1번 Combinet 장비의 M 메모리 A번(11번째 비트) 비트 값을 제어(ON/OFF)할 수 있다.
설정 예2)
PORT : 0 STATION : 1 ADDRESS : 003A EXTRA1 : M EXTRA2 : 0 으로 설정하고 디지털 출력을 하면 0 번 포트에 연결된 1번 Combinet 장비의 M 메모리 3A번(59번째 비트) 비트 값을 제어(ON/OFF)할 수 있다.
아날로그 쓰기
아날로그 쓰기를 위한 아날로그 출력 태그 설정 시 필요한 요소
1) Port 연결된 통신포트 번호. (COM 번호가 아님)
2) Station 장비의 스테이션 번호. 0 ~ 255 또는 0 ~ 65535(상위 바이트는 컴퓨터의 스테이션)
3) Address 출력할 번지. (X, Y, M, K, F, A 의 비트 메모리 인 경우 = 10진수 값 x 16 번지)
4) Extra1 X, Y, M, K, F, A, B, W, L, D, G 중에서 설정. (<표 1> 참조)
5) Extra2 사용안함.
설정 예1)
PORT : 0 STATION : 1 ADDRESS : 0000 EXTRA1 : W EXTRA2 : 0 으로 설정하고 아날로그 출력을 하면 0 번 포트에 연결된 1번 Combinet 장비의 W 메모리 0 번지 워드를 설정한 값으로 변경할 수 있다.
설정 예2)
PORT : 0 STATION : 1 ADDRESS : 0015 EXTRA1 : W EXTRA2 : 0 으로 설정하고 아날로그 출력을 하면 0 번 포트에 연결된 1번 Combinet 장비의 W 메모리 15 번지 워드를 설정한 값으로 변경할 수 있다.
설정 예3)
PORT : 0 STATION : 1 ADDRESS : 0021 EXTRA1 : L EXTRA2 : 0 으로 설정하고 아날로그 출력을 하면 0 번 포트에 연결된 1번 Combinet 장비의 L 메모리 21 번지 더블 워드(DWORD)를 설정한 값으로 변경할 수 있다.
설정 예4)
PORT : 0 STATION : 1 ADDRESS : 0032 EXTRA1 : D EXTRA2 : 0 으로 설정하고 아날로그 출력을 하면 0 번 포트에 연결된 1번 Combinet 장비의 D 메모리 21 번지 실수(FLOAT) 값을 설정한 값으로 변경할 수 있다.
Combinet 장비의 통신 케이블 및 기본전원은 다음과 같이 연결한다.
RS-232C 통신 케이블 연결
Combinet 의 RS-232C 통신케이블은 장비의 오른쪽 5핀 소켓의 1, 2, 5번과 컴퓨터 측의 9핀 콘넥터 2, 3, 5번 핀을 다음과 같이 연결한다.
Combinet 측 5핀 소켓 컴퓨터 측 9핀 콘넥터
1 번(TXD) ----------------------------- 2 번 핀(RXD)
2 번(RXD) ----------------------------- 2 번 핀(TXD)
5 번(GND) ----------------------------- 2 번 핀(GND)
RS-485 통신 케이블 연결
RS-485 통신케이블은 장비의 오른쪽 5핀 소켓의 3, 4번과 컴퓨터 측의 RS-485 +, - 를 다음과 같이 연결한다.
Combinet 측 5핀 소켓 컴퓨터 측 RS-485
3 번(+) ---------------------------------- + 단자
4 번(-) ---------------------------------- - 단자
<그림 4>는 Combinet 장비의 모습이다.

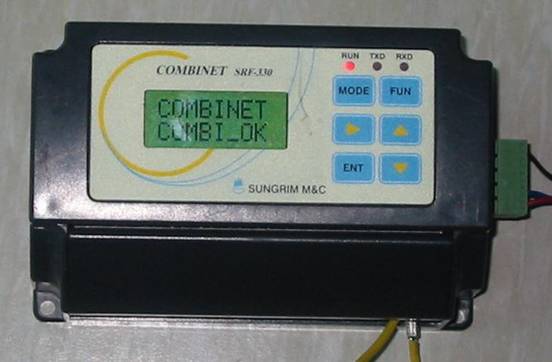

<그림 4> Combinet 장비의 모습
기본전원 연결
<그림 4>와 같은 Combinet 장비의 23( + ), 24( - )번 단자에 24 V DC 기본전원을 연결한다.
