CI Line Display 프로토콜

CI Line Display 는 충인전장 10만자리 숫자데이터 표시 프로토콜이다.

1. 읽기 설정

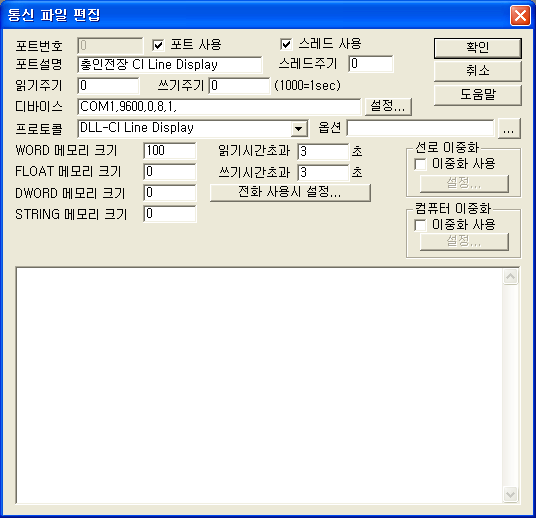

CI Line Display 의 DEVICE 설정은 연결된 통신포트, 속도(9600 BPS), PARITY BIT(0), DATA BIT(8), STOP BIT(1) 을 입력한다. (고정)

9600, 0, 8, 1 은 항상 고정이다.

2. 출력 설정

CI Line Display 의 디지털 출력 설정법

디지탈 출력은 없다.

CI Line Display 의 아날로그 출력 설정법

아날로그 출력 TAG 설정 시 필요한 설정 2 가지

1) PORT : PORT 번호(0 ~ 255).

2) Station : 1~9 까지 사용한다. (LINE 번호를 말한다.)

예1) Station : 3,  값:123456 을 입력하고 아날로그 출력하면 SDI Line에 123456이라는 값이 출력된다.

라인번호

             LINE 1 : TOTAL

             LINE 2 : 전자

             LINE 3 : SDI

             LINE 4 : 코닝

             LINE 5 : 전기

             LINE 6 : TR #1

             LINE 7 : TR #2

             LINE 8 : TR #3

             LINE 9 : TR #4
