BacNet IP Protocol 통신 드라이버



BacNet IP Protocol는 BacNet 프로토콜로 일반 TCP/IP, UDP/IP(또는 시리얼) 형식으로 통신을 위한 드라이버이다.



1. 읽기 설정



<그림 1>은 BacNet IP Protocol 통신 드라이브를 사용하여 통신파일을 편집한 예이다.

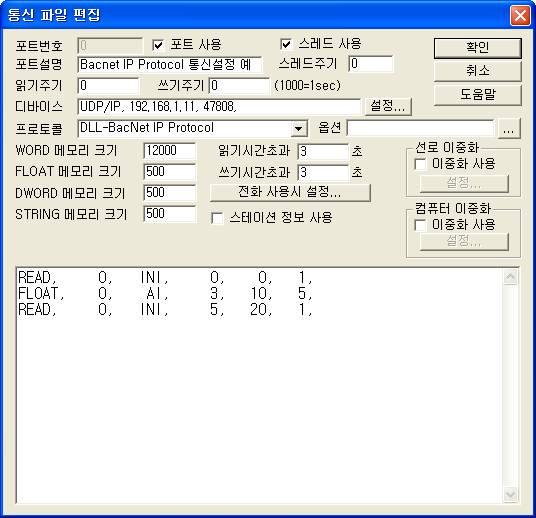

<그림 1> BacNet IP Protocol 통신 드라이버의 통신파일 편집 예



<그림 1>에서 DEVICE는 연결된 방법(UDP/IP), 연결할 장비의 IP 번지(192.168.1.11), 장비의 서비스 포트(47808), 순으로 장비에 설정된 값을 입력한다.

일반적으로 BacNet IP Protocol 의 서비스 포트는 47808번(BAC0h)을 사용한다.



BacNet IP Protocol 통신 드라이브의 읽기 작성 형식

BacNet IP Protocol 통신 드라이버의 읽기 형식은 다음과 같은 인자 순으로 사용한다.

1) STATION – 사용안함. 0 또는 1 등으로 입력.

2) 읽기 명령어 – INI, ANALOG, AI, AO, BINARY, BI, BO 의 읽을 명령어를 입력. (<표 1> 참조)

3) 읽을 주소 – INI 번지 또는 읽을 시작번지를 입력.

INI 읽기 명령일 때는 0 ~ 255 사이의 INI 번지,

기타 읽기 명령은 각 Object 의 읽기 시작번지.

4) 통신 메모리 저장 위치 – 읽은 값을 저장할 메모리 시작번지.

5) 읽는 크기 - 읽어올 데이터 수.

INI 읽기 명령일 때는 1로 고정,

기타 명령어는 읽을 크기를 지정.



읽기 예

READ,     0,   INI,     0,    0,   1,

FLOAT,    0,    AI,     3,   10,   5,

READ,     0,   INI,     5,   20,   1,





<표 1>은 BacNet IP Protocol 통신 드라이버의 읽기 명령어 종류이고 <표 2>는 INI 읽기 명령어의 INI 데이터 작성방법이다.



읽기
명령어		 내용 비고
INI 작업 폴더\SCAN\READ_%03d.ini에서 지정한 여러 개의 Object 종류, 읽을 주소를읽어온다.

%03d = 000 ~ 255 사이의 파일번호

WORD/DWORD/FLOAT 메모리에 읽은 값을 저장
ANALOG
AI
AO		 아날로그, 아날로그 입력, 아날로그 출력 Object 읽기 아날로그 관련 Object
BINARY
BI
BO		 바이너리, 바이너리 입력, 바이너리 출력 Object 읽기 바이너리(디지털) 관련 Object
<표 1> BacNet IP Protocol 통신 드라이버의 읽기 명령어 종류



파일명 작성방법

작업 폴더\SCAN\READ_%03d.ini,

%03d = 0 ~ 255 사이의 파일번호

1) 1줄에 하나의 Object 종류와 읽을 주소를 콤마( , )로 구분하여 입력

2) ANALOG, AI, AO, BINARY, BI, BO 의 Object 종류를 입력할 수 있다.

3) 읽을 주소는 Object Instance 번호를 숫자로 입력한다.

4) 여러 줄의 Object 종류와 읽을 주소를 입력할 수 있다.



입력 예)

BI, 1,

BO, 1,

BO, 2,

AI, 3,

AO, 3,
<표 2> INI 읽기 명령어의 INI 데이터 작성방법



BacNet IP Protocol 통신 드라이버의 INI 읽기 명령어의 읽은 값은 WORD/DWORD/FLOAT 메모리에 동일한 값(저장형식만 다름)이 저장한다.

<그림 1> 프로토콜 옵션부의 설명: 설명: 설명: 2 아이콘을 클릭하면 <그림 3>의 대화상자가 나타나는데 여기서도 읽기 형식을 작성할 수 있다.

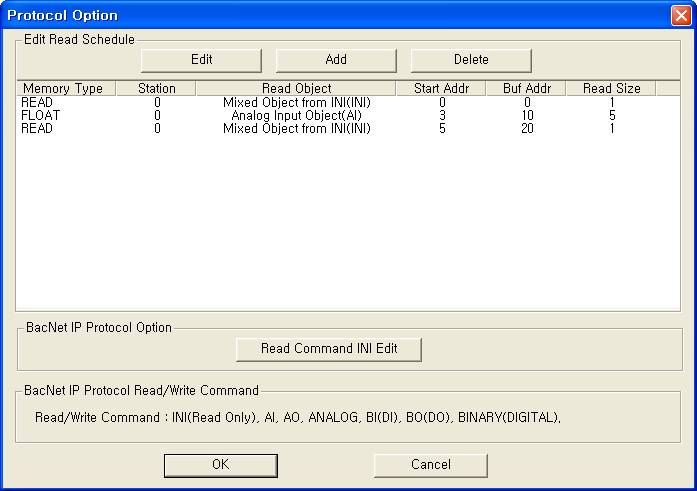

<그림 2> BacNet IP Protocol 드라이버의 옵션 대화상자의 예



<그림 2>의 설명: 설명: 설명: 3, 설명: 설명: 설명: 4, 설명: 설명: 설명: 5 버턴과 리스트 박스를 이용하여 읽기 형식을 작성한다.

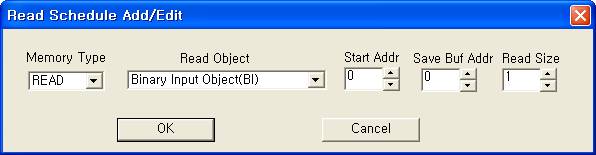

<그림 3> BacNet IP Protocol 드라이버의 통신 읽기 설정 추가/편집 대화상자의 예



<그림 3>은 <그림 2>의 대화상자에서 읽기 스케쥴을 추가 또는 편집할 때 나타나는 대화상자이다.

<그림 2>의 1.png 버턴을 선택하면 <그림 4>의 대화상자가 나타나는데 여기서도 INI 읽기 명령어의 INI 데이터(읽을 Object 종류와 읽을 주소)를 설정할 수 있다.

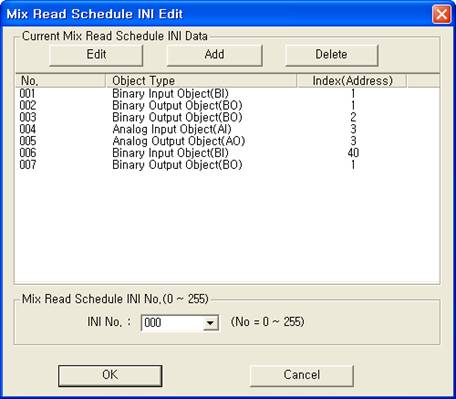

<그림 4> BacNet IP Protocol 드라이버의 INI 읽기 명령어의 INI 데이터 작성 대화상자의 예





2. 쓰기 설정



쓰기 설정으로 특정한 Object 에 쓰기 명령을 실행할 수 있다.



디지털 쓰기

디지털 쓰기는 아날로그 쓰기와 설정방법 등이 동일하고 출력 값(0 또는 1)만 다르다.





아날로그 쓰기

아날로그 쓰기를 위한 아날로그 출력 태그 설정 시 필요한 요소

1)  PORT                  연결된 통신포트 번호. (COM 번호가 아님)

2)  STATION             사용안함.

3)  ADDRESS            출력할 Object Instance(Address) 번호를 설정.

4)  Extra1                 출력할 Object 종류를 ANALOG, AI, AO, BINARY, BI, BO 중에서 입력. (<표 1> 참조, 보통 AO, BO 만 사용)

5)  Extra2                 출력 명령의 BacNet Property ID 를 입력(보통 0, 2 또는 5를 입력).

                              0, 빈칸 또는 2 : PROP_ACTION, (기본 값)

                              5 : PROP_ACTIVE_VT_SESSIONS,

                             기타 : BacNet Property ID 값(특수한 경우에만 사용).



설정 예1)

PORT : 0   STATION : 0   ADDRESS : 0003  EXTRA1 : AO  EXTRA2 : 0 으로 설정하고 아날로그 출력을 하면 0 번 포트에 연결된 BacNet 장비 AO Object의 3번 Instance를 설정한 값으로 변경할 수 있다.





블록 쓰기

BacNet IP Protocol 드라이버의 블록쓰기는 없다.
