BS-7220 통신 드라이버

BS-7220은 국내의 봉신도르셀㈜에서 만든 LoadCell 전용 컨트롤러 BS-7220 장비와 통신을 위한 드라이버이다.

참고) BS-7220 통신 드라이버는 장비에서 주기적으로 보내오는 데이터를 읽는 구조로 되어 있다.

1. 읽기 설정

<그림 1>은 BS-7220의 통신파일 편집 예이다.

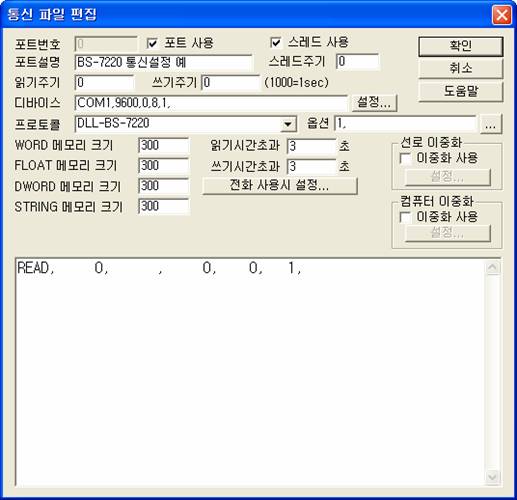

<그림 1> BS-7220 통신파일 편집의 예

<그림 1>의 Device 부분은 설정된 통신포트 ( COM1 ), 통신속도 ( 9600 ), Parity Bit ( 0 ), Data Bit ( 8 ), Stop Bit ( 1 ), 순으로 장비에 설정된 값을(9600, 0, 8, 1 로 고정) 입력한다.

또한 옵션 부에는 읽은 데이터의 상태 값이 Stable 일 때에만 읽은 값을 취할 것인지의 여부( 0 : 항상 읽은 값을 취함, 1 : Stable 일 때에만 읽은 값을 취함, 기본 = 0 )를 입력한다.

BS-7220 드라이버의 읽기 작성 형식

BS-7220의 통신 드라이버는 다음과 같은 인자 순으로 읽기를 작성한다.

1) Station – 사용안함.

2) 읽는 종류 – 빈칸 등으로 설정.

3) 읽을 주소 – 사용안함.

4) 통신 메모리 저장 위치 - 읽은 값이 저장될 시작 메모리 번지.

5) 읽는 크기 - 읽어올 데이터 수. ( 1로 고정, 읽은 값 저장내용 등은 <표 1> 참조 )

읽기 작성 예)

READ,     0,      ,     0,    0,   1,

<표 1>은 BS-7220 장비에서 보내오는 데이터 값을 메모리에 저장하는 위치와 내용이다.

<표 1> BS-7220 장비에서 보내오는 데이터 값을 메모리에 저장하는 위치와 내용

BS-7220 통신 드라이버로 읽은 데이터는 WORD/DWORD/FLOAT 메모리에 같이 보관된다.

<그림 1> 프로토콜 옵션부의  아이콘을 클릭하면 <그림 2>의 대화상자가 나타나는데 여기서도 읽은 데이터의 상태 값이 Stable 일 때에만 읽은 값을 취할 것인지의 여부를 설정 할 수 있다.

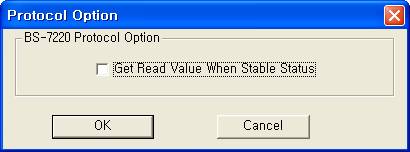

<그림 2> BS-7220 드라이버의 옵션 설정 대화상자

2. 출력 설정

BS-7220 통신 드라이버의 출력 설정은 없다.

3. BS-7220 장비의 전원 및 통신케이블 연결

BS-7220 장비의 기본전원과 통신케이블은 다음과 같이 연결한다.

기본 전원연결

<그림 4>의 전원 입력 부에 출고 시 설정된 전압( 기본은 220V, 110V 는 특별제작)을  연결한다.

<그림 5>는 BS-7220 장비의 모습이다.

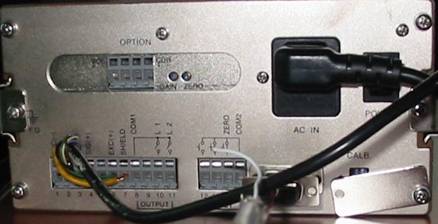

<그림 4> BS-7220 장비에 전원 및 통신케이블을 연결한 예

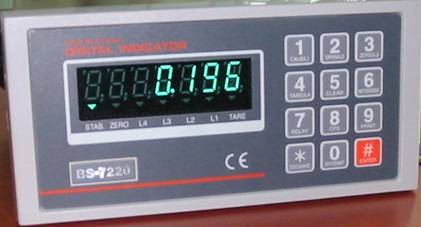

<그림 5> BS-7220 장비의 모습

RS-232C 통신 케이블 연결

<그림 4>의  9핀 소켓에 직렬 RS-232C 통신 케이블을 연결한다.
