Autonics TZ/TZN Series 는 국내 Autonics사의 온도 조절기와 통신을 위한 드라이버이다.
<그림 1>은 Autonics TZ/TZN Series 통신 드라이버의 통신설정 예이다.

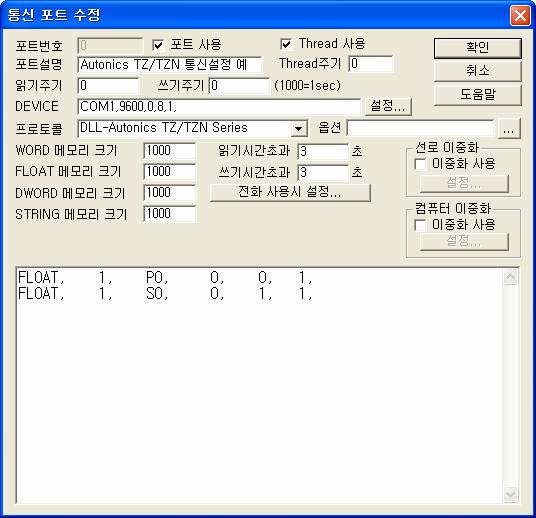

<그림 1> Autonics TZ/TZN Series 드라이버의 통신 설정 예
<그림 1>의 DEVICE 설정은 연결된 시리얼 통신포트 번호(COM1), 통신속도(9600), 패리티비트(0), 데이터비트(8), 정지비트(1) 순으로 장비에 설정된 값을 입력한다.
참고) Autonics TZ/TZN Series의 통신속도는 장비의 설정버튼으로 변경(2400, 4800, 9600)할 수 있고 패리티비트 등은 0, 8, 1 로 고정되어 있다.
Autonics TZ/TZN Series의 드라이버의 읽기 작성 형식
Autonics TZ/TZN Series 통신 드라이버의 읽기 작성 형식은 다음과 같은 인자 순으로 작성한다.
1) 장비의 스테이션 – 1 ~ 99 사이의 장비 번지.
2) 읽을 데이터 종류 – P0, 기타 : 측정(현재) 값 읽기,
S0 : 설정 값 읽기.
3) 시작번지 – 사용안함.
4) 통신 메모리 저장 위치 - 읽은 값이 저장될 통신 메모리 시작번지.
5) 읽을 크기 – 1로 설정. ( 측정 값, 설정 값 1개의 메모리에 저장 )
읽기 설정 예)
READ, 1, P0, 0, 0, 1,
READ, 1, S0, 0, 1, 1,
주의) Autonics TZ/TZN Series 드라이버의 읽은 값은 WORD/FLOAT/DWORD 메모리에 동일한 저장위치에 저장되고 저장 값은 메모리 형식에 따라 다르다.
또한 STRING 메모리에는 읽은 현재 값 문자를 그대로 보관한다.
만약 측정 값이 OPEN 일 때는 STRING 메모리에는 OPEN 글자가 저장되고 나머지 메모리에는 0의 값이 저장된다.
<그림 1> 프로토콜 옵션부의
아이콘을 클릭하면 <그림 2>의 대화상자가 나타나는데 여기서도 읽기 형식을 작성할 수 있다.

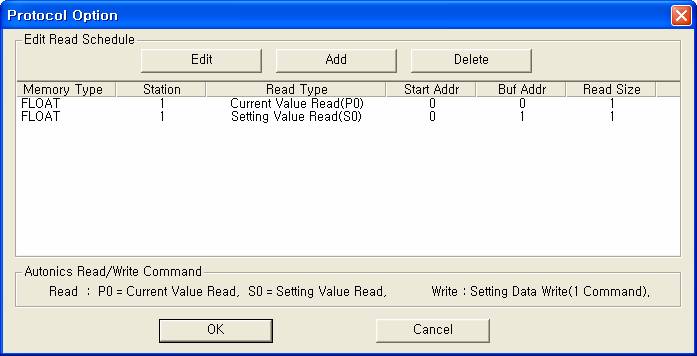

<그림 2> Autonics TZ/TZN Series 통신 드라이버의 읽기 설정 대화상자
<그림 2>의
,
,
버턴과 리스트 박스를 이용하여 읽기 형식을 작성한다.
<그림 3>는 <그림 2>의 대화상자에서 읽기 형식을 추가 또는 편집할 때 나타나는 대화상자이다.

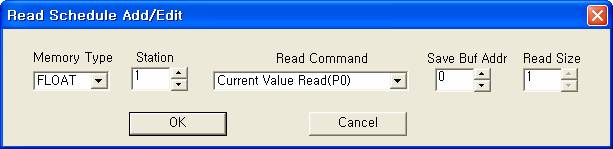

<그림 3> Autonics TZ/TZN Series 통신 드라이버의 읽기 설정 READ 추가/편집 대화상자의 예
쓰기 설정으로 Autonics TZ/TZN Series의 설정 값 등을 변경할 수 있다.
디지털 쓰기
디지털 쓰기는 아날로그 쓰기와 동일한 방법으로 설정하고 출력 값만 다르다.
아날로그 쓰기
아날로그 쓰기를 위한 아날로그 출력 태그 설정 시 필요한 요소
1) Port 연결된 통신포트 번호. (COM 번호가 아님)
2) Station 0 ~ 99번 사이의 장비번호를 입력.
3) Address 사용안함(0 으로 설정).
4) Extra1 사용안함(빈칸 등으로 설정).
5) Extra2 사용안함(빈칸 등으로 설정).
설정 예1)
PORT : 0 STATION : 1 ADDRESS : 0000 EXTRA1 : EXTRA2 : 으로 설정하고 아날로그 출력을 하면 0 번 포트에 연결된 1번 Autonics TZ/TZN Series 장비의 설정 값을 변경할 수 있다.
Autonics TZ/TZN Series의 기본전원 및 통신케이블은 다음과 같은 방법으로 연결한다.
기본전원 연결
Autonics TZ/TZN Series 장비의 9번, 10번 단자에 100 ~ 240VAC 50/60HZ 기본전원을 연결한다.
RS-485 통신케이블 연결
Autonics TZ/TZN Series 장비의 11번, 12번 단자에 컴퓨터 측의 RS-485 -, + 단자를 다음과 같이 연결한다.
Autonics TZ/TZN Series 측 컴퓨터 측
11번 단자 ----------------------------- - 단자
12번 단자 ----------------------------- + 단자
<그림 4>는 Autonics TZ Series 장비의 모습이다.
<그림 4> Autonics TZ Series 장비의 모습
