ADAM 통신 드라이버

ADAM 통신 드라이버는 대만 Advantech 사의 ADAM 4000 시리즈 컨트롤러와 통신을 위한 드라이버이다.

1. 읽기 설정

<그림 1>은 ADAM 통신 드라이버의 통신설정 예이다.

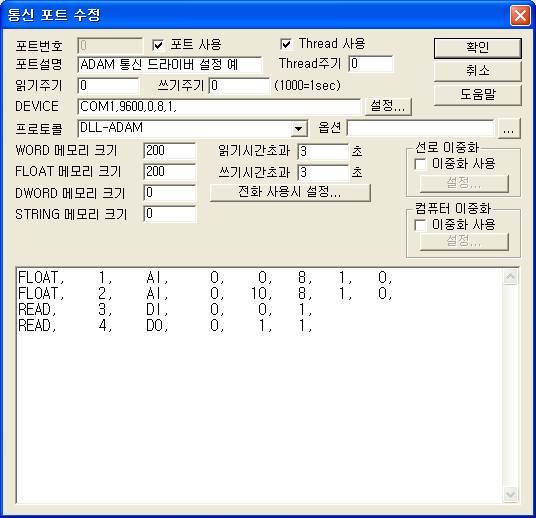

<그림 1> ADAM 드라이버의 통신 설정 예

<그림 1>의 DEVICE 설정은 연결된 통신포트(COM1), 통신속도( 9600 ), 패리티 비트 ( 0 ), 데이터 비트 ( 8 ), 정지 비트 ( 1 ), 순으로 장비에 설정된 값을 입력한다.

ADAM 컨트롤러의 통신속도 등은 장비 구입 시 제공되는 유틸리티 프로그램 등으로 설정한다.

ADAM READ 작성 형식

ADAM 통신 드라이버의 읽기 작성 형식은 다음과 같은 인자 순으로 작성한다.

1) 스테이션 – 장비의 스테이션(모듈) 번호. (0 ~ 255)

2) 데이터 종류 – 읽고자 하는 데이터 종류.

AI : 아날로그 입력 전체 채널 읽기,

AIN : 아날로그 입력 1 채널 읽기,

DI : 디지털 입력 읽기,

DO : 디지털 출력 읽기,

AO : 아날로그 출력 읽기,

AOF : 아날로그 출력 읽기,

4024 : ADAM 4024 모듈의 최종 출력 값 읽기,

4022 : ADAM 4022 모듈의 최종 출력 값 읽기,

SP-? : adam 에 연결된 특수장비 데이터 읽기, (? = 특정 숫자, 문자 등)

NP-?? : adam 에 연결된 특수장비 데이터 읽기, (?? = 특정 숫자, 문자 등)

3) 읽기 시작 채널 – AIN 데이터 종류의 읽기 시작 채널. (0 ~ 7)

4024 모듈에서 읽을 출력 채널 번호. (0 ~ 3)

4022 모듈에서 읽을 출력 채널 번호. (0 ~ 3)

4) 통신 메모리 저장 위치 - 읽은 값이 저장될 통신 메모리 시작번지.

5) 읽을 크기 – SP-?? 데이터 종류 : 읽을 크기, 기타 : 데이터 종류에 따라 고정.

6) Check Sum 사용 여부 – 각 스테이션에 연결된 장비에 따라 Check Sum 사용 여부를 설정.(0 : Check Sum 미사용 1 : Check Sum 사용)

             4017+ 등의 장비는 Check Sum 을 1 로 해야 통신이 가능하다.

읽기 설정 예)

FLOAT,    1,    AI,     0,    0,   8,   1,   0,

FLOAT,    2,    AI,     0,   10,   8,   1,   0,

READ,     3,    DI,     0,    0,   1,

READ,     4,    DO,     0,    1,   1,

<그림 1> 프로토콜 옵션부의  아이콘을 클릭하면 <그림 2>의 대화상자가 나타나는데 여기서도 읽기 형식을 작성할 수 있다.

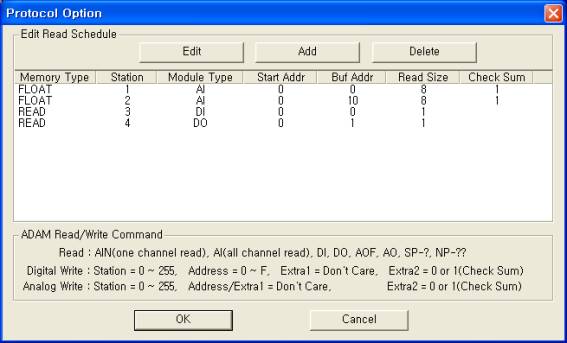

<그림 2> ADAM 통신 드라이버의 읽기 설정 대화상자

<그림 2>의 , ,  버턴과 리스트 박스를 이용하여 읽기 형식을 작성한다.

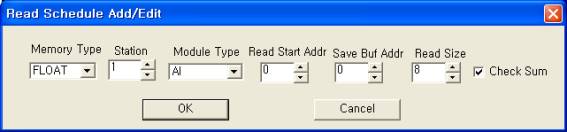

<그림 3> ADAM 통신 드라이버의 읽기 설정 READ 추가/편집 대화상자의 예

<그림 3>는 <그림 2>의 대화상자에서 읽기 형식을 추가 또는 편집할 때 나타나는 대화상자이다.

2. 쓰기 설정

쓰기는 읽기 설정과 상관없이 ADAM 메모리 영역에 직접 쓴다.

ADAM 디지털 쓰기

디지털 쓰기를 위한 디지털 출력 태그 설정 시 필요한 요소

1) Port             연결된 통신포트 번호 (COM 번호가 아님)

2) Station         장비의 스테이션(모듈) 번호. ( 0 ~ 255 )

3) Address      출력할 디지털 출력 모듈의 채널 번호. (0 ~ F)

4) Extra1          출력할 데이터 종류. (항상 DO)

DO 또는 빈칸으로 설정

5) Extra2          지정한 스테이션의 Check Sum 사용 여부(0 : Check Sum 미사용, 1 : Check Sum 사용)

설정 예)

PORT : 0   STATION : 2   ADDRESS : 0003   EXTRA1 : DO      Extra2 : 0 으로 설정하고 디지털 출력을 하면 1번 ADAM 스테이션(모듈)의 3번 채널을 제어(ON/OFF)할 수 있다.

ADAM 아날로그 쓰기

아날로그 쓰기를 위한 디지털 출력 태그 설정 시 필요한 요소

1) Port             연결된 통신포트 번호 (COM 번호가 아님)

2) Station         장비의 스테이션(모듈) 번호. ( 0 ~ 255 )

3) Address      출력할 아날로그 출력 모듈의 채널 번호. ( 4024 모듈  = 0 ~ 3, 기타 = 0 )

4) Extra1          출력할 데이터 종류.

                        4024 : ADAM 4024 모듈의 아날로그 출력 값 쓰기,

4022 : ADAM 4022 모듈의 아날로그 출력 값 쓰기,

AO 또는 빈칸 : ADAM 4021 모델 등의 아날로그 출력 값 쓰기,

5) Extra2          지정한 스테이션의 Check Sum 사용 여부(0 : Check Sum 미사용, 1 : Check Sum 사용)

설정 예)

PORT : 0   STATION : 1   ADDRESS : 0000  EXTRA1 : AO, Extra2 : 1 로 설정하면 아날로그 출력을 하면 1번 ADAM 스테이션(모듈)의 AO 0번 채널 값을 변경할 수 있다.

3. 통신케이블 연결

통신 케이블 연결

ADAM 장비는 RS-232C 와 RS-485 방식으로 결선할 수가 있는데 RS-232C 배선은 직렬 배선을 사용하고(일반적인 연결법과 다르므로 주의) RS-485 는 RS-485 to RS-232C 통신 컨버터를 사용하는 것이 일반적이다.

4. 지원 기종

ADAM 통신 드라이버는 <표 1>과 같은 모델의 장비를 지원한다.

<그림 4>는 ADAM 4017+ 모델의 모습이다.

<표 1> ADAM 통신 드라이버로 지원하는 모델

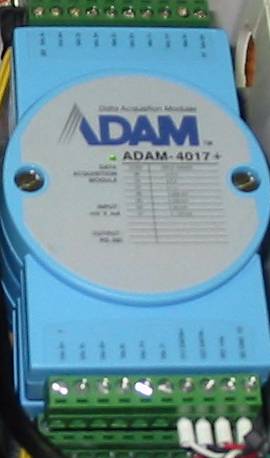

<그림 4> ADAM 4017+ 모델의 모습
