기타 환경설정
기타 환경설정은 감시 프로그램의 일반적인 환경을 설정한다.
감시 프로그램 ‘환경설정|기타 환경설정’을 선택하면 <그림 1>과 같은 대화상자가 나타난다.

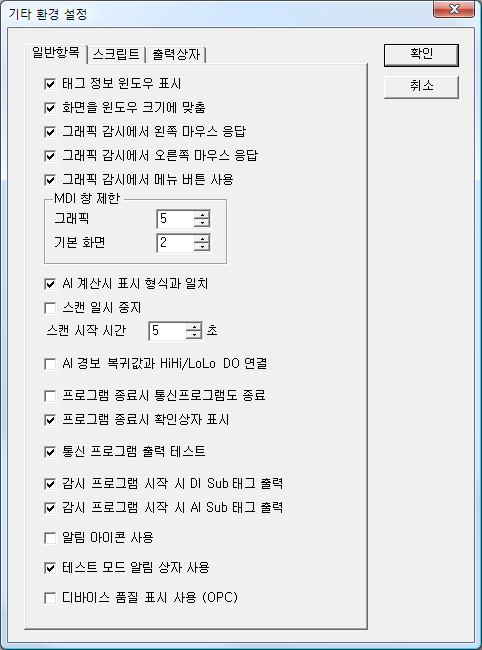

<그림 1> 기타 환경설정 일반항목 탭의 예
<그림 1>의 기타 환경설정 일반항목 탭에서 다음과 같은 내용을 설정할 수 있다.
태그 정보 윈도우 표시(
)
: 태그 정보 윈도우(그래픽 감시화면) 표시여부를
설정.
태그 정보 윈도우는 그래픽 감시화면에서 태그 관련 요소를 선택했을 때 태그설명을 표시하는 화면이다.
화면을 윈도우 크기에 맞춤(
)
: 기본 화면(전체태그 보기 등)을
윈도우 크기에 맞추어 표시하는지를 설정.
왼쪽
마우스 응답(
)
: 그래픽 감시화면에서 왼쪽 마우스 버튼을 눌렀을 때 응답여부 설정.
그래픽 감시화면에서 왼쪽 마우스 버튼을 사용하지 않으면 상세화면 등으로 이동하는 기능을 사용할 수 없다.
오른쪽
마우스 응답(
)
: 그래픽 감시화면에서 오른쪽 마우스 버튼을 눌렀을 때 응답여부 설정.
그래픽 감시화면에서 오른쪽 마우스 버튼을 사용하지 않으면 단축메뉴 등을 사용할 수 없다.
메뉴
버튼 사용(
)
: 그래픽 감시화면 아래쪽에 표시되는 메뉴 버튼을 표시여부 설정.
MDI 창 제한 : 열려있는 그래픽 감시화면의 MDI 창 개수를 설정.
그래픽 : 열려있는 그래픽 감시화면(모듈)의 MDI 창 개수를 설정
만약 새로운 MDI 그래픽을 열 때 열려있는 MDI 창이 제한개수 이상이면 제일 먼저 열린 MDI 창을 닫고 새로운 MDI로 그래픽 감시화면을 연다.
단 스튜디오 모듈특성 설정에서 Popup 윈도우 또는 ‘창 제한 사용안함’으로 설정한 MDI 그래픽은 창 제한 상관없음.
기본 화면 : 열려있는 기본화면(예를 들어 전체 태그 보기화면, 아날로그 입력화면 등)의 개수를 설정
표시
형식과 일치(
)
: 아날로그 입력 현재 값 계산 시 표시형식과 일치여부 설정.
표시형식은 아날로그 입력 보기 등에 표시될 아날로그의 전체 표시길이와 소수점 표시개수를 설정.
스캔
일시 중지(
)
: 스캔을 중지할 지의 여부를 설정.
스캔은 통신 프로그램 등에서 현재 값을 읽어오는 것을 말한다.
스캔 일시 중지는 감시 프로그램이 새로 시작되면 항상 체크 안된 상태로 된다.
스캔 시작 시간 : 감시 프로그램이 시작된 후 지정한 0 ~ 120초 동안 스캔을 하지 않도록 설정.
스캔 시작 시간은 감시 프로그램이 시작된 후 통신 프로그램 등이 정상적인 데이터를 읽어올 수 있도록 기다리기 위해 사용.
AI 경보 복귀 값 연결(
)
: AI 태그 속성에서 HiHi/LoLo DO를 설정한 경우 경보 발생/복귀에 따른 출력 사용여부 설정.
만약 경보 복귀 차이값을 설정한 경우 경보 발생/복귀가 실제 HiHi/LoLo 값 변화와 다르게 발생한다.
이런 경우 AI 경보 복귀 값 연결을 체크( V )하면 실제 경보 발생/복귀에 따라 HiHi/LoLo DO 가 출력된다.
프로그램
종료시 통신 프로그램도 종료(
)
: 감시 프로그램을 종료하면 통신 프로그램도 종료할 지의 여부 설정.
프로그램
종료 확인상자(
)
: 프로그램 종료 시 확인상자 표시여부 설정.
출력
테스트(
)
: 통신 프로그램 파일 메뉴의 비트 쓰기/워드 쓰기 권한 여부 설정.
DI
Sub 태그 출력(
)
: 감시 프로그램 시작 시 DI 태그 속성의 ON DO, OFF DO 출력 여부를 설정.
일반적으로 DI 태그에 연결된 ON DO, OFF DO 등을 감시 프로그램 실행 시 출력(한번 만)하여야 원하는 결과를 얻을 수 있다.
(감시 프로그램 종료 등의 경우 DO 값이 변경될 수도 있으므로)
AI
Sub 태그 출력(
)
: 감시 프로그램 시작 시 AI 태그 속성의 AO TAG 출력 여부를 설정.
일반적으로 AI 태그에 연결된 AO TAG 등을 감시 프로그램 실행 시 출력(한번 만) 하여야 원하는 결과를 얻을 수 있다.
(감시 프로그램 종료 등의 경우 AO 값이 변경될 수도 있으므로)
알림
아이콘 사용(
)
: 감시프로그램을 알림 아이콘 형태로 표시 (윈도우 작업표시줄 오른쪽 알림 트레이에 표시)
테스트
모드 알림 상자 사용(
): 감시프로그램 시작 시 테스트모드로 시작하면 확인상자 생성
디바이스 품질 표시 사용 (OPC) : OCP 클라이언트로 들어온 태그의 장비 품질 상태를 표시. Good, Bad, Certain …

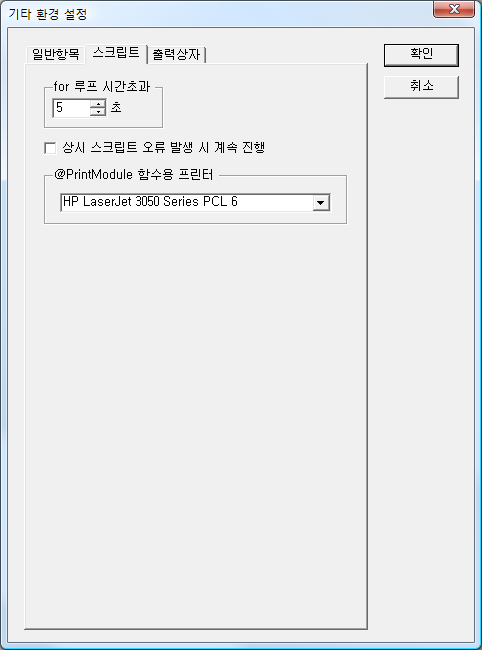

<그림 2> 기타 환경설정 스크립트 탭의 예
<그림 2>는 기타 환경설정 스크립트 탭의 예인데 여기서 for 루프 스크립트의 시간초과를 5 ~ 3600초 중에서 설정할 수 있다.
작성된 스크립트가 for 루프 등의 문제로 설정한 시간 내에 실행 완료하지 못하는 경우에는 전체 프로그램의 응답속도가 늦어지므로 ‘for 루프 시간초과’를 설정하여 이러한 문제를 해결할 수 있다.
영역에서 감시 프로그램 실행 시 계속(상시) 스크립트
오류 발생 시 계속 진행여부를 설정한다.
감시 프로그램 실행 시 계속(상시) 스크립트 오류 발생 시 계속 진행을 체크( V )하면 에러 발생한 부위 이전의 스크립트까지만 계속 실행되고 체크하지 않으면 에러가 발생된 스크립트는 감시 프로그램이 새로 시작되기 전까지는 실행되지 않는다.
또한 <그림 2>의
영역에서 @PrintModule 스크립트 함수용
프린트를 콤보 박스에 표시된 리스트 중에서 설정한다.

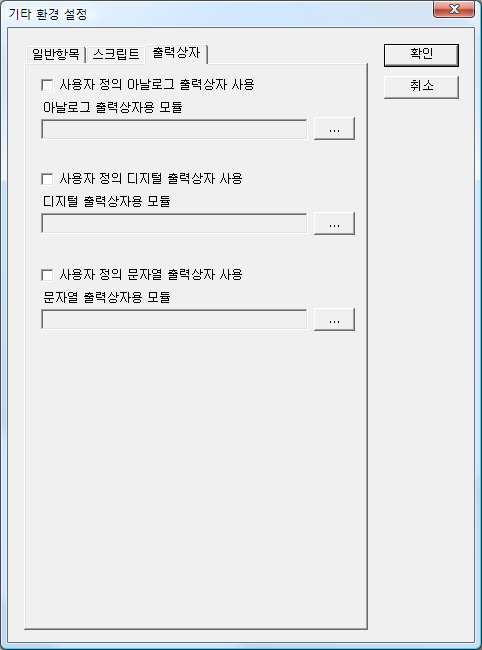

<그림 3> 사용자 정의 출력 상자의 예
감시 프로그램내에서 기본적으로 사용하고자 하는 사용자가 정의 아날로그, 디지털, 문자열 출력상자를 설정한다.
