기본자료 디지털



엑셀 리포트(Excel Report)의 자료요소 입력( 또는 수정 ) 메뉴를 선택하면 <그림 1>과 같은 자료요소 삽입 대화상자가 나타난다.

<그림 1>에서 데이터 종류를 기본자료 디지털’로 선택하면 기본자료 디지털에 대한 모듈요소가 왼쪽 리스트 박스에 표시된다.

리스트 박스에 표시된 자료요소를 선택하면 기본자료 디지털 모듈요소를 입력할 수 있다.

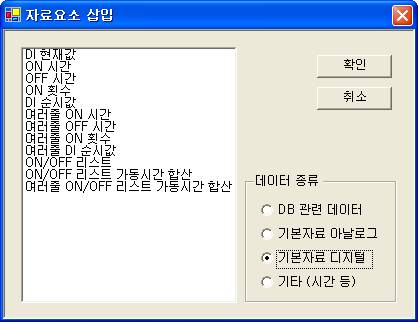

<그림 1> 자료요소 삽입(입력) 대화상자에서 기본자료 디지털을 선택한 모습





자료요소 삽입순서

1)      <그림 1>의 리스트 박스에서 삽입할 기본자료 디지털 자료요소를 선택한 후 ‘확인’ 버턴을 누른다.

2)      각 자료요소에 따른 상세 인자 삽입 대화상자가 나타난다.

3)      상세 자료요소 삽입 대화상자에 자료요소에 대한 상세한 정보를 입력한다.

4)      자료요소가 지정한 셀에 삽입된다.





기본자료 디지털

DI 현재값 - 감시 프로그램의 디지털 현재 값을 엑셀로 읽어오기 위한 자료요소

ON 시간 - 저장된 디지털 자료의 ON 시간을 읽어오기 위한 자료요소

OFF 시간 - 저장된 디지털 자료의 OFF 시간을 읽어오기 위한 자료요소

ON 횟수 - 저장된 디지털 자료의 ON 횟수를 읽어오기 위한 자료요소

DI 순시값 - 저장된 디지털 자료의 순시값을 읽어오기 위한 자료요소

여러줄 ON 시간 - 저장된 디지털 자료의 ON 시간을 여러 줄로 읽어오기 위한 자료요소

여러줄 OFF 시간 - 저장된 디지털 자료의 OFF 시간을 여러 줄로 읽어오기 위한 자료요소

여러줄 ON 횟수 - 저장된 디지털 자료의 ON 횟수를 여러 줄로 읽어오기 위한 자료요소

여러줄 DI 순시값 - 저장된 디지털 자료의 순시값을 여러 줄로 읽어오기 위한 자료요소

ON/OFF 리스트 – ON/OFF 리스트 설정에서 지정하여 저장된 자료를 읽어오기 위한 자료요소

ON/OFF 리스트 가동시간 합산 – ON/OFF 리스트에 저장된 가동시간을 합산하여 읽어오는 자료요소

여러줄 ON/OFF 리스트 가동시간 합산 – ON/OFF 리스트에 저장된 가동시간을 합산하여 여러 줄로 표시하는 자료요소
