GE Ethernet 통신 드라이버

GE Ethernet 은 미국 GE Fanuc Automation 의 PLC와 통신을 위한 드라이버이다.

1. 읽기 설정

<그림 1>은 GE Ethernet 통신 드라이버의 통신파일 편집 예이다.

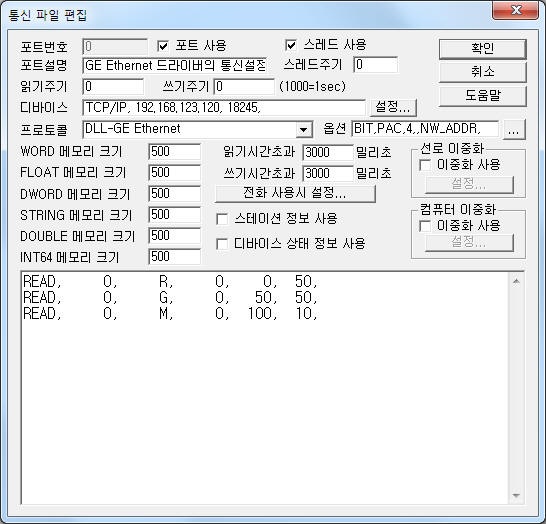

<그림 1> GE Ethernet 드라이버의 통신파일 편집 예

<그림 1>의 디바이스는 디바이스 종류(TCP/IP), 장비의 IP 번지(192.168.123.120), TCP/IP 의 서비스 포트(18245 로 고정), 순으로 콤마( , )로 구분하여 장비에 설정된 값을 입력한다.

또한 Option 영역에는 BIT 메모리 10/16진수로 정렬(10진수- BIT, 16진수 - 0, 기본 :0 ), PLC 모델( 0 - 9000 series, PAC - PAC System, 기본 = 0), PAC System 의 Ethernet 슬롯위치( 0 - 15, 기본 = 1), 디지털 출력번지 - 1 사용여부( 0 - 사용, NB_ADDR - 사용안함, 기본 = 0), 아날로그 출력번지 - 1 사용여부( 0 - 사용, NW_ADDR - 사용안함, 기본 = 0)를 콤마( , )로 구분하여 입력한다.

GE Ehternet 통신 드라이버의 읽기 형식

GE Ehternet 통신 드라이버의 읽기 형식은 다음과 같은 인자 순으로 사용한다.

1)  STATION – 사용안함.

2)  읽기 명령어 – R, RF, RF2 AI, AQ, I, Q, T, M, SA, SB, SC, S, G.의 읽을 메모리 종류. ( <표 1> 참조 )

3)  읽을 주소 – 메모리 내의 읽을 시작주소.

4)  통신 메모리 저장 위치 – 읽은 값을 저장할 통신 메모리 시작번지.

5)  읽는 크기 - 읽을 데이터 크기. ( 1 ~ 450 )

읽기 예)

READ, 0, R, 0, 0, 50,
READ, 0, G, 0, 50, 50,
READ, 0, M, 0, 100, 10,
READ, 0, RF, 50, 0, 1,
READ, 0, RF2, 100, 0, 1,

<표 1>은 GE PLC 의 메모리 종류와 내용이다.

<그림 1> 프로토콜 옵션부의  아이콘을 클릭하면 <그림 2>의 대화상자가 나타나는데 여기서도 읽기 형식을 작성할 수 있다.

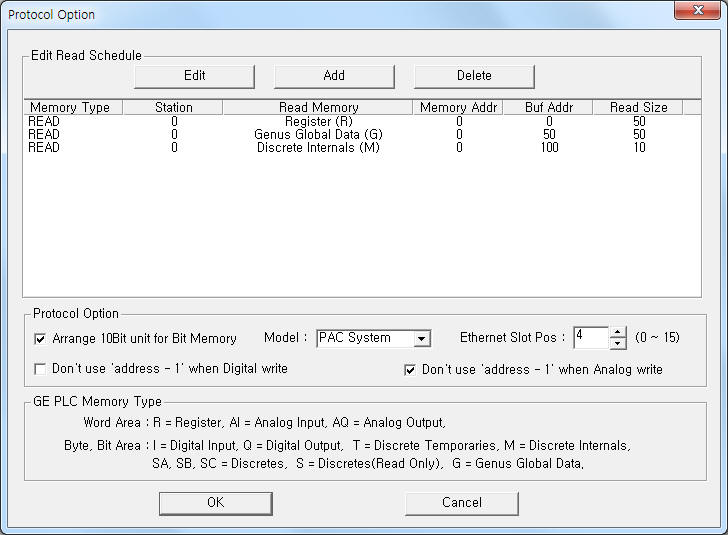

<그림 2> GE Ehternet 드라이버의 옵션 대화상자의 예

<그림 2>의 , ,  버턴과 리스트 박스를 이용하여 읽기 형식을 작성한다.

<그림 2>의 Protocol Option 영역에서도 BIT 메모리 10/16진수로 정렬여부, PLC 모델, PAC System 의 Ethernet 슬롯위치, 디지털 출력번지 - 1 사용여부, 아날로그 출력번지 - 1 사용여부를 설정할 수 있다.

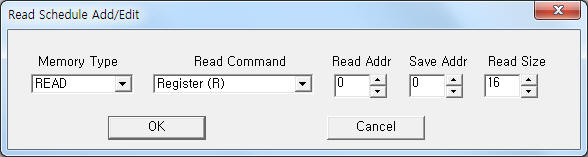

<그림 3> GE Ehternet 드라이버의 통신 읽기 설정 추가/편집 대화상자의 예

<그림 3>은 <그림 2>의 대화상자에서 읽기 스케쥴을 추가 또는 편집할 때 나타나는 대화상자이다.

2. 쓰기 설정

GE Ehternet 통신 드라이버의 쓰기로 설정 값 등을 변경 할 수 있다.

디지털 쓰기

디지털 쓰기를 위한 아날로그 출력 태그 설정 시 필요한 요소

1) PORT       연결된 PORT 번호(0 ~ 255)

2) Station     사용안함

3) Address    메모리의 주소.

옵션에서 '디지털 출력번지 - 1' 사용할 때 : Address - 1 번지,

옵션에서 '디지털 출력번지 - 1' 사용하지 않을 때 : Address 번지.

4) Extra 1      I, Q, T, M, SA, SB, SC, G 의 출력할 메모리 종류.

5) Extra 2     사용안함

설정 예1)

PORT : 0  STATION : 0  ADDRESS:0001  EXTRA1:Q  EXTRA2 : 빈칸 으로 설정하고 디지털 쓰기를 하면 GE PLC Q 영역의 첫 번째(옵션에서 '디지털 출력번지 - 1' 사용할 때) 디지털 출력을 제어할 수 있다.

아날로그 쓰기

아날로그 쓰기를 위한 아날로그 출력 태그 설정 시 필요한 요소

1) PORT       연결된 PORT 번호( 0 ~ 255 )

2) Station     사용안함

3) Address    메모리의 주소.

옵션에서 '아날로그 출력번지 - 1' 사용할 때 : Address - 1 번지,

옵션에서 '아날로그 출력번지 - 1' 사용하지 않을 때 : Address 번지.

4) Extra 1      R, RF, RF2, AI, AQ, I, Q, T, M, SA, SB, SC, G 의 출력할 메모리 종류.

5) Extra 2      사용안함

설정 예1)

 PORT : 0  STATION : 0  ADDRESS:0005  EXTRA1:R  EXTRA2 : 빈칸 으로 설정하고 아날로그 쓰기를 하면 GE PLC R 영역의 5 번째(옵션에서 '아날로그 출력번지 - 1' 사용할 때)  아날로그 출력값을 바꿀 수 있다.
PORT : 0  STATION : 0  ADDRESS:0150  EXTRA1:RF  EXTRA2 : 빈칸 으로 설정하고 아날로그 쓰기를 하면 GE PLC R 영역의 300+301번째(옵션에서 '아날로그 출력번지 - 1' 사용할 때)  아날로그 출력값(Float)을 바꿀 수 있다.
PORT : 0  STATION : 0  ADDRESS:0300  EXTRA1:RF2  EXTRA2 : 빈칸 으로 설정하고 아날로그 쓰기를 하면 GE PLC R 영역의 300+301번째(옵션에서 '아날로그 출력번지 - 1' 사용할 때)  아날로그 출력값(Float)을 바꿀 수 있다.

3. GE PAC System PLC 의 모습

<그림 4>는 GE PAC System PLC의 모습이다.

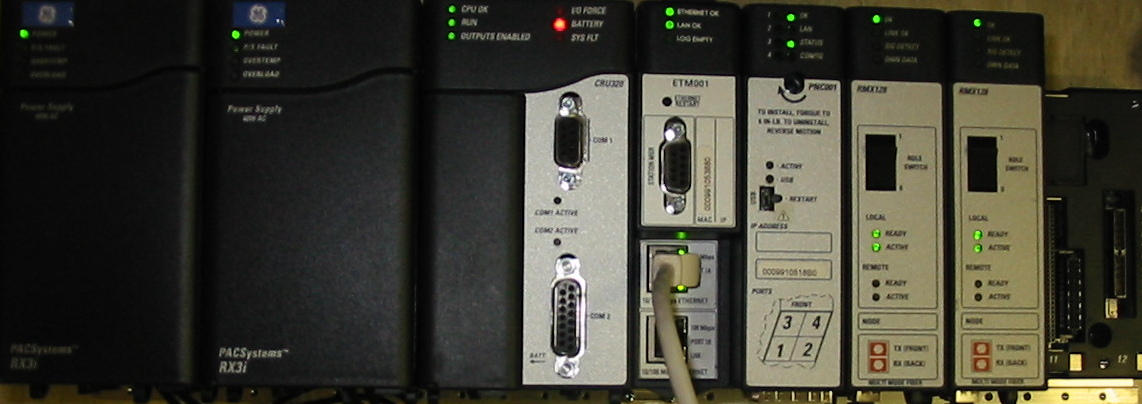

<그림 4> GE PAC System PLC의 모습
