PC 내장형 카드인 CIO-DAS08/Jr-40 모델을 위한 프로토콜이다.

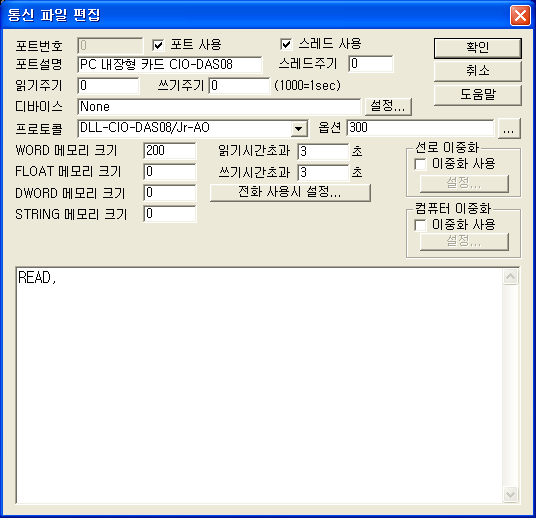

CIO-DAS08/Jr-AO프로토콜의 SCAN파일 작성 예
CIO-DAS08/Jr-AO 카드는 아날로그 입력 8채널, 디지털 입력 8채널, 디지털 출력 8채널, 아날로그 출력 2채널을 가진 PC내장형 컨트롤러이다. DEVICE는 다른 통신카드와는 달리 none으로 설정하여야 한다. 프로토콜 옵션에서 보면 300이라는 숫자가 있는데 이것은 카드의 입출력 주소를 말한다. 이것은 카드에 달려있는 Dip 스위치를 조정하면 다르게 설정할 수 있다. 프로토콜 옵션에서는 카드에서 설정한 값대로 맞추면 된다. READ는 READ 한 줄만 있으면 된다. 이렇게 설정한 후 통신을 시작하게 되면 통신 프로그램의 지정된 메모리에 <표1> 과 같이 정렬된다.
<표1>은 읽기 설정 방법을 표시한 것이다.
| 메모리 위치 | 종류 | 범위 |
| 000 | Analog InputChannel 0 | 0~4095 |
| 001 | Analog Input Channel 1 | 0~4095 |
| 002 | Analog Input Channel 2 | 0~4095 |
| 003 | Analog Input Channel 3 | 0~4095 |
| 004 | Analog Input Channel 4 | 0~4095 |
| 005 | Analog Input Channel 5 | 0~4095 |
| 006 | Analog Input Channel 6 | 0~4095 |
| 007 | Analog Input Channel 7 | 0~4095 |
| 008 | Digital Input 0~7 | 해당 비트가 ON/OFF된다. |
| 009 | Digital Output 0~7 | 출력 중이면 해당 비트가 ON/OFF된다. |
| 010 | Analog Output Channel 0 | 0~4095 |
| 011 | Analog Output Channel 1 | 0~4095 |
<표 1> 통신 후 메모리 구조
출력은 SCAN File과 상관없이 컨트롤러의 직접 ADDRESS에 쓴다.
디지털 출력 설정법
디지털 출력은 컨트롤러의 한 접점을 ON/OFF하는 것을 의미한다.
디지털 출력 TAG 설정 시 필요한 두 가지
1) PORT 연결된 PORT 번호
2) ADDRESS 출력하고자 하는 주소 0000~0007
예1) Address:0001, 이라고 설정하고 출력을 하면 Digital Output Channel 1 의 직접ON/OFF할 수 있다.
아날로그 출력 설정법
아날로그 출력은 WORD 값을 PLC에 쓰는 것을 말한다. (0~4095)
아날로그 출력 TAG 설정 시 필요한 두 가지
1) PORT 연결된 PORT 번호
2) ADDRESS 출력하고자 하는 주소 0000~0001
예2) ADDRESS:0001, 로 설정하고 값을 출력하면 아날로그 출력 채널 1의 값을 바꿀 수 있다.
