CHINO KP 컨트롤러의 통신속도는 9600, 2, 7, 1,로 되어 있다. 속도는 바꿀 수 있으나 나머지는 고정되어 있다.
CHINO KP의 READ 작성형식
CHINO KP 의 통신 프로토콜 READ 작성형식은 다음과 같은 인자 순으로 작성한다.
1) STATION - KP Module의 Station 번호. (232 - 0, 422 설정된 Com Number 1~99 입력)
2) 메모리 종류 - 읽을 메모리의 종류. (1, 2, 8, 9, 11~25, 30~41)
3) 읽을 주소 - 메모리 주소.
4) 통신 메모리 저장 위치 - 읽은 값이 저장될 ScanBuf의 위치.
5) 읽을 크기 - 메모리 종류에 따라 고정.
CHINO KP 모듈의 내용을 통신 메모리로 읽어왔을 때의 내용은 통신 프로그램 사용설명서 또는 CHINO KP 모듈 사용설명서를 참조하여 사용한다.
설정치를 PC에서 설정할 필요가 없다면 메모리의(1,2,8,9)만 읽으면 감시 기능은 사용할 수 있다.

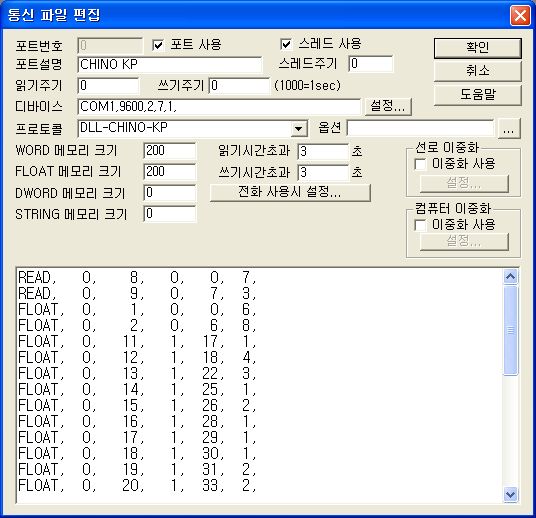

READ 예)
READ, 0, 8, 0, 0, 7,
READ, 0, 9, 0, 7, 3,
FLOAT, 0, 1, 0, 0, 6,
FLOAT, 0, 2, 0, 6, 8,
FLOAT, 0, 11, 1, 17, 1,
FLOAT, 0, 12, 1, 18, 4,
FLOAT, 0, 13, 1, 22, 3,
FLOAT, 0, 14, 1, 25, 1,
FLOAT, 0, 15, 1, 26, 2,
FLOAT, 0, 16, 1, 28, 1,
FLOAT, 0, 17, 1, 29, 1,
FLOAT, 0, 18, 1, 30, 1,
FLOAT, 0, 19, 1, 31, 2,
FLOAT, 0, 20, 1, 33, 2,
FLOAT, 0, 21, 1, 35, 1,
FLOAT, 0, 22, 1, 36, 1,
FLOAT, 0, 23, 1, 37, 3,
FLOAT, 0, 24, 1, 40, 1,
FLOAT, 0, 25, 1, 41, 1,
FLOAT, 0, 30, 1, 42, 2,
FLOAT, 0, 31, 1, 44, 1,
FLOAT, 0, 32, 1, 45, 2,
FLOAT, 0, 33, 1, 47, 1,
FLOAT, 0, 34, 1, 48, 1,
FLOAT, 0, 35, 1, 49, 2,
FLOAT, 0, 36, 1, 51, 1,
FLOAT, 0, 37, 1, 52, 1,
FLOAT, 0, 38, 1, 53, 3,
FLOAT, 0, 39, 1, 56, 1,
FLOAT, 0, 40, 1, 57, 1,
FLOAT, 0, 41, 1, 58, 1,
CHINO KP 모듈의 내용을 통신 메모리로 읽어왔을 때의 내용은 통신 프로그램 사용설명서 또는 CHINO KP 모듈 사용설명서를 참조하여 사용한다.
설정치를 PC에서 설정할 필요가 없다면 메모리의(1,2,8,9)만 읽으면 감시 기능은 사용할 수 있다.
| 읽는종류 | 번호 | 어드레스 | 읽는크기(고정) | 메모리 내용 | 비고 |
| Real Data Request | 1 | 사용안함 | 6 | 0 - Pv status | 0
=
1 = + 2= -Over Range |
| 1 – PV | |||||
| 2 – SV No | 1
~ 8 = SV No. 0 = Remote SV |
||||
| 3 – SV | |||||
| 4 – MV1 | |||||
| 5 – MV2 | |||||
| Execution Parameter Request |
2 | 사용안함 | 8 | 0
– SV 1 – P 2 – I 3 – D 4 – AL1 5 – AL2 6 – AL3 7 – AL4 |
|
| Status
1 Request |
8 | 사용안함 | 7 | 0
– Execution
No 1 – AL1 상태 2 – AL2 상태 3 – AL3 상태 4 – AL4 상태 5 – PV error 상태 6 – Hardware error |
( 1 ~ 8 ) |
| Status
2 Request |
9 | 사용안함 | 3 | 0 – Auto/Man | 1=
Man 0 = Auto |
| 1 – A.T | 1
= AT 0 = Noraml |
||||
| 2 – Remote/Local | 1
= Remote 0 = Local |
||||
| SV | 11 | 1 ~ 8 | 1 | SV 값 | |
| Alarm | 12 | 1 ~ 8 | 4 | 0
– AL1 1 – AL2 2 – AL3 3 – AL4 |
|
| PID | 13 | 1 ~ 8 | 3 | 0
– P 1 – I 2 – D |
|
| Output Variables Limit | 14 | 1 ~ 8 | 1 | Output Variables Limit | |
| Output Higher/Lower Limit | 15 | 1 ~ 8 | 2 | 0
– Output L
Limit 1 – Output H Limit |
|
| Sensor Compensation | 16 | 사용안함 | 1 | Sensor Compensation | |
| Digital Filter | 17 | 사용안함 | 1 | Digital Filter | |
| Setting Value Variation Rate | 18 | 사용안함 | 1 | Setting Value Variation Rate | |
| Remote Scaling | 19 | 사용안함 | 2 | 0
– MIN 1 – MAX |
|
| Cascade | 20 | 사용안함 | 2 | 0
– Cascade r 1 – Cascade b |
|
| Remote Shift | 21 | 사용안함 | 1 | Remote Shift | |
| Remote Filter | 22 | 사용안함 | 1 | Remote Filter | |
| Transmission
Type, Transmission Scale |
23 | 사용안함 | 3 | 0 – type | 0 = SV, 1 = PV, 2 = MV |
| 1 – Trans Scale Min | |||||
| 2 – Trans Scale Max | |||||
| 2nd Output P | 24 | 사용안함 | 1 | 2nd Output P | |
| 2nd Output Gap | 25 | 사용안함 | 1 | 2nd Output Gap | |
| Measuring Input Unit | 30 | 사용안함 | 2 | 0 – Input Type | |
| 1 –Unit | 0 = C, 1 = F, 2 = %, 3 = BL | ||||
| CJ INT/EXT | 31 | 사용안함 | 1 | CJ INT/EXT | 0
= INT, 1 = EXT |
| Linear Scale | 32 | 사용안함 | 2 | 0 – MIN1 – MAX | |
| PV Dot | 33 | 사용안함 | 1 | ||
| Scale Dot | 34 | 사용안함 | 1 | ||
| Alarm
Mode, Alarm Dead Band |
35 | 1 ~ 4 | 2 | 0 – Alarm Mode | 0
= DH, 1= DHW, 2 = DL, 3 = DLW, 4 = AH, 5 = |
| 1 – Blind Sector | |||||
| Dead Band | 36 | 사용안함 | 1 | ||
| Pulse Cycle | 37 | 사용안함 | 1 | ||
| FB Zero Span & Gain | 38 | 사용안함 | 3 | 0 – Zero1 – Span2 – Gain | |
| Output Preset | 39 | 사용안함 | 1 | ||
| Pv Error Output | 40 | 사용안함 | 1 | ||
| Output
Direct / Reverse |
41 | 사용안함 | 1 | 0
= Direct 1 = Reverse |
|
| 메모리에 불러왔을 때 구조 | |||||
출력은 SCAN File과 상관없이 CHINO KP 모듈의 직접 ADDRESS에 쓴다.
CHINO KP 의 디지털 출력 설정법
디지털 출력 TAG 설정 시 필요한 설정 5 가지
1) PORT : 컨트롤러에 연결된 PORT 번호.
2) STATION : 스테이션번호. (232사용 시-0, 422사용 시-1~99)
3) ADDRESS : Execution 번호. 0 = 모든 번호(1~8)에 동시에 출력, 1~8 = 해당번호에 출력
4) EXTRA 1 : Parameter 번호. (1~5, 11~25, 30~41 까지 사용가능)
5) EXTRA 2 : 메모리 번호. (Parameter에 따라 사용하지 않을 수도 있다.)
설정 예)
Port:0, Station:0, Extra1:1, Extra2:0 이라고 설정하고 운전하면 AUTO/MAX을 바꿀 수 있다.
(Parameter 내용은 통신 사용설명서 및 CHINO KP 사용설명서를 참조).
CHINO KP 의 아날로그 출력 설정법
아날로그 출력 TAG 설정 시 필요한 5 가지
1) PORT : 컨트롤러에 연결된 PORT 번호.
2) STATION : 스테이션번호. (232사용 시-0, 422사용 시-1~99)
3) ADDRESS : Execution 번호. 0 = 모든 번호(1~8)에 동시에 출력, 1~8 = 해당번호에 출력
4) EXTRA 1 : Parameter 번호. (1~5, 11~25, 30~41 까지 사용가능)
5) EXTRA 2 : 메모리 번호. (Parameter에 따라 사용하지 않을 수도 있다.)
설정 예)
Port:0, Station:0, Extra1:11, Extra2:0 이라고 설정하고 아날로그 출력을 행하면 계기의 SV값을 바꿀 수 있다.
(Parameter 내용은 통신 사용설명서 및 CHINO KP 사용설명서를 참조).
