A/S TelMan 콘트롤러는 PLC를 전화로 연결하여 기기의 상태를 전송해 주는 프로토콜이다.
이 프로토콜은 모뎀을 사용하지만 Device는 Com? 을 사용한다. 이것은 프로토콜 내에서 모뎀처리를 한다는 의미이다.

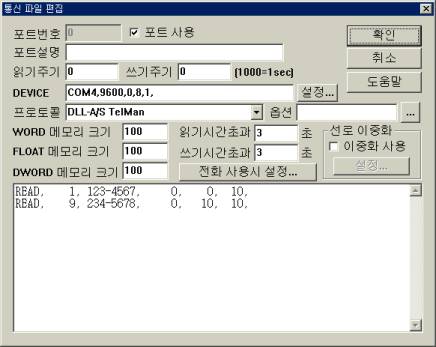

위의 설정 예는 A/S TelMan 통신파일 작성 예이다.
READ 작성 형식
1) 스테이션 – A/S TelMan의 고유 번호
2) 전화번호 – A/S Telman이 설치된 전화번호
3) 읽을 주소 – 사용안함 항상 0
4) 통신 메모리 저장 위치 - 읽어온 데이터를 저장할 위치
5) 읽은 크기 - 한번에 읽어올 크기를 말한다. (10으로 고정)
READ 예)
READ, 1, 123-4567, 0, 0, 10,
READ, 9, 234-5678, 0, 10, 10,
출력은 SCAN 파일과 상관없이 컨트롤러의 직접 ADDRESS에 쓴다.
3710 ACM 디지털 출력 설정법
1) PORT - 컨트롤러에 연결된 PORT 번호.
2) 스테이션 – A/S TelMan의 번호
3) ADDRESS – 사용안함
4) EXTRA 1 – CALL
설정 예)
PORT:0 STATION:9 EXTRA1:CALL 이라고 설정하고 ON출력을 하면 수동전화 걸기를 한다.
3710 ACM 아날로그 출력 설정법
A/S Telman 프로토콜에서 아날로그 출력은 없다.
