Samsung AHU System 통신드라이버는 삼성전자의 시스템 에어컨과 통신을 위한 드라이버이다.
<그림 1>은 Samsung AHU System 통신 드라이버를 사용하여 통신파일을 편집한 예이다.
|
|

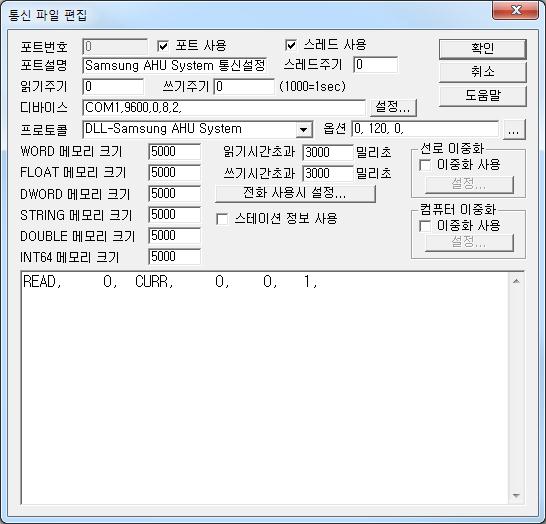

| <그림 1> Samsung AHU System 통신 드라이버의 통신파일 편집 예 |
<그림 1>에서 DEVICE는 통신포트(COM1), 통신속도(9600), 패리티 비트(0), 데이터 비트(8), 정지 비트(2), 순으로 장비에 설정된 값을 입력한다.
또한 옵션 부에는 Error 상태 값 저장여부(0 : 저장안함, 1 : 저장, 기본 = 0), Tracking 주기(0 ~ 180초, 기본 = 120), 이전 ROM Version 장비의 여부(0 : 사용안함, 1 : 사용, 기본 = 0)를 콤마( , ) 로 구분하여 입력한다.
Samsung AHU System 통신드라이버의 읽기 작성 형식
Samsung AHU System 통신 드라이버의 읽기 형식은 다음과 같은 인자 순으로 사용한다.
1) STATION – 0 ~ 15 사이의 중계기 번호를 입력.
2) 읽기 명령어 – CURR 의 읽기 명령어를 입력.(<표 1> 참조)
3) 읽을 주소 – 사용안함.
4) 메모리 저장 위치 – 읽어온 상태값을 저장할 통신메모리 시작번지를 입력.
5) 읽는 크기 – 한번에 읽어올 데이터 개수. 1 로 설정.
읽기 설정 예)
READ, 0, CURR, 0, 0, 1,
<표 1>은 Samsung AHU System 통신 드라이버의 CURR 읽기 명령의 읽은 값 저장내용이다.
| 읽기 명령어 | 내용 | AHU Kit 번호 | 저장 내용 | 비고 |
| CURR | AHU 현재 상태 값 읽기 | 0 번 AHU Kit | 저장위치 + 0 : 설정온도 저장위치 + 1 : 현재온도 저장위치 + 2 : 풍향( 0 = 멈춤, 1 = 상하,좌우, 2 = 좌우, 3 - 상하, 기타 = Unknown) 저장위치 + 3 : 풍량( 0 = 자동, 1 = 미풍, 2 = 약풍, 3 - 강풍, 기타 = Unknown) 저장위치 + 4 : 운전/정지 상태( 0 = 정지, 1 = 운전, 기타 = Unknown) 저장위치 + 5 : 운전 모드( 0 = 자동, 1 = 냉방, 2 = 제습, 3 = 송풍, 4 = 난방, 기타 = Unknown) 저장위치 + 6 : 제어 Level( 0 ~ 2 = 0 ~ 2 Level, 기타 = Unknown) 저장위치 + 7 : 필터 경보( 0 = 경보 Off, 1 = 경보 ON) *** Error 상태 값 미 저장 시 *** 저장위치 + 8 : AUX 1 ( 2 Byte 값) 저장위치 + 9 :AUX 2 ( 3 Byte 값, DWORD 메모리) *** Error 상태 값 저장 시 *** 저장위치 + 8 : 0번 AHU Kit Error 값 2 Byte(0 = Error 없음) 저장위치 + 9 : 실외기 Error 값 2 Byte(0 = Error 없음) |
설치된 AHU Kit 가 없으면 저장 위치에 데이터를 저장하지 않는다. |
| 1 번 AHU Kit | 저장위치 + 10 : 설정온도 저장위치 + 11 : 현재온도 저장위치 + 12 : 풍향( 0 = 멈춤, 1 = 상하,좌우, 2 = 좌우, 3 - 상하, 기타 = Unknown) 저장위치 + 13 : 풍량( 0 = 자동, 1 = 미풍, 2 = 약풍, 3 - 강풍, 기타 = Unknown) 저장위치 + 14 : 운전/정지 상태( 0 = 정지, 1 = 운전, 기타 = Unknown) 저장위치 + 15 : 운전 모드( 0 = 자동, 1 = 냉방, 2 = 제습, 3 = 송풍, 4 = 난방, 기타 = Unknown) 저장위치 + 16 : 제어 Level( 0 ~ 2 = 0 ~ 2 Level, 기타 = Unknown) 저장위치 + 17 : 필터 경보( 0 = 경보 Off, 1 = 경보 ON) *** Error 상태 값 미 저장 시 *** 저장위치 + 18 : AUX 1 ( 2 Byte 값) 저장위치 + 19 :AUX 2 ( 3 Byte 값, DWORD 메모리) *** Error 상태 값 저장 시 *** 저장위치 + 18 : 0번 AHU Kit Error 값 2 Byte(0 = Error 없음) |
|||
... (최대 63번 까지) |
... | |||
| <표 1> Samsung AHU System 통신 드라이버의 CURR 읽기 명령의 읽은 값 저장내용 | ||||
Samsung AHU System 통신 드라이버의 읽은 값은 WORD/DWORD/FLOAT/DOUBLE/INT64 메모리에 동일한 값(저장형식만 다름)이 저장한다.
<그림 1> 프로토콜 옵션부의
아이콘을 클릭하면 <그림 2>의 대화상자가 나타나는데 여기서도 읽기 형식을 작성할 수 있다.
 |

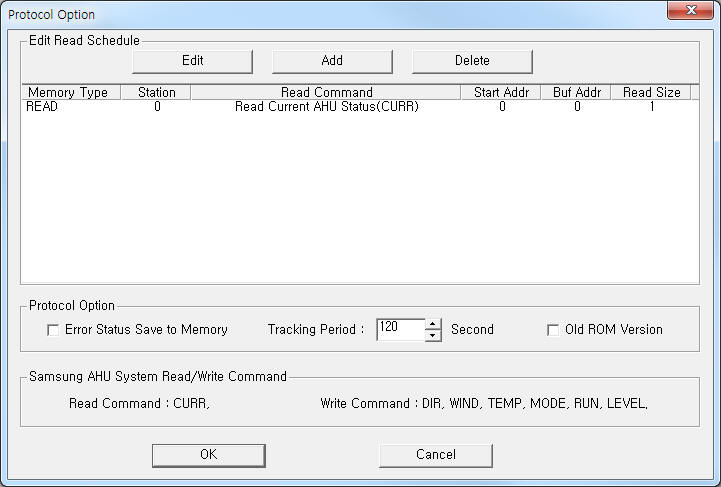

| <그림 2> Samsung AHU System 통신 드라이버의 옵션 대화상자의 예 |
<그림 2>의 'Error Status Save to Memory' 영역과 'Tracking Period', 'Old ROM Version' 영역에서도 Error 상태 값 저장여부와 Tracking 주기, 이전 ROM Version 장비의 여부를 설정할 수 있다.
<그림 2>의
,
,
버턴과 리스트 박스를 이용하여 읽기 형식을 작성한다.
 |

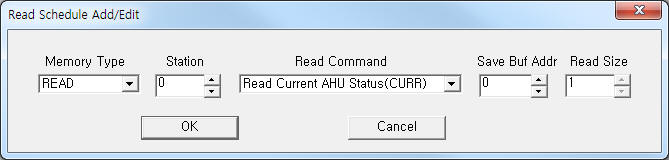

| <그림 3> Samsung AHU System 드라이버의 통신 읽기 설정 추가/편집 대화상자의 예 |
<그림 3>은 <그림 2>의 대화상자에서 읽기 스케쥴을 추가 또는 편집할 때 나타나는 대화상자이다.
쓰기 설정으로 AHU System 의 설정 값 등을 변경할 수 있다.
디지털 쓰기
디지털 쓰기는 아날로그 쓰기와 설정 값은 동일하고 출력 값만 다르게 설정한다.
아날로그 쓰기
TAG 설정 시 필요한 설정 5 가지
1) PORT : PLC에 연결된 PORT 번호.
2) STATION : 0 ~ 15 사이의 중계기 번호를 입력.
3) ADDRESS : 0 ~ 63 사이의 AHU Kit 번호를 입력.
4) EXTRA 1 : DIR, WIND, TEMP, MODE, RUN, LEVEL 의 메모리 종류를 입력. (<표 2> 참조)
5) EXTRA 2 : 사용안함.
<표 2>는 Samsung AHU System 통신 드라이버의 쓰기 명령어 종류와 내용이다.
| 쓰기 명령어 | 내용 | 출력 값 |
| DIR | 풍향 설정 | 0 = 멈춤, 1 = 상하, 좌우, 2 = 좌우, 3 = 상하 |
| WIND | 풍량 설정 | 0 = 자동, 1 = 미풍, 2 = 약풍, 3 = 강풍 |
| TEMP | 설정 온도 값 제어 | 0 ~ 31 운전모드에 따라 설정 최대/최소 값이 다름 |
| MODE | 운전 모드 설정 | 0 = 자동, 1 = 냉방, 2 = 제습, 3 = 송풍, 4 = 난방 |
| RUN | 운전/정지 설정 | 0 = 정지, 1 = 운전 |
| LEVEL | 운전 Level 설정 | 0 = Level 0 운전, 1 =Level 1 운전, 2 =Level 2 운전, |
| <표 2> Samsung AHU System 통신 드라이버의 쓰기 명령어 종류와 출력 값 | ||
설정 예1)
PORT:0, station:0, ADDRESS:0000, Extra1:DIR, Extra : 0 이라고 설정하고 아날로그 출력을 하면 Samsung AHU System 의 0번 중계기, 0번 AHU Kit 의 풍향을 설정할 수 있다.
설정 예2)
PORT:0, station:0, ADDRESS:0002, Extra1:TEMP, Extra : 0 이라고 설정하고 아날로그 출력을 하면 Samsung AHU System 의 0번 중계기, 2번 AHU Kit 의 설정온도를 변경할 수 있다.
설정 예3)
PORT:0, station:1, ADDRESS:0005, Extra1:RUN, Extra : 0 이라고 설정하고 아날로그 출력을 하면 Samsung AHU System 의 1번 중계기, 5번 AHU Kit 의 운전/정지 제어를 할 수 있다.
블록 쓰기
Samsung AHU System 통신 드라이버의 블록쓰기는 지원하지 않는다.
