<그림1>은 국내 선광시스템의 출력전용 DPM 메터와 통신을 위한 프로토콜 설정 예이다.

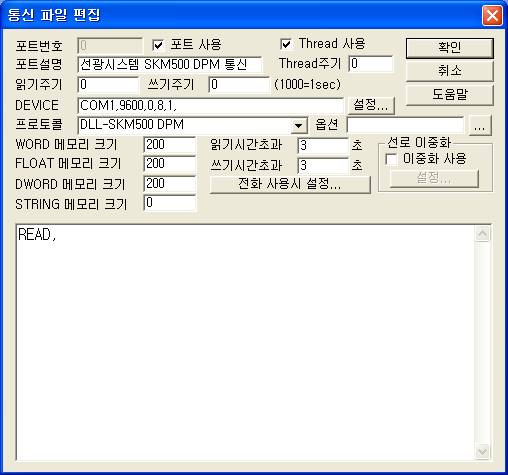

<그림 1> SKM500 DPM 드라이브의 통신설정 예
<그림 1>의 DEVICE 설정은 통신포트(COM1), 통신속도(9600), 패리티비트(0), 데이터비트(8), 스톱비트(1), 순으로 입력한다.
SKM500 DPM 의 통신속도(1200, 2400, 4800, 9600, 19200), 메터 번호 (Station) 와 소수점 위치 등은 메터의 설정버턴으로 변경할 수 있다.
읽기 설정 방법
SKM500 DPM 통신 드라이브의 읽기 설정은 READ, 한 줄만 작성한다. (혹은 빈칸)
출력은 SCAN File과 상관없이 컨트롤러의 직접 ADDRESS에 쓴다.
디지털 출력 설정법
디지털 출력 TAG 설정 시 필요한 요소는 아날로그 출력태그 설정요소와 동일하고 출력 값(0, 1)만 다르다.
아날로그 출력 설정법
아날로그 출력은 아날로그 숫자 값을 DPM 메터에 전송한다.
아날로그 출력 TAG 설정 시 필요한 요소
1) PORT 연결된 PORT 번호
2) STATION DPM 메터의 Station(Address) 번호. (0 ~ 255).
3) Address 출력한 값을 표시할 번지.
4) Extra1 장비의 글자표시 개수.
6 : 6자리 (6 Digit),
4, 빈칸 외 : 4자리 (4 Digit).
5) Extra2 소수점 위치 (0 ~ 5). SKM500 DPM 은 하드웨어로 소수점 위치를 지정하므로 소수점 위치를 꼭 지정해야 함.
0 : 소수점 없음,
1 ~ 5 : 소수점 1 ~ 5자리.
설정 예1)
PORT : 0 STATION : 1 ADDRESS : 0020 EXTRA1 : 빈칸 EXTRA2 : 1 로 설정하고 123.4 값을 출력하면 1번 SKM500 DPM 메터에 123.4 를 표시하고 출력된 값을 20번지 WORD, FLOAT, DWORD에 표시한다. (1번 메터의 소수점을 1자리로 설정해야 정상적으로 표시됨)
설정 예2)
PORT : 0 STATION : 2 ADDRESS : 0021 EXTRA1 : 빈칸 EXTRA2 : 2 로 설정하고 –1.23 값을 출력하면 2번 SKM500 DPM 메터에 –1.23 을 표시하고 출력된 값을 21번지 WORD, FLOAT, DWORD에 표시한다. (2번 메터의 소수점을 2자리로 설정해야 정상적으로 표시됨)
설정 예3)
PORT : 0 STATION : 3 ADDRESS : 0022 EXTRA1 : 6 EXTRA2 : 4 로 설정하고 45.6789 값을 출력하면 3번 6Digit SKM500 DPM 메터에 45.6789 를 표시하고 출력된 값을 22번지 WORD, FLOAT, DWORD에 표시한다. (3번 메터의 소수점을 4자리로 설정해야 정상적으로 표시됨)
SKM500 DPM Multi Function 콘트롤러와 컴퓨터 간의 통신케이블 연결
SKM500 DPM 뒷면 단자대의 (<그림 2> 참조) 왼쪽에서 세 번째 R+, 네 번째 R- 단자와 컴퓨터 측 (485 통신 단자) T+, T- 를 순서대로 연결한다.
SKM500 DPM 측 컴퓨터 측
왼쪽 3번 째 단자 ( R+) ------------------------- T+
왼쪽 4번 째 단자 ( R-) ------------------------- T-
SKM500 DPM 의 기본 전원 연결) 메터 뒤쪽 단자대의 첫 번째( +24 V ), 두 번째( 0 V ) 단자에 24 V DC를 연결한다.

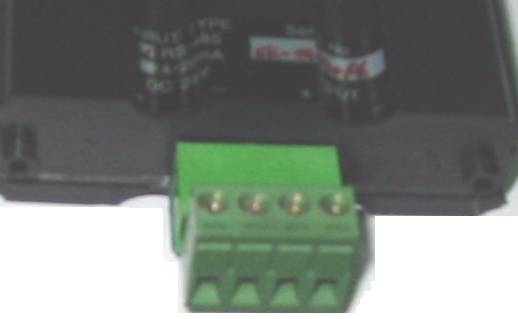

<그림 2> SKM500 DPM 메터의 뒷면 단자대 화면

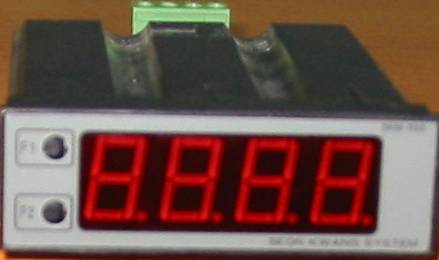

<그림 3> SKM500 DPM 메터의 앞면
Meter Address, 통신속도 설정
SKM500 DPM의 앞면 2개의 조작 버턴을 동시에 누르면 Meter Address, 통신속도 등을 설정할 수 있다.
