SECS Host/Equipmemt 통신드라이버는 Semiconductor Equipment Communication Standard 표준 프로토콜로 통신을 위한 드라이버이다.
주의) SECS Host/Equipmemt 통신드라이버는 0 ~ 127의 Stream 과 0 ~ 255의 Function 메시지가 있다.
각 Stream.Function에 대한 전송 데이터 형식은 옵션 부의 에디터로 작성하여 사용한다.(3번 항목 전송 메시지 편집기 부분 참조)
<그림 1>은 SECS Host/Equipmemt 통신 드라이버로 'Serial Protocol' 을 사용할 때의 통신파일 편집 예이고 <그림 2>는 SECS Host/Equipmemt 통신 드라이버로 'HSMS Protocol' 을 사용할 때의 통신파일 편집 예이다.
|
|

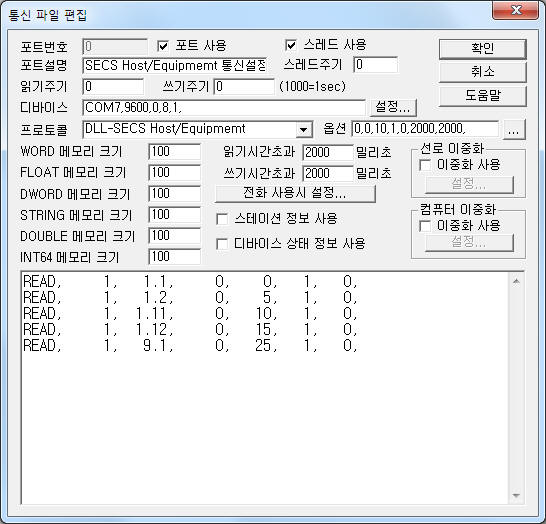

| <그림 1> SECS Host/Equipmemt 통신 드라이버로 'Serial Protocol' 을 사용할 때의 통신파일 편집 예 |
<그림 1>에서 DEVICE는 통신포트(COM7), 통신속도(9600), 패리티 비트(0), 데이터 비트(8), 정지 비트(1), 순으로 장비에 설정된 값을 입력한다.
또한 프로토콜 옵션부에는 'Host/Equip Mode' 설정(0 : Host, 1 : Equip, 기본 = 0), 'Connection Protocol' 설정(0 : Serial, 1 : HSMS, 기본 = 0), 'Link Test Period'(2 ~ 10000 초 :, 기본 = 10), 'Resolve ENQ Contention' 사용여부(0 : 사용안함, 1 :사용, 기본 = 1), 응답 OK 신호 사용여부(0 : 사용안함, 1 : 사용, 기본 = 0), 응답 OK 신호를 위한 WORD 메모리 번지(0 ~ 65535, 기본 = 2000), 응답 OK 신호 대기 시간초과(100 ~ 10000 mSec, 기본 : 2000)를 콤마( , )로 구분하여 입력한다.
Serial Protocol 을 사용할 경우 프로토콜 옵션 부의 2번 째 인자(Connection Protocol 설정)는 '0'으로 설정하고 'Host/Equip Mode' 와 'Resolve ENQ Contention' 사용여부를 설정해야 한다.
 |

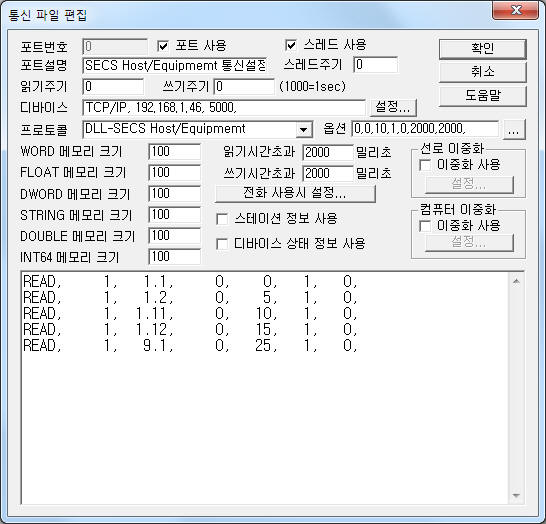

| <그림 2> SECS Host/Equipmemt 통신 드라이버로 'HSMS Protocol' 을 사용할 때의 통신파일 편집 예 |
<그림 2>에서 DEVICE는 디바이스 종류(TCP/IP), 통신할 장비 또는 Host의 IP 번지(192.168.1.46), 서비스 포트(5000) 순으로 입력한다.
HSMS Protocol 을 사용할 경우 프로토콜 옵션 부의 2번 째 인자(Connection Protocol 설정)는 '1'로 설정하고 'HSMS Protocol의 Link Test Period'를 알맞은 값으로 입력해야 한다.
SECS Host/Equipmemt 통신드라이버의 읽기 작성 형식
SECS Host/Equipmemt 통신 드라이버의 읽기 형식은 다음과 같은 인자 순으로 사용한다.
1) STATION – 0 ~ 32767 사이의 Host 또는 Equipment Address 번호를 입력.
2) Stream.Function No – x.y 형식. (x = 0 ~ 127 의 Stream no., y = 0 ~ 255 의 Function no.)
3) 읽을 주소 – 사용안함. 0으로 설정.
4) 메모리 저장 위치 – 읽어온 상태값을 저장할 통신메모리 시작번지를 입력.
5) 읽는 크기 – 한번에 읽어올 데이터 개수. 1 로 설정.
6) 주기적인 읽기 시간 – 주기적인 읽기 사용 시 = 1 ~ 6,000,000 mSec(1,000 = 1초), 미 사용 = 0 으로 입력.
읽기 설정 예)
READ, 1, 1.1, 0, 0, 1, 0,
READ, 1, 1.2, 0, 5, 1, 0,
READ, 1, 1.11, 0, 10, 1, 0,
READ, 1, 1.12, 0, 15, 1, 0,
READ, 1, 9.1, 0,
25, 1, 0,
만약 SECS Host 또는 Equipmemt 로 부터 주기적으로 특정한 Stream.Function에 대한 읽기를 사용하려면 읽기 작성 형식의 6번 째 항목을 1 ~ 6,000,000 사이 값으로 입력한다.
SECS Host/Equipmemt 통신 드라이버의 읽은 값은 WORD/DWORD/FLOAT/DOUBLE/INT64 메모리에 저장하고 읽은 값이 문자열일 경우에는 STRING 메모리에 동일한 값(저장형식만 다름)을 저장한다.
<그림 1> 또는 <그림 2> 프로토콜 옵션부의
아이콘을 클릭하면 <그림 3>의 대화상자가 나타나는데 여기서도 읽기 형식을 작성할 수 있다.
 |

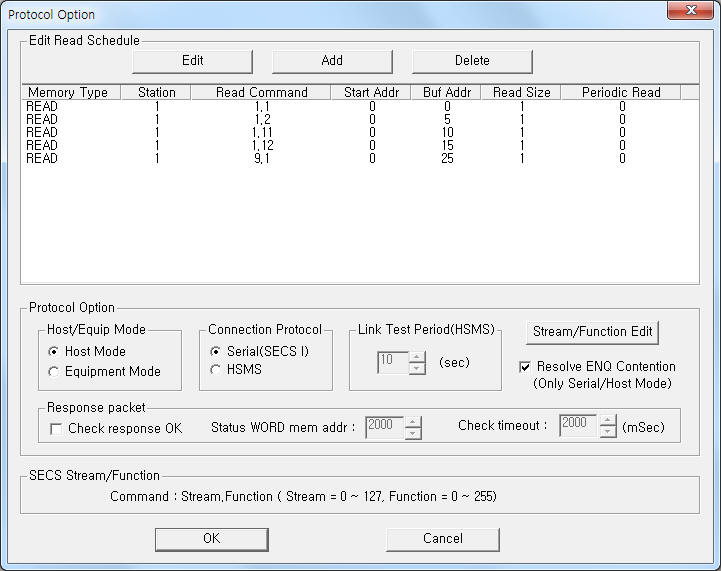

| <그림 3> SECS Host/Equipmemt 통신 드라이버의 옵션 대화상자의 예 |
<그림 3>의
,
,
버턴과 리스트 박스를 이용하여 읽기 형식을 작성한다.
<그림 3>의 'Host/Equip Mode', 'Connection Protocol', 'Link Test Period', 'Resolve ENQ Contention', 'Response packet' 영역에서 Host/Equip 모드, 연결 Protocol 형식, , 응답 OK 신호 사용여부(0 : 사용안함, 1 : 사용, 기본 = 0), 응답 OK 신호를 위한 WORD 메모리 번지, 응답 OK 신호 대기 시간초과(100 ~ 5000 mSec, 기본 : 2000) 등을 설정할 수 있다.
 |

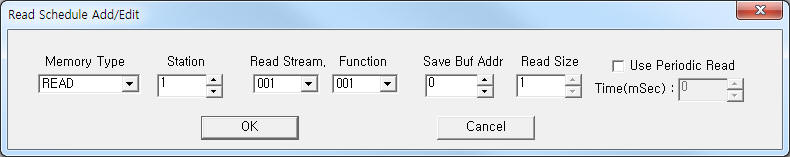

| <그림 4> SECS Host/Equipmemt 드라이버의 통신 읽기 설정 추가/편집 대화상자의 예 |
<그림 4>는 <그림 3>의 대화상자에서 읽기 스케쥴을 추가 또는 편집할 때 나타나는 대화상자이다.
쓰기 설정으로 특정한 Stream.Function 메시지를 Host 또는 Equipment 측에 전송할 수 있다.
디지털 쓰기
디지털 쓰기는 아날로그 쓰기와 설정 값은 동일하고 출력 값만 다르게 설정한다.
아날로그 쓰기
TAG 설정 시 필요한 설정 5 가지
1) PORT : 장비에 연결된 PORT 번호.
2) STATION : 0 ~ 32767 사이의 Host 또는 Equipment Address 번호를 입력.
3) ADDRESS : 사용안함.
4) EXTRA 1 : x.y.z 형식. (x = 0 ~ 127 의 Stream no., y = 0 ~ 255 의 Function no., z = 0 ~ 31 의 Ceid no.(기본 = 0))
5) EXTRA 2 : 사용안함.
설정 예1)
PORT:0, station:1, ADDRESS:0000, Extra1: 1.11, Extra : 0 이라고 설정하고 아날로그 출력을 하면 전송 메시지 편집기에서 설정한 데이터 형식으로 1.11 Stream.Function 메시지를 Host 또는 Equipmemt에 전송할 수 있다.
설정 예2)
PORT:0, station:1, ADDRESS:0000, Extra1: 1.13, Extra : 0 이라고 설정하고 아날로그 출력을 하면 전송 메시지 편집기에서 설정한 데이터 형식으로 1.13 Stream.Function 메시지를 Host 또는 Equipmemt에 전송할 수 있다.
블록 쓰기
SECS Host/Equipmemt 통신 드라이버의 블록쓰기는 지원하지 않는다.
SECS 표준 프로토콜은 각 Stream.Function 별로 지정된 메시지 데이터를 설정해야 한다.
SECS Host/Equipmemt 통신 드라이버는 각 통신 포트별로 Stream.Function 메시지 데이터를 따로 작성하도록 설계되어 있다.
하나의 통신 포트에는 최대 256개의 Stream.Function 메시지 데이터를 입력할 수 있다.
SECS Host/Equipmemt 통신 드라이버의 전송 메시지 편집기의 사용법
<그림 3>의
버턴을
누르면 <그림 5>의 전송 메시지 편집기 대화상자가 열린다.
 |

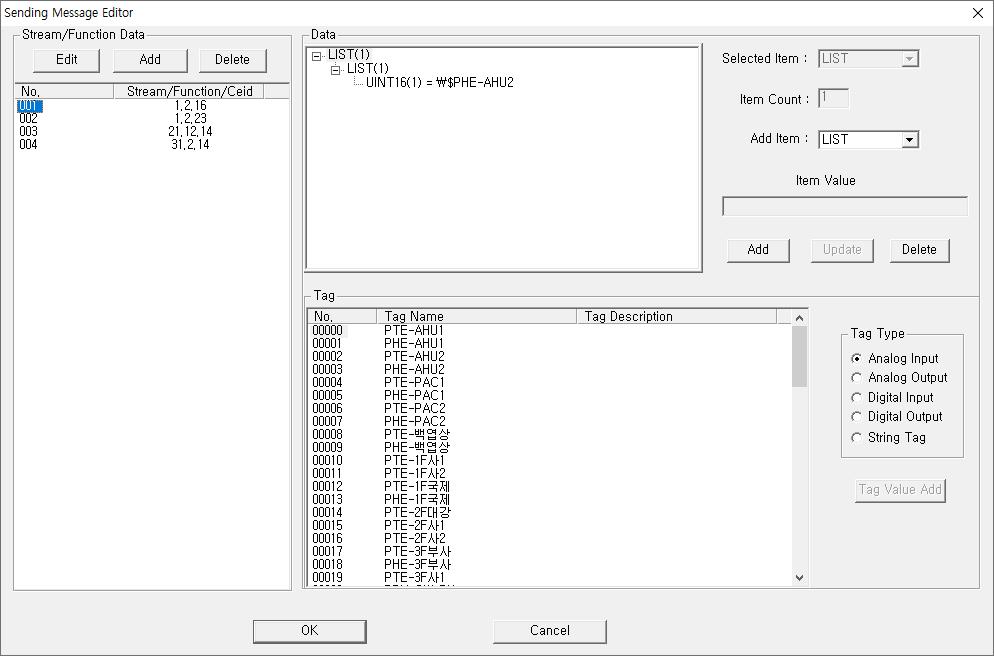

| <그림 5> SECS Host/Equipmemt 드라이버의 전송 메시지 편집기 대화상자의 예 |
<그림 5>의 왼쪽 Stream/Function Data '리스트 박스'에서 편집할 Stream.Function을 만든 후 오른 쪽 '트리 박스'와 '태그 리스트', 버턴 등을 이용하여 메시지 데이터를 작성한다.
<그림 6>은 전송 메시지 편집기의 Stream.Function 추가/편집 대화상자의 예이고 <그림 7> 사용할 수 있는 Item 형식의 예이다.
 |

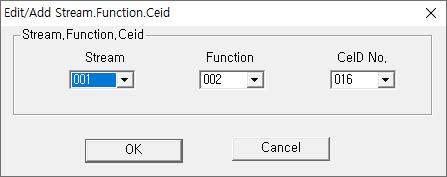

| <그림 6> 전송 메시지 편집기의 Stream.Function 추가/편집 대화상자의 예 |
 |
| <그림 7> 전송 메시지 편집기에서 사용할 수 있는 Item 형식의 예 |
전송할 데이터가 감시 프로그램의 현재 값일 때는 '태그 리스트', '태그 타입 선택 Radio 버턴', 'Tag Value Add'(또는 선택한 Tag를 더블 클릭) 으로 '\$AI_0001' 과 같은 형식으로 'Item Value'에 입력한다.
선택한 태그의 종류가 'Analog Input', 'Analog Output', 'Digital Input', 'DigitalOutput' 이면 설정한 태그의 현재 값을 실제 통신에서는 보낸다.
또한 태그의 종류가 'String Tag' 이고 Item 형식이 ASCII 또는 JIS 이면 지정한 문자열 태그의 문자열 값을 보낼 것이다.
주의) SECS 프로토콜의 실제 전송될 메시지 데이터는 LIST 하부에 또 다른 LIST 를 삽입할 수 있다.
그러나 나머지 데이터 Item은 하부 데이터를 가질 수 없고 하나 또는 여러 개(배열)의 데이터만 삽입할 수 있다.
또한 ASCII 와 JIS Item 은 문자열을 데이터를 송,수신할 때 사용한다.
