GL-820 Data Logger 통신 드라이버

GL-820 Data Logger 통신드라이버는 국내 Grape Tec 사의 데이터 로그 장비와 통신을 위한 드라이버이다.

1. 읽기 설정

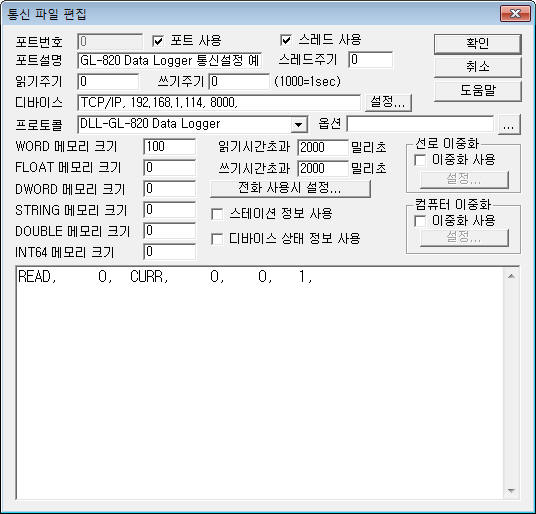

<그림 1>은 GL-820 Data Logger 통신 드라이버를 사용하여 통신파일을 편집한 예이다.

<그림 1> GL-820 Data Logger 통신 드라이버의 통신파일 편집 예

<그림 1>에서 디바이스는 디바이스 종류( TCP/IP  ), 장비의 IP 번지( 192.168.1.114 ), 서비스 포트 ( 8000 ) 순으로 장비에 설정된 값을 입력한다.

GL-820 Data Logger 드라이버의 읽기 작성 형식

GL-820 Data Logger 통신 드라이버의 읽기 작성 형식은 다음과 같은 인자 순으로 작성한다.

1) 장비 번호 – 사용안함. ( 0 으로 고정)

2) 읽기 명령어 – CURR  읽기 명령어를 입력 ( <표 1> 참조 ).

3) 읽을 시작번지 – 사용안함.

4) 통신 메모리 저장 위치 - 읽은 값이 저장될 통신 메모리 시작번지.

5) 읽을 크기 – 1로 설정.

읽기 설정 예)

READ, 0, CURR, 0, 0, 1,

<표 1>은 GL-820 Data Loggerl 통신 드라이버의 읽기 명령어 종류와 읽은 값 저장위치이다.

GL-820 Data Logger 통신 드라이버의 읽은 값은 WORD/DWORD/FLOAT/DOUBLE 메모리에 동일한 값(저장형식만 다름)이 저장한다.

<그림 1> 프로토콜 옵션부의  아이콘을 클릭하면 <그림 2>의 대화상자가 나타나는데 여기서도 읽기 형식을 작성할 수 있다.

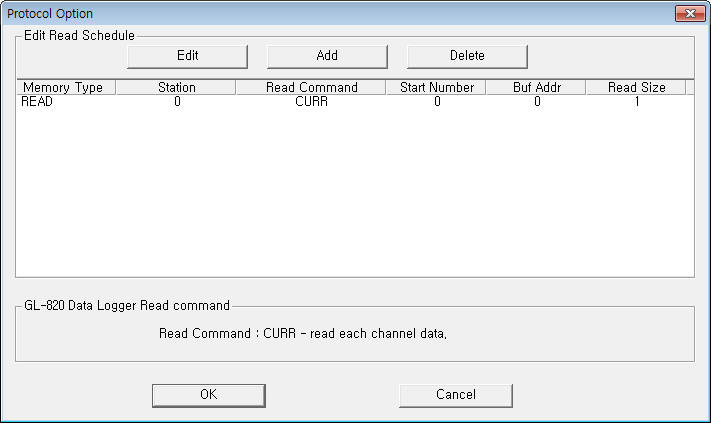

<그림 2> GL-820 Data Logger 통신 드라이버의 옵션 대화상자의 예

<그림 2>의 , ,  버턴과 리스트 박스를 이용하여 읽기 형식을 작성한다.

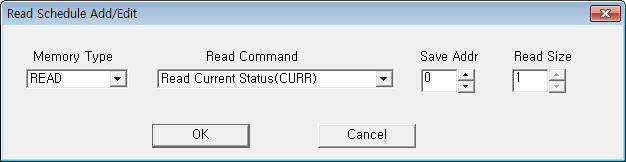

<그림 3> GL-820 Data Logger 드라이버의 통신 읽기 설정 추가/편집 대화상자의 예

<그림 3>은 <그림 2>의 대화상자에서 읽기 스케쥴을 추가 또는 편집할 때 나타나는 대화상자이다.

2. 쓰기 설정

GL-820 Data Logger 드라이버의 쓰기 설정은 없다.

3. GL-820 Data Logger의 모습

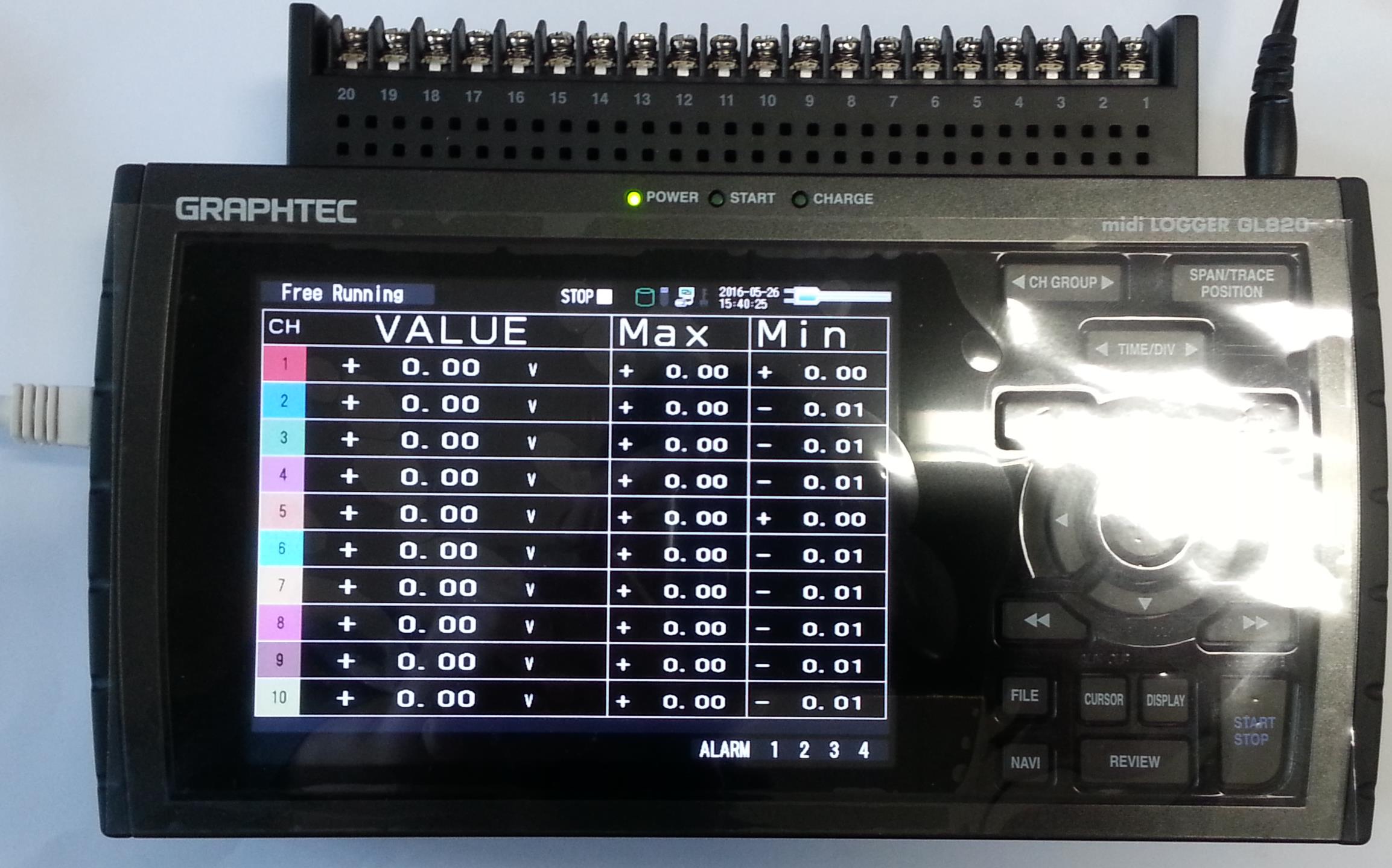

<그림 4> 는 GL-820 Data Logger의 모습이다.

<그림 4> GL-820 Data Logger의 모습
