Clipsal C-BUS 통신 드라이버

Clipsal C-BUS는 호주의 Clipsal(Schneider 그룹) 사의 조명제어 장비와 통신을 위한 드라이버이다.

주의) Clipsal C-BUS 통신 드라이버는 Clipsal 장비가 Smart 및 Burden 모드로 설정되어 있어야 통신이 가능하다.

1. 읽기 설정

<그림 1>은 Clipsal C-BUS의 통신파일 편집 예이다.

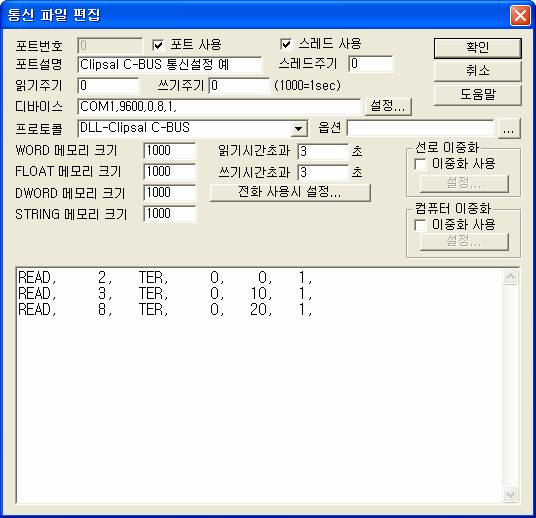

<그림 1> Clipsal C-BUS 통신파일 편집의 예

<그림 1>의 Device 부분은 설정된 통신포트 ( COM1 ), 통신속도 ( 9600 ), Parity Bit ( 0 ), Data Bit ( 8 ), Stop Bit ( 1 ), 순으로 장비에 설정된 값을 입력한다.

Clipsal C-BUS 드라이버의 읽기 작성 형식

Clipsal C-BUS의 통신 드라이버는 다음과 같은 인자 순으로 읽기를 작성한다.

1) Station – 읽을 장비의 Unit Address 번호 ( 0 ~ 255 ),

2) 읽는 종류 - 읽고자 하는 데이터의 종류. TER, 기타 = Terminal Levels 읽기, GROUP = Group Address Levels 읽기.

3) 읽을 주소 - 읽고자 하는 영역의 시작 위치. ( 사용안함 )

4) 통신 메모리 저장 위치 - 읽은 값이 저장될 시작 메모리 번지.

5) 읽는 크기 - 읽어올 데이터 수. ( 1 로 고정, 장비종류에 따라 저장할 메모리 크기 결정 )

읽기 작성 예)

READ,     2,   TER,     0,    0,   1,

READ,     3,   TER,     0,   10,   1,

READ,     8,   TER,     0,   20,   1,

Clipsal C-BUS 드라이버에서 읽은 데이터는 0 ~ 255 사이 값으로 각 Unit(장비)에 따라 읽은 개수가 달라진다.

만약 장비가 4채널 Relay 이면 0( Off ) 또는 255( On ) 값이 4개 저장된다.

또한 장비가 8채널 Dimmer 컨트롤러이면 0 ~ 255 사이의 Dimmer 값이 8개 저장된다.

<그림 1> 프로토콜 옵션부의  아이콘을 클릭하면 <그림 2>의 대화상자가 나타나는데 여기서도 읽기 스케쥴을 작성할 수 있다.

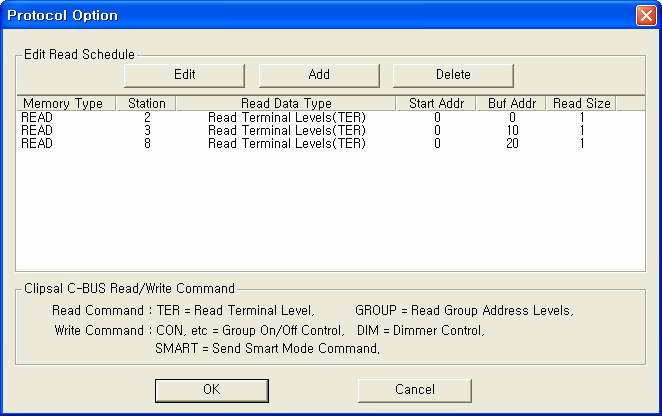

<그림 2> Clipsal C-BUS 드라이버의 통신 읽기 설정 대화상자

<그림 2>의 , ,  버턴과 리스트 박스를 이용하여 읽기 형식을 작성한다.

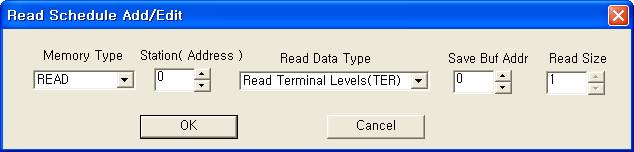

<그림 3> Clipsal C-BUS 드라이버의 통신 읽기 설정 READ 추가/편집 대화상자의 예

<그림 3>는 <그림 2>의 대화상자에서 읽기 스케쥴을 추가 또는 편집할 때 나타나는 대화상자이다.

2. 출력 설정

Clipsal C-BUS 드라이버의 출력 설정으로 Relay, Dimmer 값 등을 변경할 수 있다.

디지털 쓰기

디지털 쓰기는 아날로그 쓰기와 동일한 방법으로 설정하고 출력 값( 0 또는 1 )만 다르다.

아날로그 쓰기

아날로그 쓰기를 위한 아날로그 출력 태그 설정 시 필요한 요소

1) Port             연결된 통신포트 번호. (COM 번호가 아님)

2) Station         출력할 그룹(Group) 번호 ( 0 ~ 255 ),

3) Address      사용안함.

4) Extra1          출력할 종류.

                        DIM = Dimmer 그룹의 출력 값( 0 ~ 255 사이의 값) 설정,

                        SMART = Smart Mode 로 변경하는 명령(실제 출력명령은 아님),

                        CON, 빈칸 등 = Relay 제어. (0 = Off, 1 ~ 255 = On 제어)

5) Extra2          Extra1 이 DIM 일 때 램프 시간설정. (<표 1> 참조)

                        기타 : 사용안함.

<표 1> Dimmer 제어 시에 사용하는 Extra2 값에 따른 램프시간

설정 예1)

PORT : 0   STATION : 1   ADDRESS : 0000  EXTRA1 : CON  EXTRA2 : 0 으로 설정하고 아날로그 출력을 하면 0 번 포트에 연결된 C-BUS의 1번 그룹 릴레이를 제어(0 = Off, 1 = On)할 수 있다.

설정 예2)

PORT : 0   STATION : 2   ADDRESS : 0000  EXTRA1 : CON  EXTRA2 : 0 으로 설정하고 아날로그 출력을 하면 0 번 포트에 연결된 C-BUS의 2번 그룹 릴레이를 제어(0 = Off, 1 = On)할 수 있다.

설정 예3)

PORT : 0   STATION : 5   ADDRESS : 0000  EXTRA1 : DIM  EXTRA2 : 2 으로 설정하고 아날로그 출력을 하면 0 번 포트에 연결된 C-BUS의 5번 그룹 Dimmer 값을 설정(0 ~ 255 사이 값)할 수 있다. 또한 설정하는 램프의 시간은 0초이다.

설정 예4)

PORT : 0   STATION : 6   ADDRESS : 0000  EXTRA1 : DIM  EXTRA2 : 10 으로 설정하고 아날로그 출력을 하면 0 번 포트에 연결된 C-BUS의 6번 그룹 Dimmer 값을 설정(0 ~ 255 사이 값)할 수 있다. 또한 설정하는 램프의 시간은 4초이다.

3. 장비의 전원 및 통신케이블을 연결한 예

<그림 4>는 Clipsal C-BUS 장비에 전원 및 통신 케이블 등을 연결한 예이다.

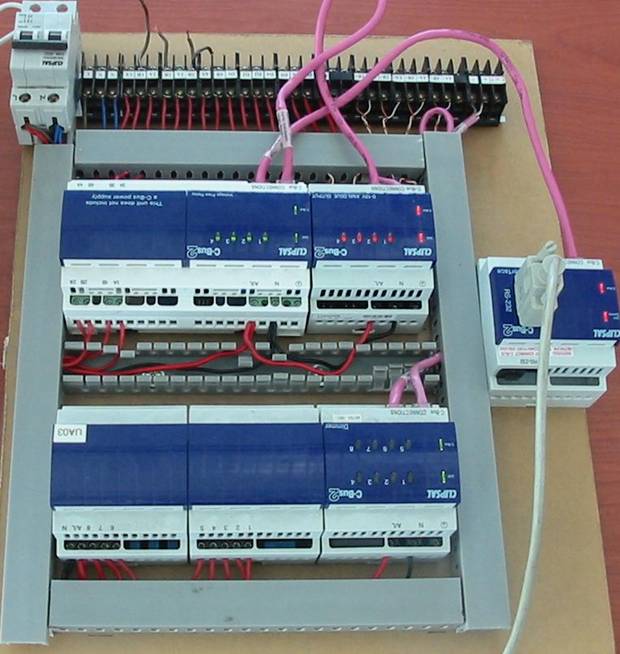

<그림 4> Clipsal C-BUS 장비에 전원 및 통신케이블을 연결한 예

주의) <그림 4> RS-232 PC Interface 장비의 9핀 소켓에는 직렬(Direct) 배선한 케이블을 컴퓨터와 연결한다.

4. Smart 및 Burden 모드의 설정

Clipsal C-BUS 통신 드라이버는 Clipsal 장비가 Smart 및 Burden 모드로 설정되어 있어야 통신이 가능하다.

Smart 및 Burden 모드는 Clipsal 사 측에서 제공하는 ‘CBus Diagnostic Utility’ 프로그램으로 다음과 같이 설정한다.

1) ‘CBus Diagnostic Utility’ 프로그램을 설치한 후 실행하면 <그림 5>와 같은 화면이 표시된다.

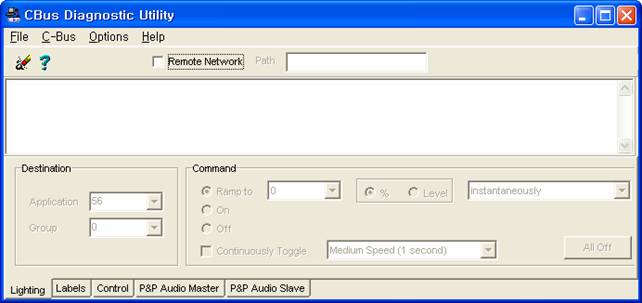

<그림 5> CBus Diagnostic Utility 프로그램을 실행한 예

2) <그림 5>에서 ‘C-Bus|Connect to C-Bus’를 선택하여 장비와 연결한다.

3) 연결이 완료된 후 ‘C-Bus|Set Mode’ 선택하면 <그림 6>과 같은 대화상자가 나타난다.

4) <그림 6>의 ‘Interface Option1’과 ‘Power Up Settings’ 의 SMART 를 체크( v )한다.

5) 또한 ‘Interface Option2’ 의 Burden 을 체크( v ) 한 후 ‘OK’ 버튼을 누르면 Smart 및 Burden 모드로 설정된다.

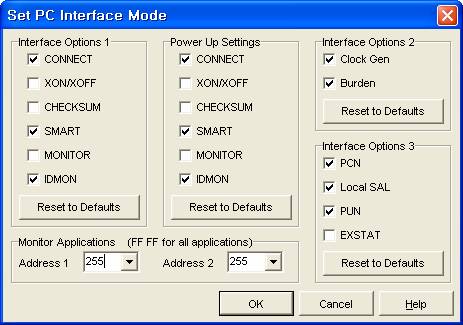

<그림 6> Set PC Interface Mode 설정 대화상자의 예
