AutoBase Converter  ACS-C485
산업용 자동변환 컨버터는 별도의 프로그램 없이 다양한 통신 장비들과 연결이 가능하
며, 별도의 전원 없이 RS-232C의 신호선으로도 동작전원이 공급되기 때문에 산업현장
에서 편리하게 사용할 수 있는 제품입니다. 또한 오토토글링을 지원하므로 RS-422/485
의 데이터 충돌 방지가 가능하며, 최고460kbps의 통신속도를 지원합니다.
RS232 연장케이블을 사용하거나 성능향상을 위해 외부전원을 연결해서도 사용할 수 있습니다.

*간단 설명서 보기
광범위한 동작온도 지원
-40℃~85℃의 동작온도를 지원하기 때문에 안전하게 사용할 수 있습니다.
서지 충격 흡수
600W의 서지 충격을 흡수하므로 서지의 이상전압으로부터 보호가 가능합니다.
넓은 통신거리 지원
최대 1.2Km의 통신거리를 지원하기 때문에 상황에 따라 사용이 가능합니다.
다양한 장치와 연결 가능
최대 10개의 장치와 연결이 가능하여 편리하게 사용할 수 있습니다.
오토토글링 지원
데이터 충돌을 방지하기 위해 자동으로 입출력을 제어하는 오토토글링 기능을 지원합니다.
Specifications
통신모드 비동기식 시리얼 통신
RS-485/422 모드 Point to Point, Multi-Drop
최고 통신속도 460kbps
최고 통신거리 1.2km (24AWG twisted pair 케이블 사용시)
커넥터 RS-232C : DB9 Female
RS-422/485 : 터미널 블록 4핀
신호선 RS-232C : TXD, RXD, RTS, DTR
RS-422 : TXD+, TXD-, RXD+, RXD-
RS-485 : TRCD+, TRXD-
딥 스위치 RS-485/422 선택, 종단저항 ON/OFF,
신호선 풀업/풀다운 ON/OFF
전원 *무 전원 : RS-232C TXD, RTS, DTR 신호에서 공급
*유 전원 : USB Type 직류전원 DC5V 아답터 또는
              USB 전원 사용(소모전력 : 5V 500mA 이하)
              전원상태 LED(”PWR”)가 켜지지 않을 경우
              혹은 성능향상을 위해 사용
정전기 보호 Contact ±8KV, Air ±15KV
서지 충격 흡수 24A, 600W
동작온도 -40~85℃
습도 5~95% 비응축

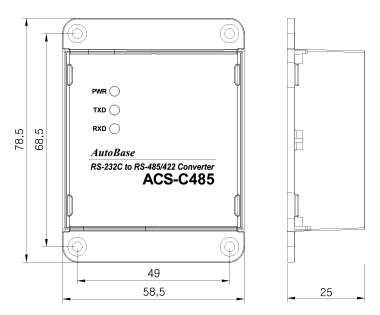

크기(mm) 59*78.5*23
제조국 대한민국
제조원 (주)오토베이스
제품보증기간 1년
KC 인증번호 R-R-ABH-ACS-C485
※ 상기 사항은 시스템 성능 향상을 위해 예고 없이 변경 될 수 있습니다.
