상수 처리

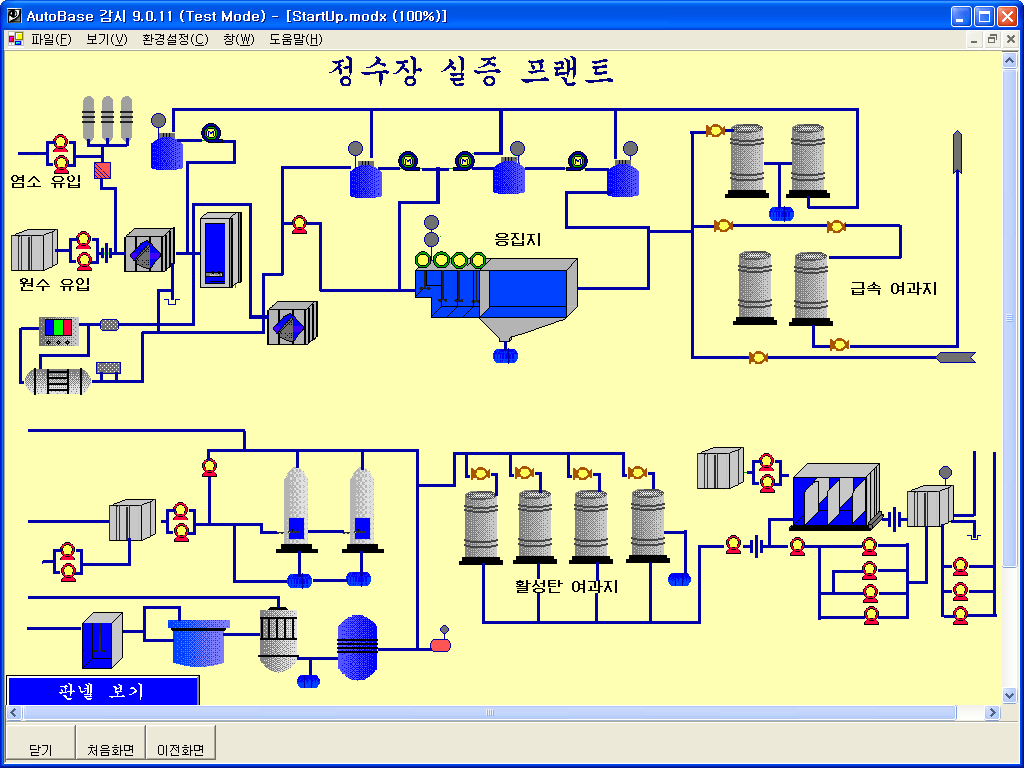

상소처리 시스템은 원소를 상수로 사용할 수 있도록 침전, 여과, 약품 처리 등의 일련의 과정을 자동으로 처리해주고 감시하는 시스템이다. 각 공정별로 단위 콘트롤 프로그램이 동작되고 감시된 데이터들은 시간/일별/월별로 자동으로 프린터되어 관리자에게 전달된다. 각 구역별로 감시를 하고 오토베이스 서버 컴퓨터에서는 감시된 데이타를 네트워크와 전용선로를 이용하여 종합 감시한다.

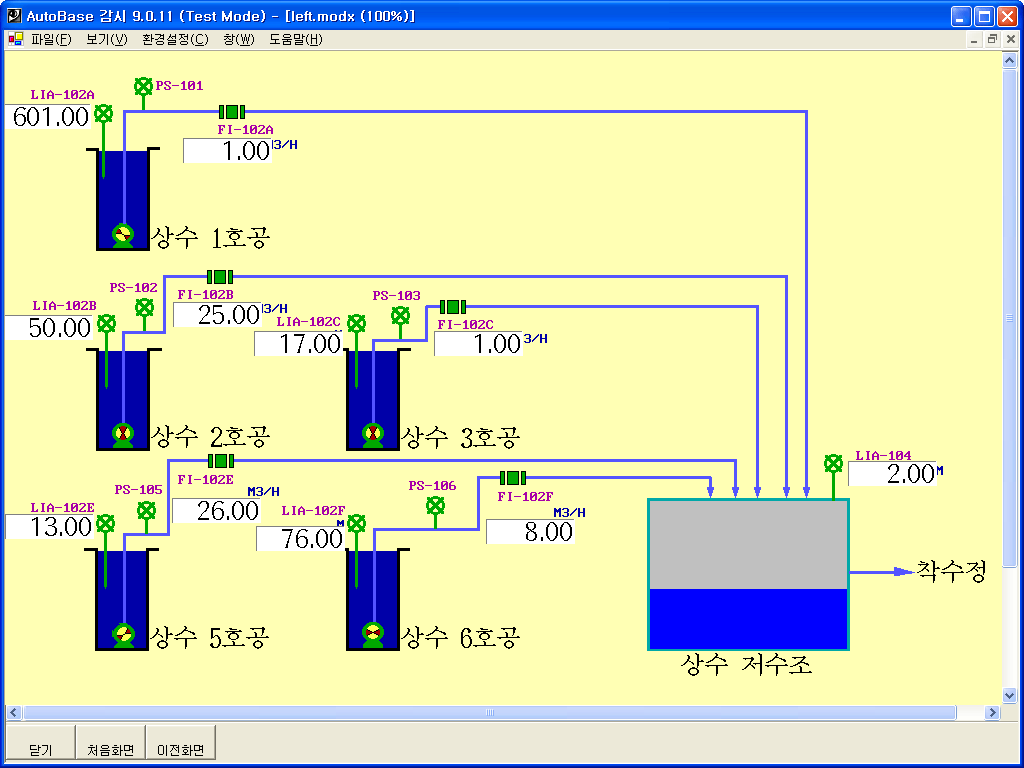

상수공 감시 화면

• 지하수를 이용하여 상수로 사용하는 곳의 감시를 담당하는 화면이다.
• 각 호공별로 수위와 토출량을 감시한다.
• 자동 콘트롤 프로그램이 호공의 펌프를 동작시켜 상수 저류조의 수위를 일정하게 유지한다.

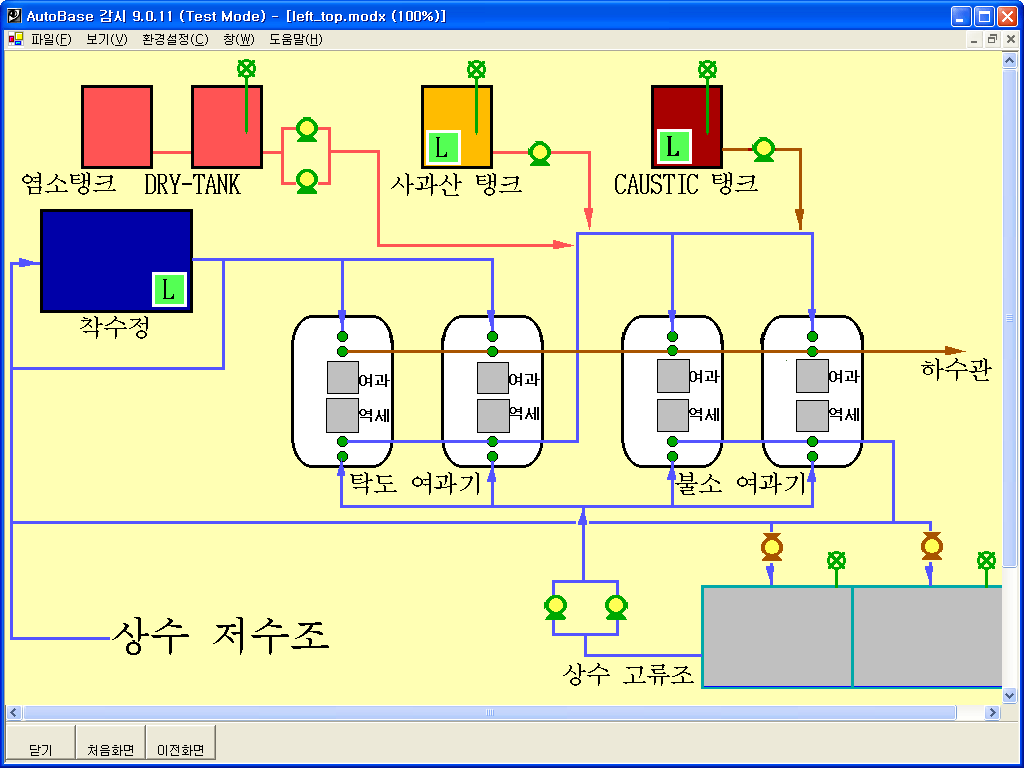

약품 투입 장치

• 저류조에서 공급된 상수를 자동으로 약품처리하고 고류조로 보내는 공정 화면
• 처리된 상수가 고류조에서 일정 수위가 유지되도록 되어있다.

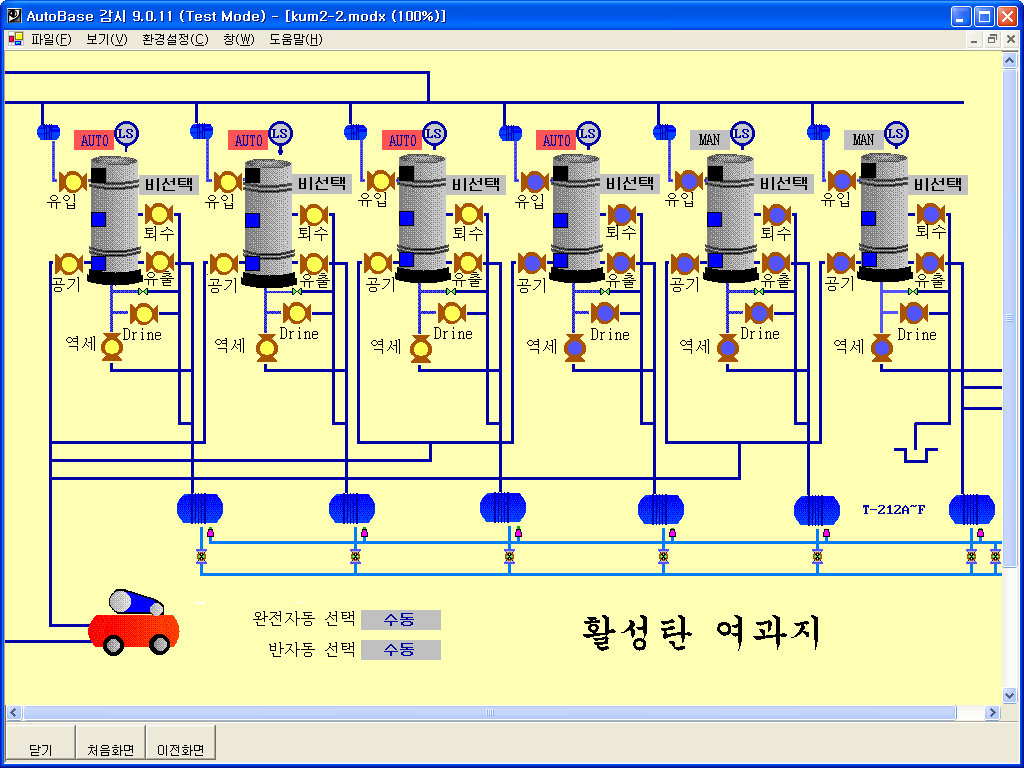

활성탄 여과지 화면

• 정수 여과 처리 과정 중 활성탄 여과지 화면
• 각 호기별로 자동/수동/반자동 운전을 두어서 상황에 맞게 운전할 수 있게 하였다.

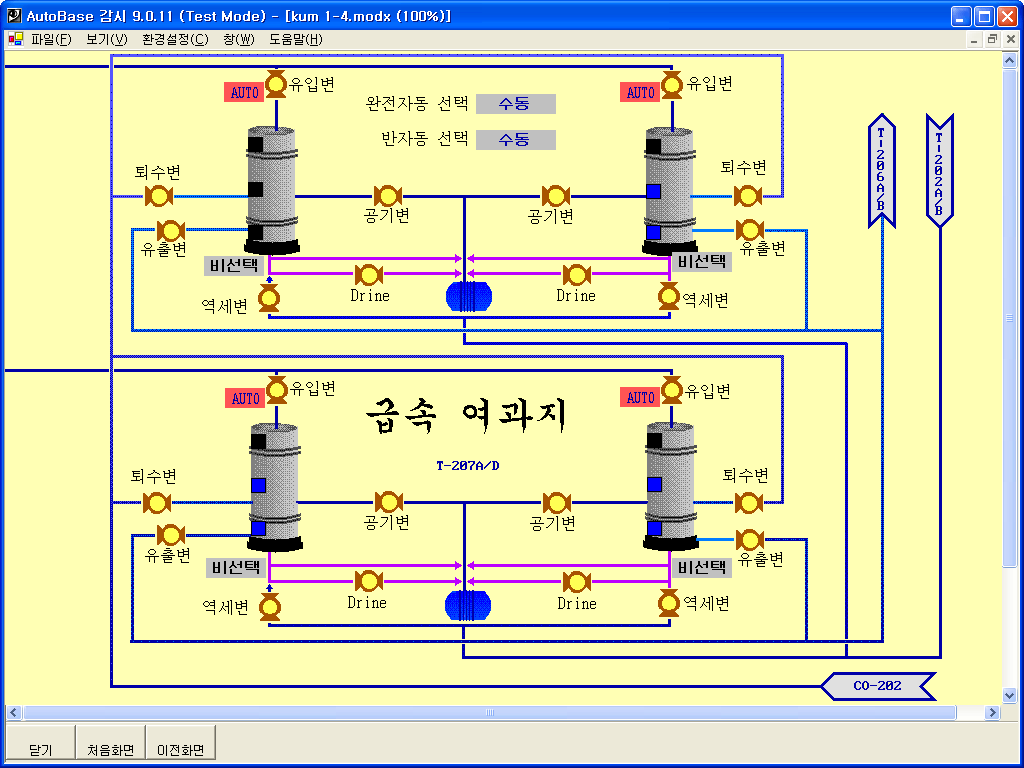

급속 여과지 화면

• 정수 여과 처리 과정 중 급속 여과지 화면
• 각 호기별로 자동/수동/반자동 운전을 두어서 상황에 맞게 운전할 수 있게 하였다.

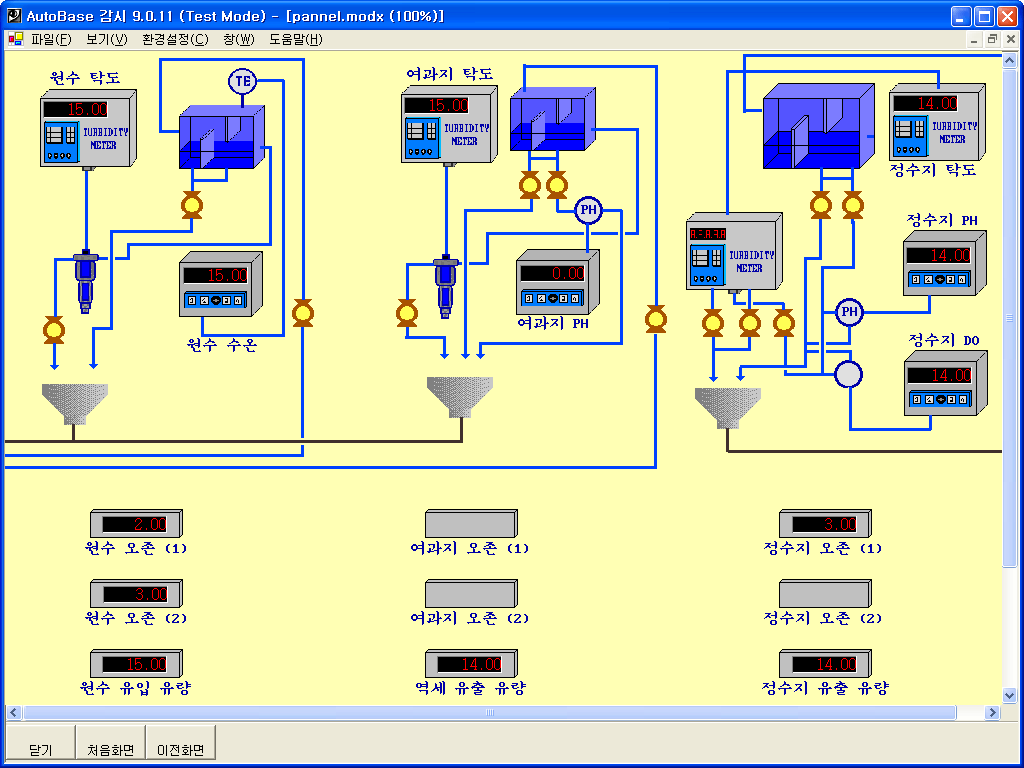

판넬 감시 화면

• 각 감시 포인트가 연결된 판넬을 종합적으로 감시하는 화면이다.
• 모든 포인트의 수온, 탁도, PH, 오존량, 유량 등을 종합적으로 감시할 수 있다.

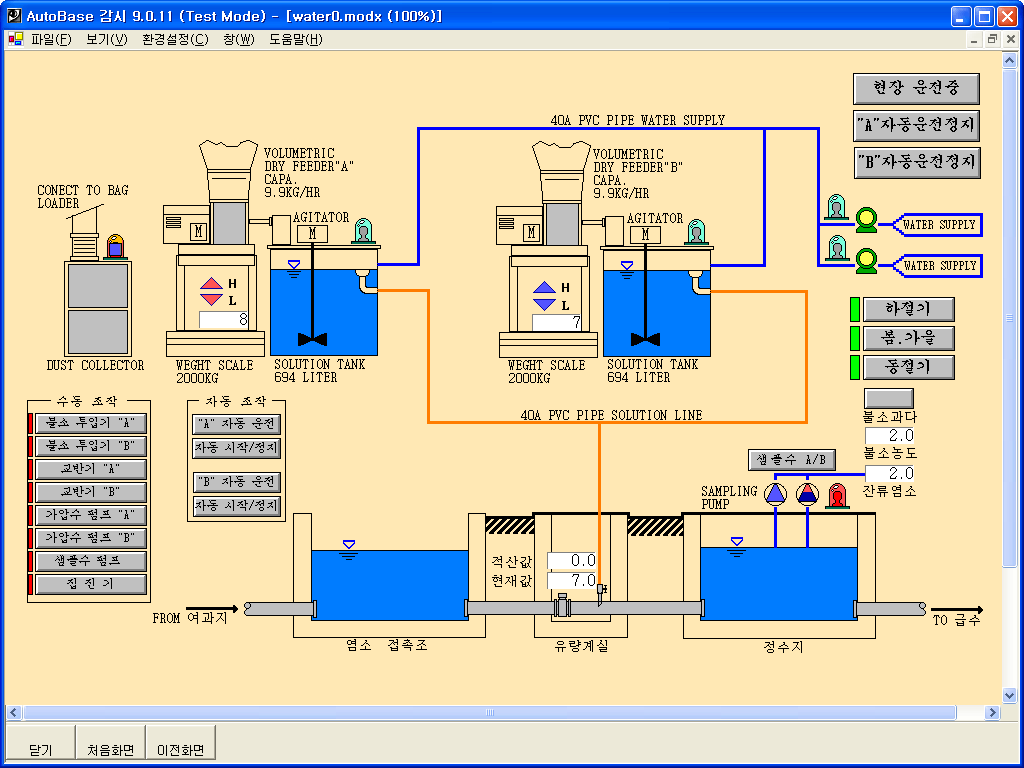

불소 투입 장치

• 상수 처리 중 살균처리를 해 주는 공정이다.
• 하절기/동절기 등 계절별로 구분해서 자동으로 약품이 투입되게 되어 있다.
• 무게에 따라 투입량이 변화할 수 있도록 프로그램 되어 있다.
