제지공정 감시

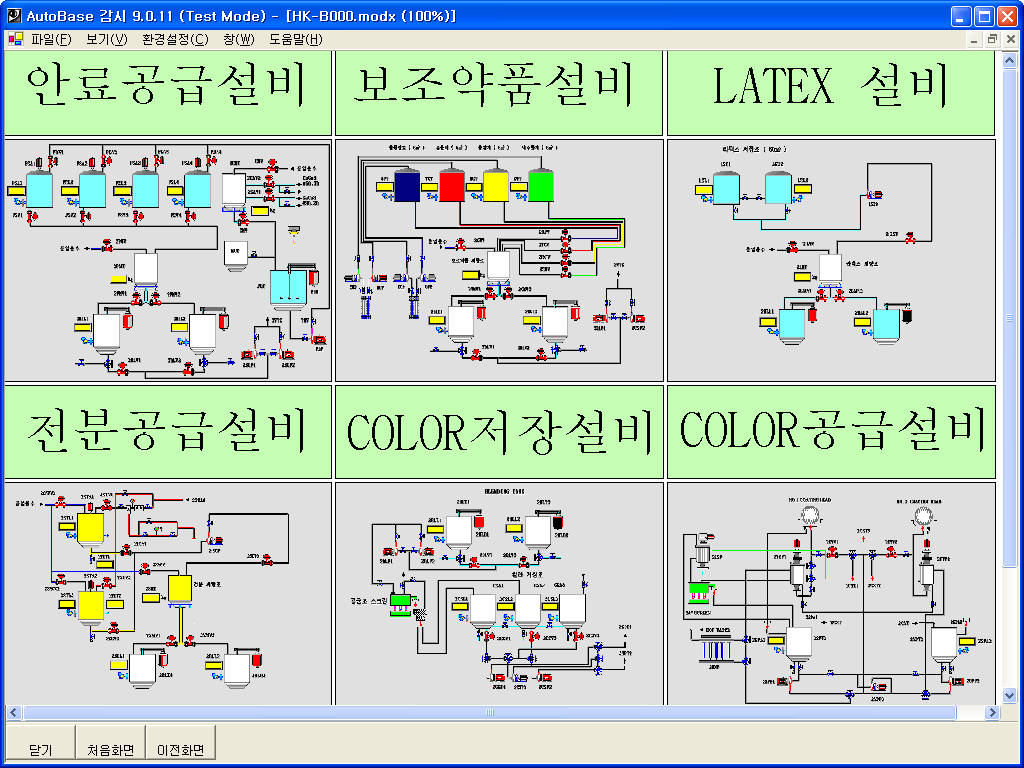

제지 공정 중 제지 사용 용도별로 표면 처리를 하기 위한 약품 조제설비의 약품계량, 배합, 공급 감시를 목적으로 하는 조제 스시템이다.

각 구역별 운전은 PLC에서 담당하고 운전 및 설정은 PC에서 종합적으로 담당하게 된다. DATA및 결과치는 리포터로 작성되어 간리자에게 전달된다.

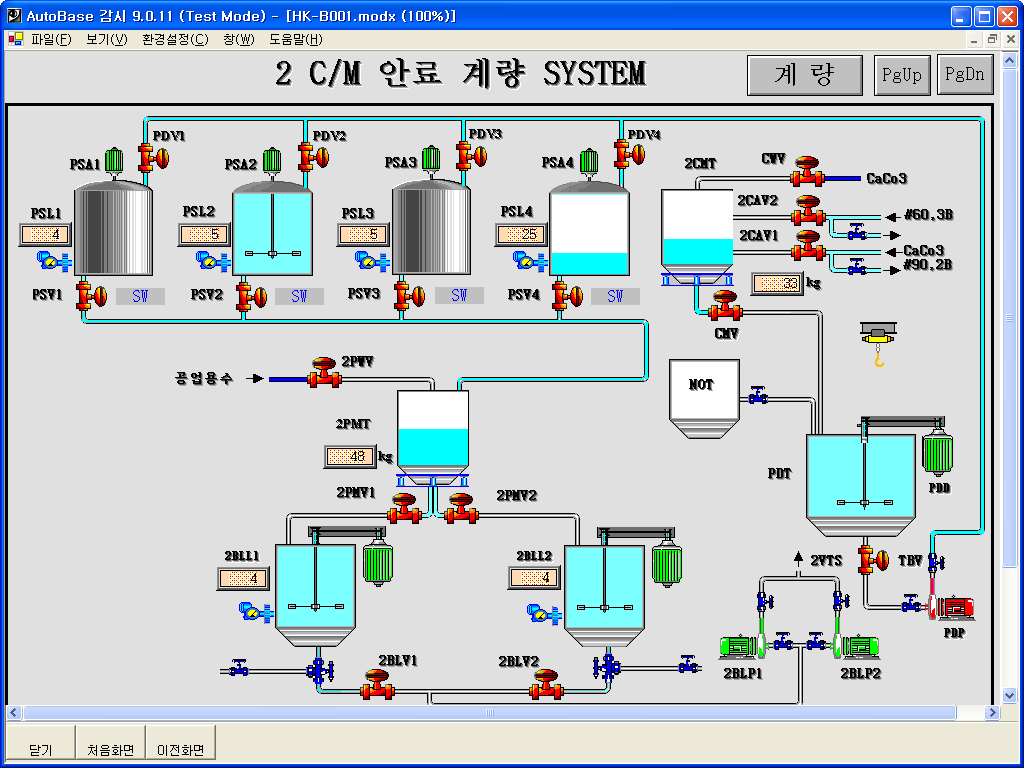

안료 계량 화면

• 주 안료를 계량하여 혼합하는 공정 화면
• 배관 내 안료 침전 방지를 위한 주기적 순환 동작 설정이 필요하다.
• 계량조 투입 시 밸브 ON/OFF 시간 조절.
• 샤워 밸브, 샤워량 고려한 계량 기능.

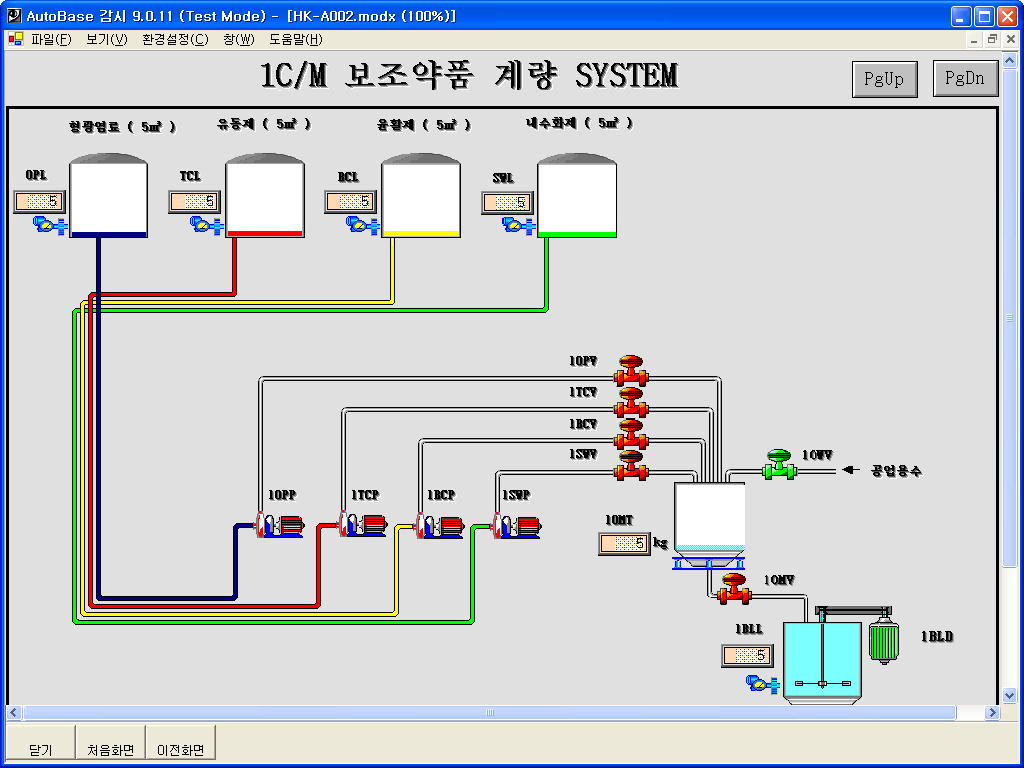

보조 약품 계량

• 약품 제조 공정 중 주 약품과 혼합할 보조 약품을 계량조로 이송하는 공정 화면이다.
• 밸브와 펌프의 연동조건 설정.
• 샤워 밸브 작동으로 계량조 자동 청소 용이.

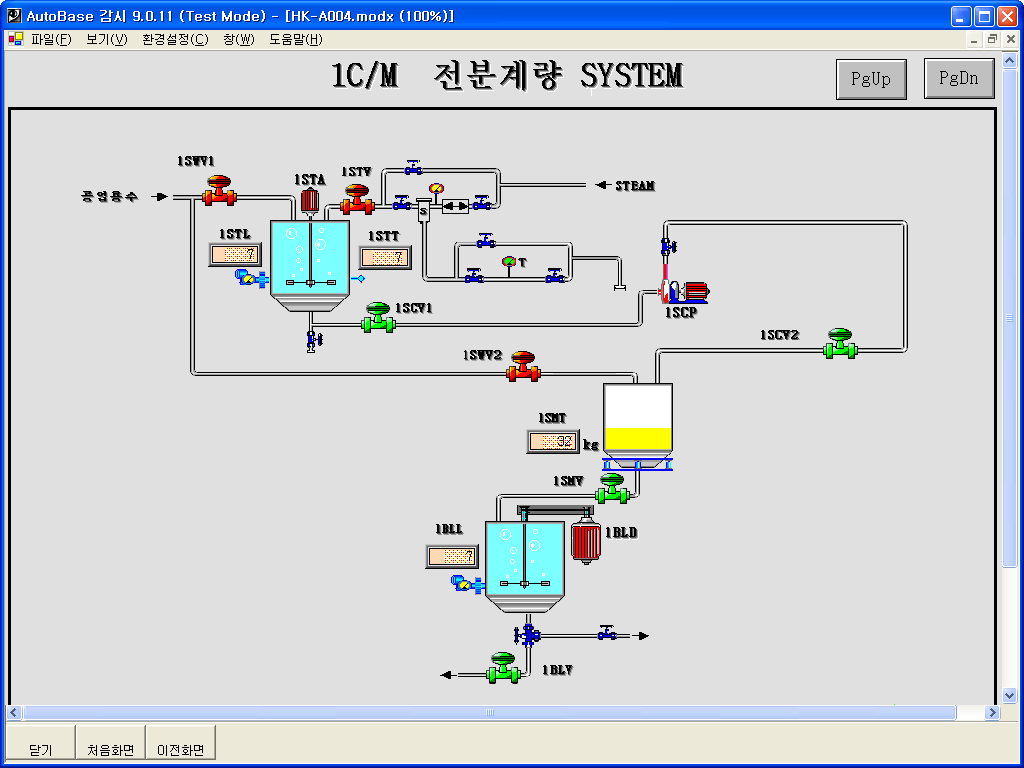

전분 계량 시스템

• 약품 혼합물 중 전분을 계량항 추가 시키기 위한 공정 화면
• 펌프의 InterLock 이 Cooker 하단 밸브 및 리미트 스위치 밸브와 연동되어 운전.

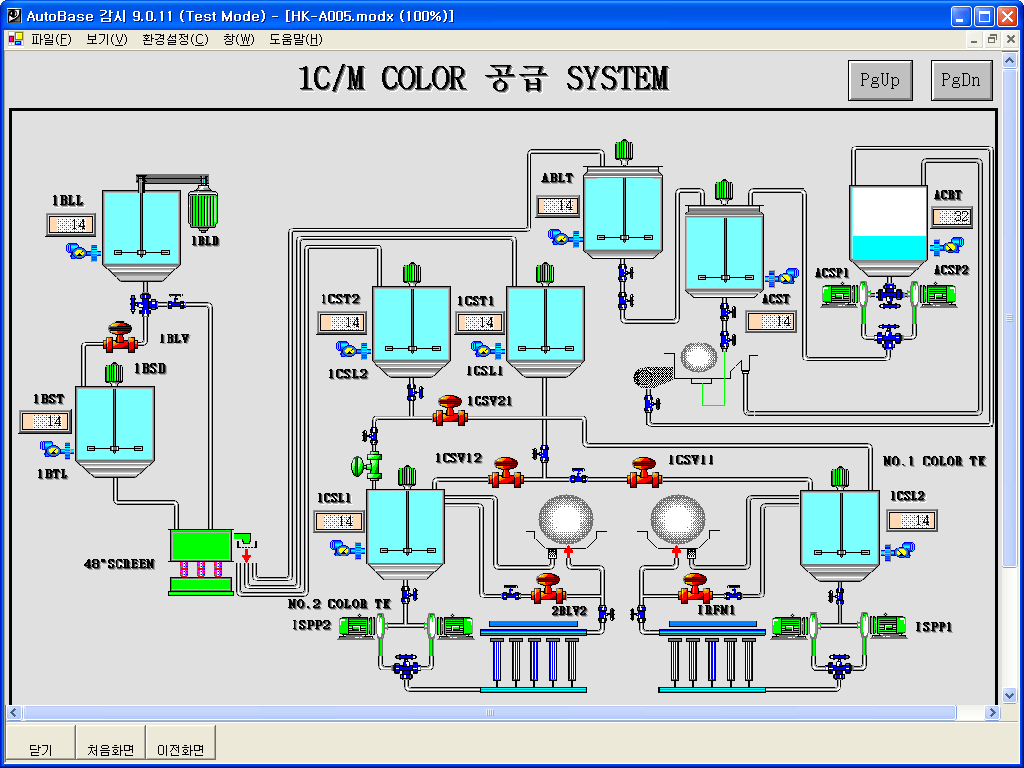

칼라 공급 시스템

• 제지의 색감을 결정하는 칼라 원료를 조제하여 공급하는 설비 공정 화면이다.
• 칼라 약품 투입이 끝나면 염료, 소포제 등 작업자 추가 작업을 위해 경보장치로 상황을 인지한다.

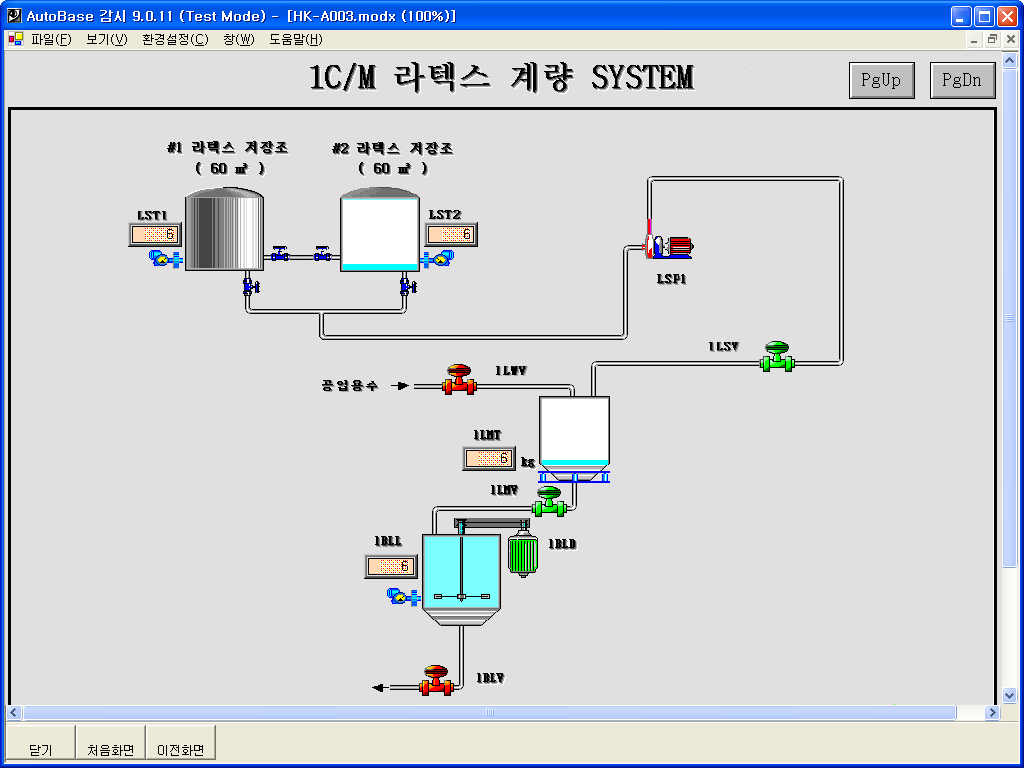

라텍스 계량 화면

• 제지의 광택을 조절하기 위한 공정으로 계량 및 혼합이 원할하게 이루어지도록 이송 Line상의 거리를 고려하여 계량치를 설정, 정확한 배합비가 이루어지도록 한다.

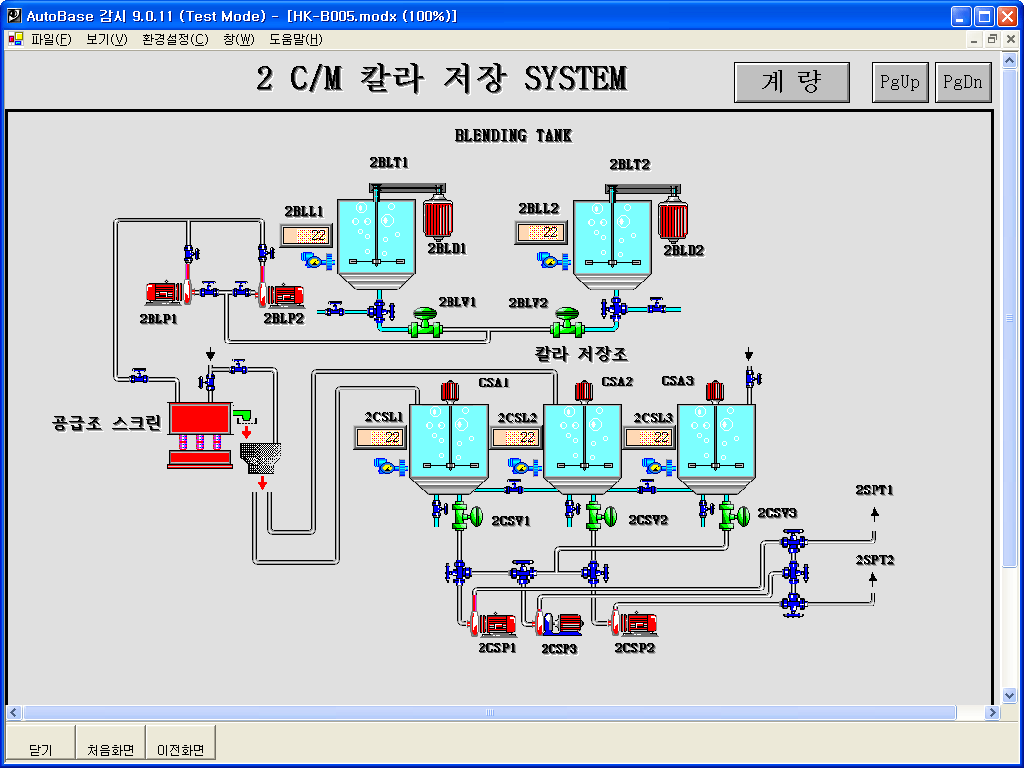

칼라 저장 시스템

• 조제된 칼라를 저장하는 화면으로 칼라의 색감이 변하지 않도록 주기적으로 교반을 하여 지속적인 색감이 나오도록 현장 감시 및 교반 시간 등을 표시한다.
